Балюстрада лестницы своими руками

Для устройства балюстрады своими руками по расчету нам потребуются следующие материалы:

• Профильная труба размером квадрата 30х30 мм, для устройства опорных столбов;
• Профильная труба размером квадрата 20х20 мм, для устройства балясин, подперильника и подбалясника.

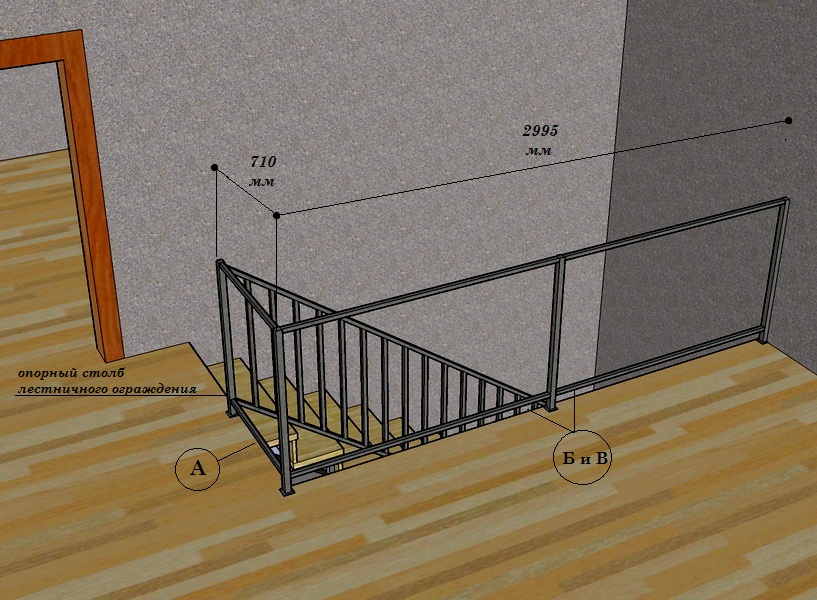

Для того чтобы ограждение лестничного проема было симметрично с ограждением лестничных маршей его высота должна быть равна 900 мм (из расчета ограждения лестницы). Разделим ограждение лестничного проема на три секции - А, Б и В. Общие размеры секции (А) - 710 мм, секций (Б и В) - 2995 мм, длина взята с учетом ширины опорных столбов.

Из выше перечисленных материалов нам необходимо сделать заготовки конструктивных элементов балюстрады, которую в отличии от ограждения лестницы будем изготавливать непосредственно на месте их установки.

Нам потребуются заготовки следующих размеров:

• опорные столбы с подпятниками - 3 штуки высотой по 900 мм;
• подперильники и подбалясники для секций (Б) длиной по 1454 мм - 2 штуки;
• подперильники и подбалясники для секции (В) длиной по 1451 мм - 2 штуки;
• подперильник и подбалясник для секции (А) длиной по 650 мм - 2 штуки;
• балясины в количестве 24 штук высотой по 778 мм.

Изготовление заготовок - опорных столбов, подперильников и подбалясников осуществляется по такому же принципу, как и изготовление ограждения лестницы. Есть только два отличия: на концах подперильников, подбалясников и балясин не нужно делать скосы, делаем ровные срезы, так же различаются размеры конструктивных элементов. Одинаковые размеры остаются только у опорных столбов ограждения, высота которых равна 900 мм (с учетом толщины подпятника).

Переходим от теории к практике и начинаем изготовление ограждения. Для этого мы с вами сначала сделаем каркас ограждения, а после его устройства приступим к установке и креплению балясин.

Установка каркаса балюстрады

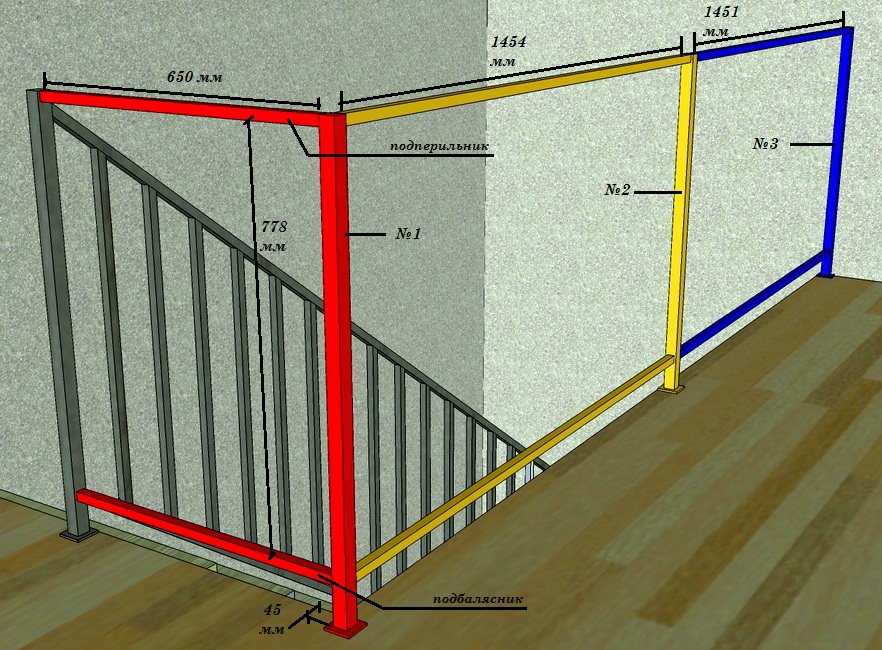

Так как у нас уже определено место установки опорных столбов, можно приступать к устройству ограждения. Сначала выполним работу по устройству секции (А), ее элементы выделены красным цветом. Сначала устанавливаем опорный столб № 1, и выравниваем его относительно опорному столбу лестничного ограждения - столбы должны находиться на одной оси и расстояние между ними должно быть равным 650 мм.

Столбы равняем относительно торцов, а не подпятников. Расстояние от края проема до внутреннего торца опорного столба должно быть равным 45 мм. Между опорных столбов крепим подперильник и подбалясник, расстояние между ним (от внутренних торцов равняется 778 мм).

После этого устанавливаем промежуточный столб № 2 секций (Б и В) и продолжаем работу по устройству ограждения. Между столбов секции (Б, выделена желтым цветом) устанавливаем и крепим с помощью сварки подперильник и подбалясник их длина равна 1454 мм. Далее, устанавливаем столб № 3 и так же проводим работу по устройству секции (В, выделена синим цветом).

Так же как и при установке столбов ограждения лестничных маршей, контролируем вертикальность столбов с помощью уровня - угольника.

Установка и крепление балясин

Так как мы с вами рассматриваем пример устройства ограждения лестничного проема непосредственно на месте его установки, то в этом случае балясины устанавливать и крепить будет немного сложнее, чем в то случае когда мы с вами выполняли работу по изготовлению секций ограждения лестницы. Но можно облегчить работу за счет применения струбцины.

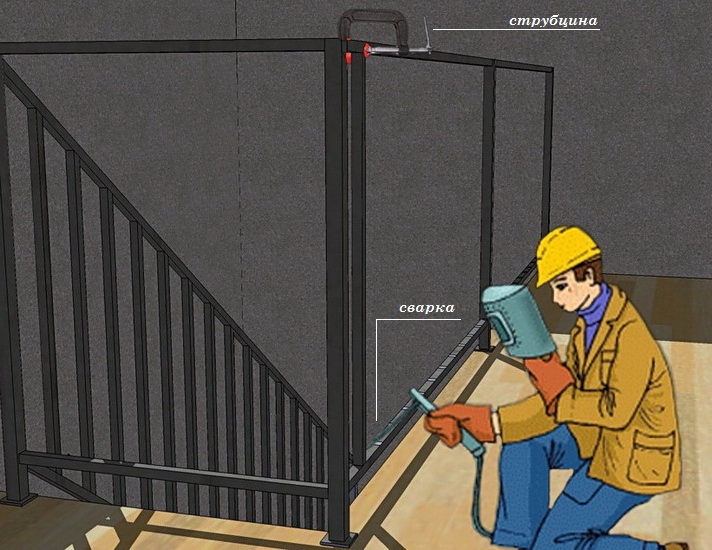

После установки и выравнивания балясины один конец крепим, например, к подперильнику с помощью струбцины, а нижний конец балясины крепим к подбаляснику с помощью сварки.

После крепления нижнего конца балясины, снимаем струбцину и при необходимости выравниваем верхний конец по разметке и крепим его с помощью сварки к подбаляснику - все, первая балясина установлена. Продолжаем в том же порядке установку и крепление остальных балясин. Этот вариант можно применять, если у вас нет помощника, если есть помощник, то тогда процесс работы упрощается, и струбцина не потребуется.

Примечание: Для того чтобы сохранить целостность поверхности пола во время монтажных работ ограждения можно в качестве защиты поверхности пола использовать, например брезент.
