Фальш-ступень своими руками

Мы рассмотрим изготовление составной фальш-ступени своими руками, так как такой вариант позволит нам установить уже готовое ограждение нижнего лестничного марша. Начнем работу по устройству фальш-ступени с изготовления и установки металлического каркаса.

Для устройства фальш-ступени нам потребуется, уголок стальной или профильная труба (зависит от того, какой материал есть в наличии). При этом высота каркаса фальш-ступени не должна превышать 40 мм, чтобы минимизировать отклонение от расчетной высоты ступеней между нижней фризовой ступенью и фальш-ступенью лестницы.

Изготовление какркаса фальш-ступени

Перед началом изготовления каркаса фальш-ступени определим ее размеры. Если у всех ступеней лестницы одинаковые размеры, то размеры у этой ступени могут отличаться от остальных ступеней. В нашем случае мы, в качестве примера, сделаем ступень размером - длина не менее 920 мм, шириной не менее 300 мм. При таких габаритных размерах фальш-ступени, каркас сделаем следующих размеров - ширина 230 мм, длина не более 885 мм.

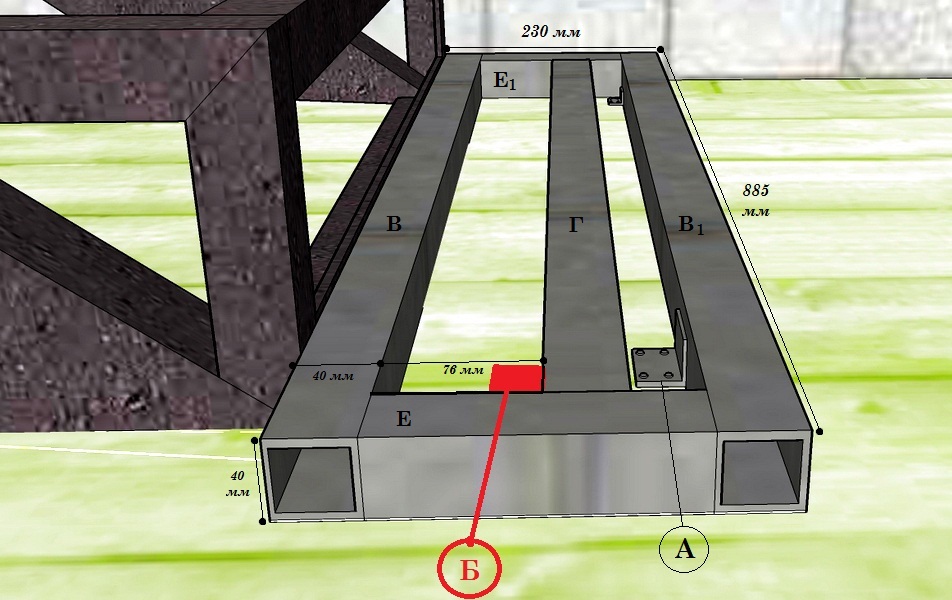

На рисунке показан пример каркаса фальш-ступени сделанный из профильной трубы 40х40 мм (габариты материала каркаса приведены в качестве примера). Для изготовления каркаса можно использовать уголок 40х40 мм, так же профильную трубу 40х20 мм - главное выдержать высоту каркаса равную 40 мм, в нашем случае такая высота каркаса и его конструктивная особенность, необходима для крепления опорного столба лестничного ограждения, его место установки указано на рисунке красным квадратом (Б).

Если делать такой каркас, то для начала необходимо сделать пять заготовок из профильной трубы следующих размеров:

• Заготовка В и В1 - 885 мм (40х40 мм).
• Заготовка Г - 805 мм (20х40 мм).
• Заготовка Е и Е1 - 150 мм (40х40 мм).

Сначала с помощью сварки соединяем между собой заготовки (В и В1) используя заготовки (Е и Е1), получаем каркаса в форме прямоугольника, во время выполнения сварочных работ контролируем параллельность расположения заготовок с помощью строительного угольника - все четыре угла должны быть 90°.

После того, как у нас получился такой прямоугольник от внутреннего торца заготовки (В) отмеряем 76 мм и устанавливаем заготовку (Г) внутрь каркаса, крепим с помощью сварки. Почему именно 76 мм? Это расстояние необходимо выдержать, так как по расчетам лестничного ограждения именно на этом месте должен будет устанавливаться опорный столб, чтобы впоследствии у нас было выдержано расчетное расстояние между балясинами лестничного ограждения, которое равно 106 мм (10,6 см).

Закрепить каркас фальш-ступени к лестнице со стороны заготовки (В) можно с помощью сварки, а со стороны заготовки (В1) каркас можно прикрепить к полу используя крепежный уголок (А).

Подготовка фальш-ступени к установке

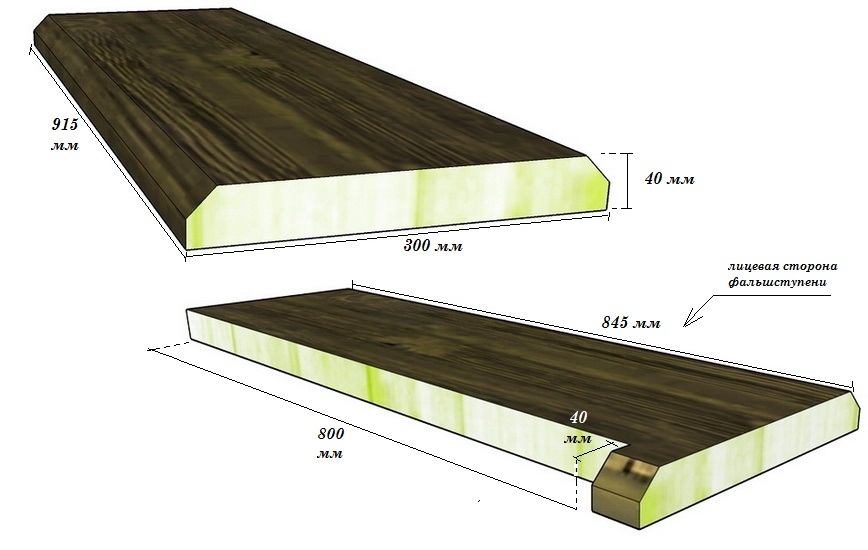

Для изготовления ступени нам потребуется заготовка шириной 300 мм и длиной 915 мм. При покупке готовой стандартной ступени 1000х300х40 мм из массива бука, нам придется обрезать ступень до требуемого нам размера. Обрезку ступени желательно сделать со стороны торца расположенного к стене дома.

Далее, для устройства составной ступени необходимо отмерить от торца, прилегающего к стене дома 845 мм и с помощью ножовки и электропилы сделать поперечный разрез ступени. Получаем две части, наибольшая часть ступени должна получиться длиной 845 мм, как показано на рисунке снизу.

Эту часть фальш-ступени нам необходимо углубить на 40 мм под нижнюю фризовую ступень лестничного марша. Для этого нужно сделать в этой части ступени продольный вырез глубиной 40 мм и длиной 800 мм.

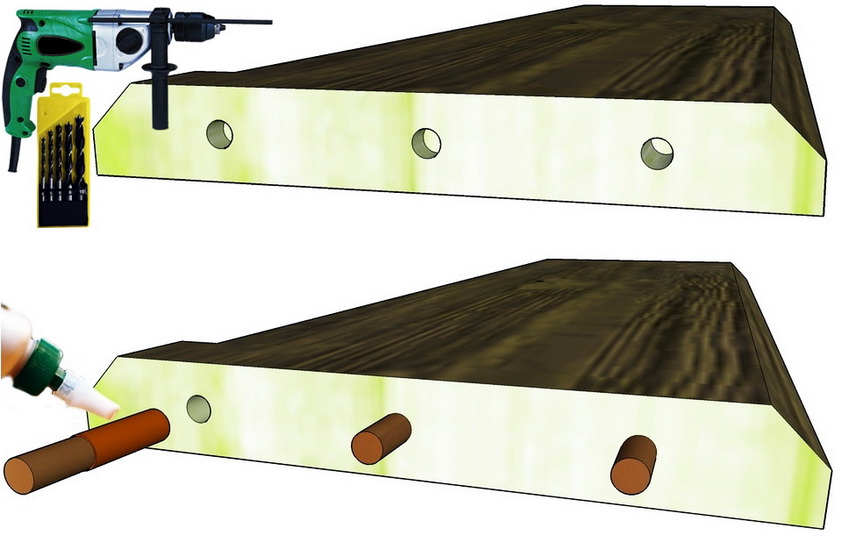

Далее, в первой части ступени сверлим как минимум три отверстия под установку деревянных нагелей. Глубина отверстий 15-20 мм диаметр отверстий 10-12 мм. Для устройства «глухих» отверстий в торце ступени используем спиральное сверло по дереву, на дрель желательно установить планку - регулятор глубины сверления.

Это необходимо для того чтобы глубина отверстий была одинаковой и при соединении частей ступени у нас не возникало проблем из-за разницы в длине деревянных нагелей. Устанавливая нагели в отверстия, смазываем их клеем, предназначенным для склеивания деревянных поверхностей.

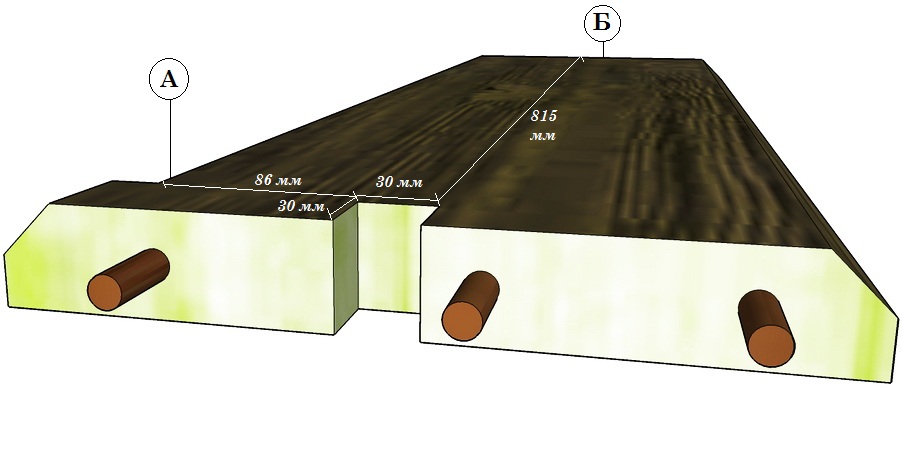

В первой части ступени с торца, где установлены деревянные нагели, необходимо сделать вырез под опорный столб лестничного ограждения. От торца (А) отмеряем 86 мм, а от торца (Б) отмеряем 815 мм. Ширина паза равна ширине опорного столба, в нашем случае 30 мм, так же и глубина паза равна 30 мм. Желательно чтобы опорный столб как можно плотнее входил в этот паз, это послужит дополнительной фиксацией столба и не даст ему качаться из стороны в сторону.

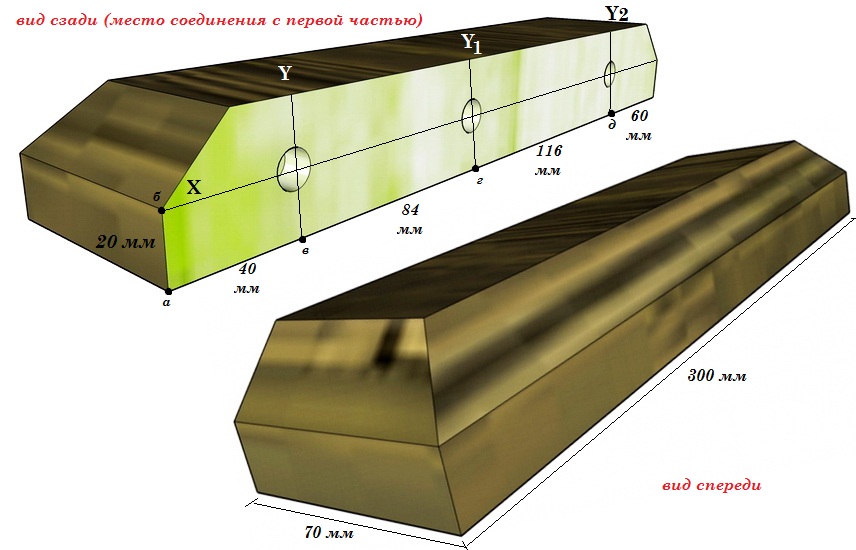

Вторая часть фальш-ступени должна быть длиной 70 мм, а шириной, как и первая часть - 300 мм. Во второй части этой ступени нам необходимо сделать столько же отверстий, сколько установлено стержней в первой части, то есть три «глухих» отверстия. Отверстия должны быть одинакового диаметра и располагаться на одной оси со стержнями первой части ступени, чтобы при соединении обеих частей ступени не возникало перекосов и не сломать деревянные стержни, а так же чтобы части ступеней имели максимально плотное соединение.

Для этого от точки (а) до точки (б) отмеряем 20 мм, то есть делим толщину ступени на две равные половины, тем самым получаем центральную ось Х (толщина ступени 40 мм). Далее от точки (а) отмеряем 40 мм и ставим точку (в) получаем первую ось Y. От точки (в) отмеряем 84 мм и отмечаем точку (г) - получаем вторую ось Y1, от точки (г) отмеряем 116 мм и отмечаем точку (д) - получаем третью ось Y2. На месте пересечения осей получаем центральные точки для устройства отверстий.

Глубина отверстий должна обеспечивать плотное соединение двух частей ступени, чтобы между ними не было щели. Значит глубина отверстий во второй части ступени при длине деревянных стержней, например, 20 мм которые установлены в первую часть ступени, должна быть не менее 22-23 мм.
