Гипсокартон. Основы технологии монтажа гипсокартона
Данная статья является продолжением цикла, в котором мы рассматриваем монтаж гипсокартона своими руками. В первой статье Гипсокартон. Виды и назначение гипсокартона мы разобрали что такое гипсокартон, какие виды его бывают и где каждый вид используется. Эта статья будет посвящена основам технологии монтажа гипсокартона. В ней мы раскроем как крепить гипсокартон различными способами, как выполняется электропроводка под гипсокартоном и установка розеток в гипсокартон. Расскажем чем резать гипсокартон и какой понадобится инструмент для монтажа гипсокартона.
Содержание: (скрыть)
Способы крепления гипсокартона
Для монтажа гипсокартона применяют каркас из деревянных брусков, металлических профилей или специальные клеевые смеси на основе гипса или цемента. Монтаж гипсокартона на клей на потолок не рекомендуется, для потолка лучше всего применять каркас. Суть всех методов сводится к одному: закрепить листы ровно, в одной плоскости, надежно, долговечно, чтобы уже готовая поверхность не «бухтила», не дребезжала, не передавала структурные шумы.
Крепление гипсокартона на металлический профиль

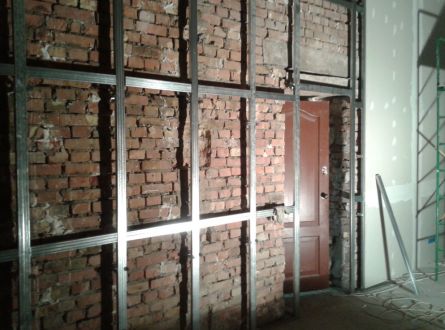

Металлический каркас для гипсокартона на стадии монтажа
Профиль – это полоска оцинкованной стали, которую на конвейере из рулона гнут в относительно жесткую рейку, стандартных размеров сечения, дополнительно добавляют несквозную насечку для жесткости, и с шагом 300-600 мм сквозные отверстия для крепления к стене.
Плюсы: долговечность, лучшая устойчивость к влаге, чем у дерева, стандартизация элементов, возможно применять на очень кривых (например бутовых) стенах, можно уложить теплоизоляцию.
Минусы: самая слабая звукоизоляция: без специальных мер по звукоизоляции звучит, как барабан, требует большее количество инструмента, чем клеевой метод.
Крепление гипсокартона на каркас из дерева
Древесина для каркаса должна быть ровной и струганной, не сырой, чтобы ее не повело, без цвели, следов от шашеля, коры.
Плюсы: экологичность древесины, а также лучше, чем у металла, звукоизоляция, можно уложить теплоизоляцию.
Минусы: требует дополнительной защиты от влаги (если есть предпосылки к ее появлению), есть риск, что бруски «поведет».
Крепление гипсокартона на клей
Для того чтобы приклеить листы на гипсовый или цементно-полимерный клей потребуется минимум инструментов, некоторый опыт работы с клеевыми смесями, достаточно ровная изначальная поверхность (перепады до 20 мм), и крепкое, загрунтованное основание.
Неоспоримый плюс - это минимальное расстояние от основания до лицевой, готовой поверхности, и, пожалуй, самая лучшая звукоизоляция от структурного шума, минимум инструментов.
Минус: требует крепкую поверхность, перепады изначальной поверхности не должны превышать 20 мм (приблизительно), невозможно уложить теплоизоляцию под гипсокартон. Для утепления под гипсокартон в таком случае, потребуется полный цикл утепления пенопластом: с шпаклевочной сеткой в слое шпаклевки (ceresit ct 85, или аналог) и дюбелением «парашютами».
Проводка под гипсокартоном
Когда выставлены профили, самое время для того, чтобы провести коммуникации: электропроводку, телефонные, телевизонные и сетевые кабели к будущим точкам потребления.
Важно! По правилам установки электрооборудования (ПУЭ) силовые провода за обшивкой должны быть в гофротрубе не поддерживающей горение – металлорукав, или пластиковую гофру с маркировкой НГ (не горючий).
Телефонные и прочие провода с безопасным напряжением необязательно прятать в гофру, но она защищает также от повреждения провода, ведь за ГК остаются острые края металлического каркаса.
Пошаговый мастер-класс:
1. Надо определить, где будут точки потребления, дотянуться ли шнуры от приборов, хватит ли их по количеству, не надо ли будет, например, чтобы включить пылесос выключать компьютер.
2. Продумайте высоту размещения розеток, выключателей. Чтобы в пользовании это было удобно Вам и безопасно для детей, животных.
3. На стене нарисуйте каждую точку.

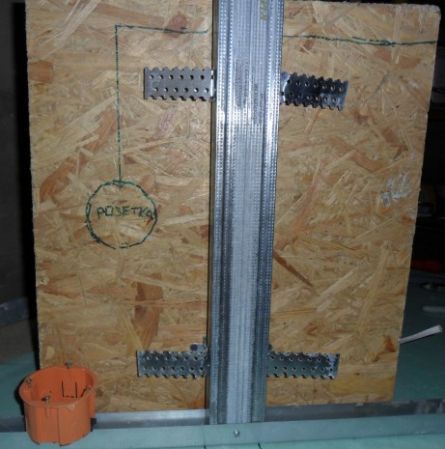

4. К каждой точке теперь нарисуйте, как пройдет провод. Чтобы не кусать локти через несколько лет, придерживайтесь простого правила: провод должен идти вертикально от розетки (выключателя), а все горизонтальные участки на одной высоте с коробками распределения.
Разметка розетки, обозначение, где пройдет провод
5. Закрепите все провода к стене. По возможности, не впутывайте провода к стойкам.
Важно! Запрещается прокладывать провода внутри профилей, ведь в них будут закручиваться шурупы.
6. Длину провода надо оставлять такую, чтобы потом было удобно подключать розетки: на 100-150 мм запас от существующей стены.

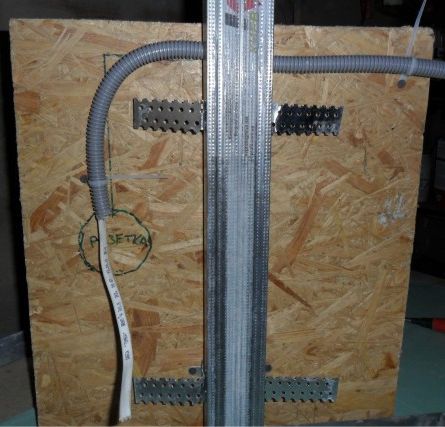

Фиксируем провода в гофре
7. Для будущих отверстий под розетки надо: или разметить точное расположение центров, и/или сразу вырезать отверстие для коробочки на листе гипсокартона.

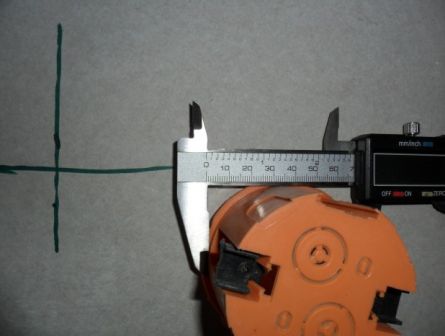

Размечаем центр отверстия, замеряем диаметр
Инструмент для изготовления отверстий
Первые попытки лучше делать на обрезке гипсокартонных листов: бывает, что коробочки отличаются по диаметру, бывает, что коронка не подходит. Если вырезать будете по месту (когда лист уже прикручен), то не забудьте о проводе. Неточности вырезания можно доработать полукруглым напильником, или наждачной бумагой надетой на круглую ручку, например молотка.
В результате коробочка должна плотно сидеть в отверстии.
Коробочка должна плотно сидеть в отверстии
8. Остается завести провод в коробочку, и затянуть винтами лапки, чтобы зафиксировать коробочку. Шурупы, которые будут фиксировать саму розетку или выключатель, должны располагаться либо горизонтально, либо вертикально, в зависимости от конкретного изделия.

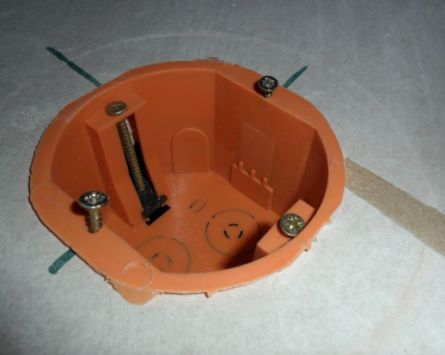

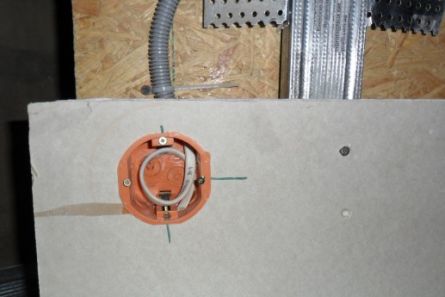

Заводим провод в коробочку и затягиваем винтики
9. Под светильники достаточно небольшого отверстия: через него будет трудно достать провод. Тогда, провод лучше завести в отверстие в момент выставления листа, перед прикручиванием.
10. Подключение розеток, выключателей и светильников оставляем до окончания отделочных работ.
Как закрепить на гипсокартон предметы интерьера, мебель, и прочее
Если Вы зашиваете стены гипсокартоном, то надо учитывать особенности крепления будущих предметов, мебели, светильников, и прочих элементов. Для гипсокартона существуют специальные крепления, часто их называют бабочками. Они бывают металлические и пластмассовые:
Пластмассовый метиз для гипсокартона ("бабочка")

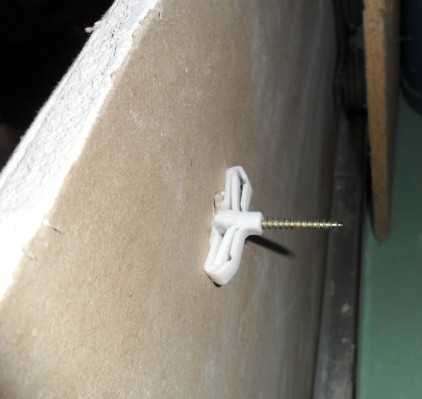

С обратной стороны листа бабочка разжимается и прочно фиксирует шуруп
Следует помнить, что на такой крепеж можно навешивать нетяжелые предметы: картину, легкую полочку, светильник.
Однако бывает нужно повесить, например бойлер, закрепить спортивный снаряд для ребенка или выполнить крепление других тяжелых предметов на гипсокартон. Тогда лучше всего в этом месте предусмотреть профиль CD, в который вложен брусок. Брусок вместе с профилем надо надежно закрепить к стене, так чтобы он выдержал будущие нагрузки. Чтобы профиль вместе с бруском получился в плоскости с остальным каркасом подкладываем дистанционные прокладки. Тогда после готовой отделки стен можно будет аккуратно закрепить то, что Вы запланировали.

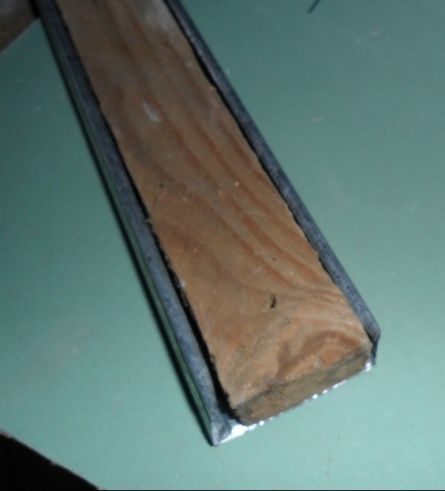

Чтобы на гипсокартоне можно было закрепиться, надо вложить брусок в профиль CD

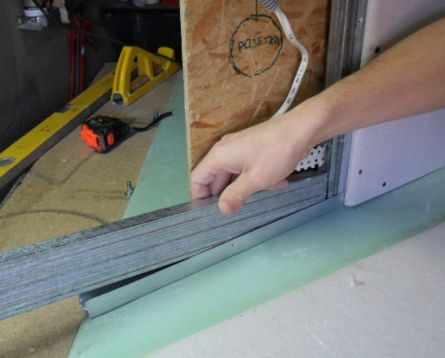

Для крепления плинтусов к гипсокартону хорошим решением будет вложить в нижний UD обрезки CD между стойками. И тогда после всех отделочных работ будет достаточно прикрутить плинтус шурупами по металлу через гипсокартон в этот профиль. Не попасть невозможно!
Чтобы закрепить плинтус вставляем в нижний UD обрезки CD
Соединения профилей гипсокартона
Т-образное соединение
Для всех поперечных стыков гипсокартона также необходимо установить CD в плоскости основных стоек. В таком случае надо применять Т–образное соединение:
Т-образное соединение
Вариант слева более простой: делаем вырезы в боковых полках на глубину 30 мм, двумя блохами скручиваем. Вариант справа: делаем два НАДреза на глубину 30 мм, и отгибаем боковые полки. Этот вариант более жесткий, и надо закрутить еще пару блох в отогнутые полки.

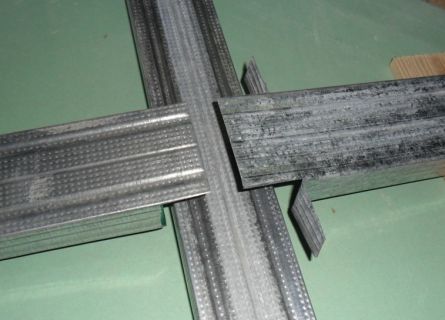

Крестообразное соединение

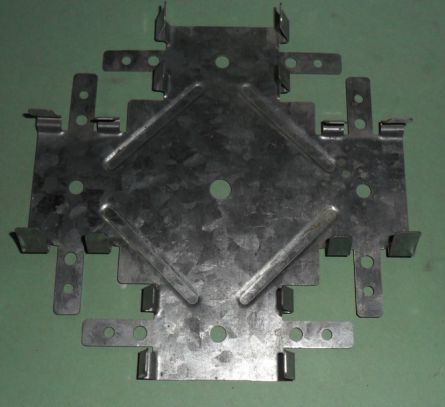

В случае, когда две CD-шки образуют крестообразное соединение, применяем краб:

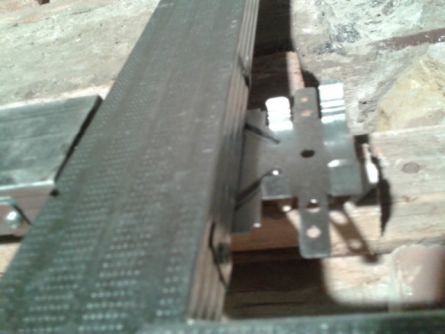

Крестообразное соединение "Краб"

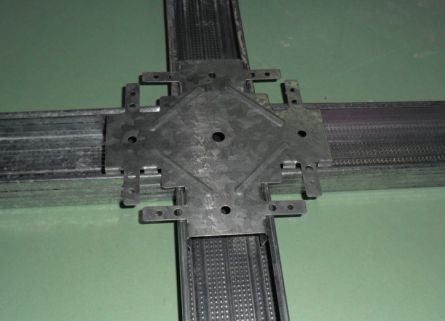

Вид с «изнанки». Сначала вщелкиваем краб в профили, отгибаем лапки, и в каждое отверстие вкручиваем саморез-«блоху»
Крестообразное соединение
В случае Т-соединения можно тоже применить краб, убрав лишние, выступающие части. В таком случае на поверхность CD, к которой мы крепим ГК остается ровной, без шурупов.
Т-образное соединение крабом
Наращивание профилей по длине

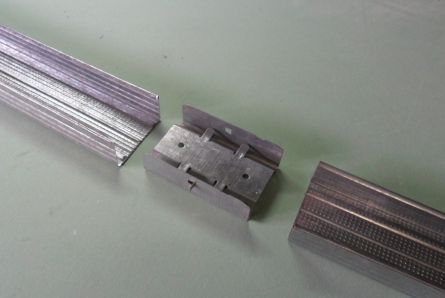

Если надо нарастить по длине профиль CD, то для этого существуют специальные соединители. Заводим соединитель в профили и скручиваем блохами с каждой стороны.
Соединение профилей
Как правильно резать гипсокартон
Для того чтобы резать листы гипсокартона, нужны: рулетка, карандаш, нож, ровная рейка (лучше на всю длину листа), желательно помощник.
Листы режутся очень просто.
1. Размечаем.

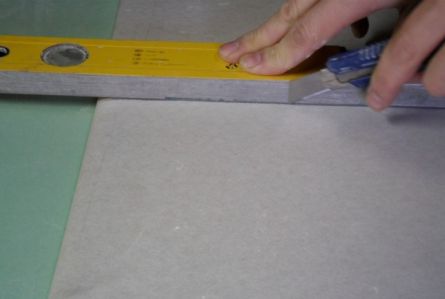

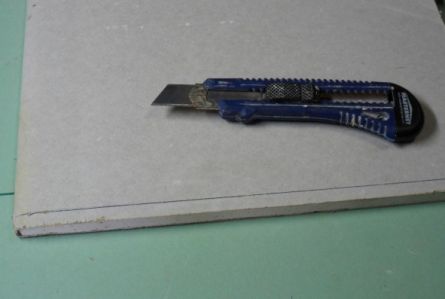

2. Сначала надо прорезать один слой бумаги острым ножом.

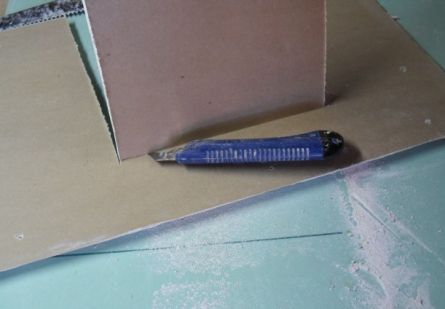

Прорезаем один слой бумаги

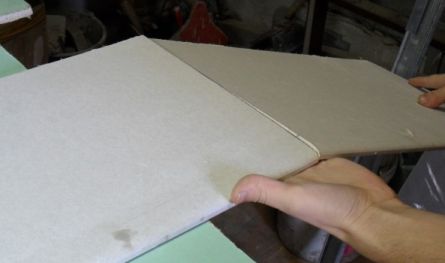

3. Теперь лист надо надломить. Гипсовый сердечник сломается ровно по линии прореза.
Надламываем лист
4. Держим две половинки под углом 90 градусов, и прорезаем бумагу с обратной стороны.

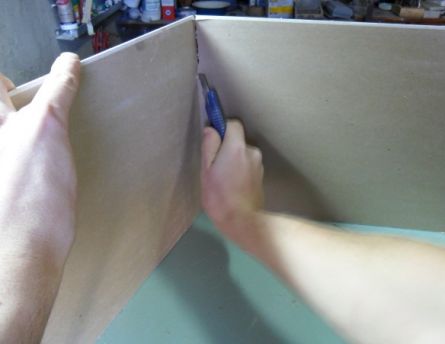

Прорезаем второй слой бумаги с обратной стороны
Как снять фаску на гипсокартоне
Важно! все не заводские кромки листов, которые будут стыковаться с другими кромками должны иметь фаску 45 градусов.
1. Чтобы ее сделать аккуратно, надо прорезать бумагу под линейку параллельно срезу, отступив 10 мм.
Прорезаем бумагу лицевого слоя в 10-12 мм от края
2. Теперь ножом можно срезать фаску и бумага не будет задираться на лицевом слое.

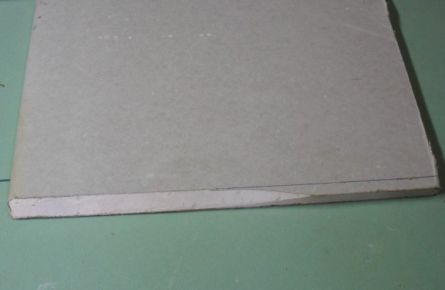

Срезаем фаску 45 градусов ножом

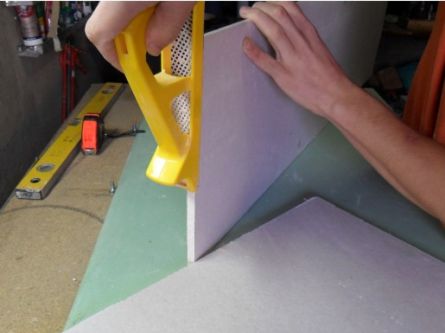

3. Все неровности торцов и торчащую бумагу можно зашлифовать специальным рубанком для гипсокартона, теркой с наждачной бумагой, или напильником по дереву.
Дорабатываем торцы
Вырез в гипсокартоне
Вырез с краю. Сначала надо по разметке прорезать ножом бумагу с одной стороны листа.

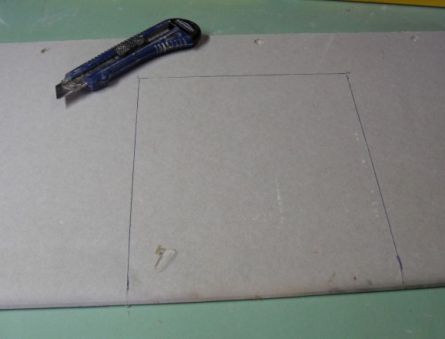

Размечаем вырез на листе

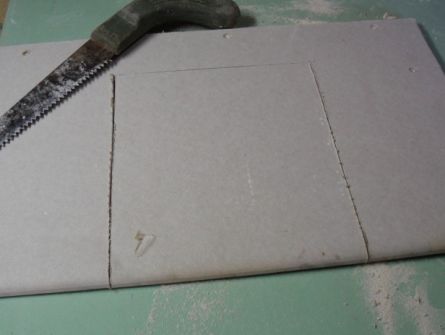

А затем сделать ножовкой или электролобзиком от кромки два пропила.
Прорезаем две стороны
И только потом, ломать и дорезать ножом бумагу с обратной стороны.
Ломаем и дорезаем второй слой бумаги
Если же надо вырезать отверстие в середине листа, то надо будет пропилить 3 стороны, и затем ломать. Либо полностью пропиливать все отверстие.
Обработка стыков гипсокартонных листов, углов внутренних и наружных
Когда прикручены все листы, выведены провода под розетки светильники и выключатели, выполняется заделка стыков гипсокартона и зашпатлевка углублений от шурупов. Для стыков применяем смесь Кнауф Фугенфюллер (или его аналоги) - гипсовая смесь, время работы 30-50 минут, застывая, образует крепкий материал, очень плохо поддается шлифовке.
Кромки с фаской обязательно надо загрунтовать, дать грунту высохнуть.

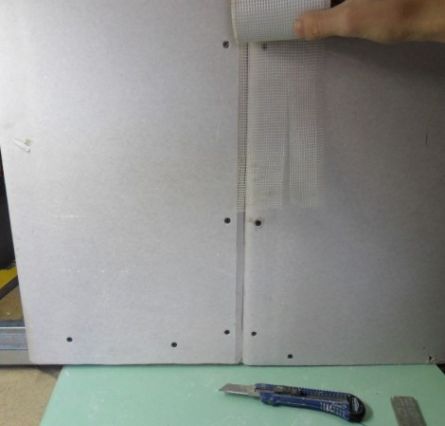

В обязательном порядке на все стыки надо наклеить армирующую сеточку. Если на стыке две заводские кромки, то применяем сетку шириной 80-100 мм.
Если же один или оба края гипсокартона с фаской под 45 гр:
а) отрезаем сетку вдоль, чтобы она не выходила за плоскость,
Применение шпаклевочной сетки
б) применяем сетку стандартной ширины, но тогда придется шпаклевать всю поверхность гипсокартона на толщину 1-2 мм больше.
Применение шпаклевойной сетки 2
Внимание! всегда армирующая сетка должна находится в середине шпаклевки! Чаще всего на таких сеточках в рулонах есть клейкая основа: она нужна для удобства хранения и использования, чтобы рулон оставался рулоном. Нельзя наклеивать сеточку на стыки, а поверх наносить шпаклевку. Сначала наносим 60% заполнения шпаклевки, потом утапливаем сеточку в шпаклевку, разглаживаем, заполняем остальной объем углубления.

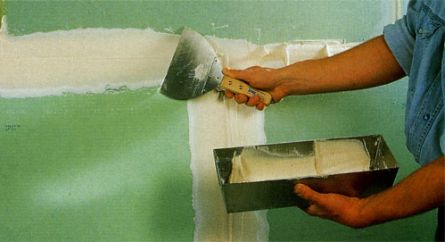

Заделка швов в гипсокартоне
Углубления от шурупов. Тем же Фугенфюллером зашпаклевываем углубления от шурупов. Проводим шпателем (нешироким 60-80 мм) в нескольких направлениях, чтобы шпаклевка заполнила всё углубление. Когда Фугенфюллер высохнет, он втянется – это нормально. Повторно ямки уже можно заделывать обычной финишной шпаклевкой (Сатен гипс, Кнауф Финиш, и т.п.).
Обработка углов гипсокартона
На наружные углы наклеиваем шпаклевочные углы клеем для уголков, как самый прочный, является Фугенфюллер. Также можно применять обычные гипсовые смеси для шпаклевки, но слой для надежной приклейки уголка потребуется толще.
В основном бывают такие виды уголков:
а) алюминиевый – он достаточно жесткий, и не ржавеет, но его легко сломать;
б) пластиковый – менее жесткий, не ржавеет и не ломается;
в) оцинкованный – очень жесткий, трудно сломать, но он может поржаветь в процессе работы, или даже со временем, ржавчина может проступить из-под отделки.
Принцип работы один со всеми видами уголков.
Оптимально, когда на наружном угле две заводские кромки: тогда шпаклевочный уголок не выступает за плоскость. Тогда после приклейки уголка сразу можно шпаклевать финишной шпаклевкой.
Если приходят одна или обе плоскости не с заводскими кромками нужно:
1. Или ножом делаем небольшую фаску, чтобы уголок стал заподлицо: тогда грунтуем фаску, приклеиваем уголок и шпаклюем финишный слой.
2. Или клеим уголок на плоскость листов: тогда надо шпаклевать основной шпаклевкой (изогипс, Кнауф Старт), чтобы пополнить и сгладить неровность.
3. Или уголок не применяем: просто шпаклюем, клеим обои или красим, а затем поверх отделки наклеиваем пластиковый угол: он закроет возможную трещину и защитит угол от незначительных повреждений. Впрочем, пластиковый наружный уголок не помешает при любом способе обработке наружных углов.

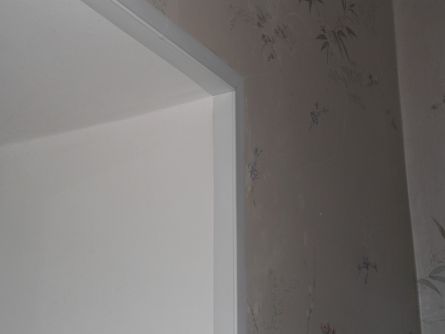

Наружный пластиковый уголок
С внутренними углами можно не заморачиваться, обычно достаточно обычной шпаклевки, чтобы заполнить щель (если такая есть). Например, у Кнауф есть смесь Унифлот. В инструкции к применению указано заделывать внутренние углы гипсокартона с помощью специальной бумаги. Если честно, то никогда не встречал такого на практике.
Для примыкания гипсокартона откоса к окну лучше сделать эластичный шов. Окна, а особенно пластиковые, достаточно подвижны, и там вероятна трещинка. Тут лучше сделать маленькую фаску на гипсокартоне размером 3*3, под углом 45 градусов, прогрунтовать ее и дать грунту высохнуть, и заполнить акриловым герметиком. Акриловые герметики эластичны, и помогут предотвратить трещинку.
Внимание! Если Вы заказываете облицовку гипсокартоном, то обычно заделка швов, углов, шурупов входит в стоимость монтажа гипсокартона и дополнительно не тарифицируется.
Финишная отделка гипсокартона
Поверхность гипсокартона с заделанными швами, углами, шурупами является хорошим основанием под непрозрачные обои, поклейку плитки. Если же обои будут хоть немного прозрачны, то будут видны все белые полосы стыков гипсокартона.
Под обои желательно прошпаклевать поверхность финишной шпаклевкой (Сатен Гипс, Кнауф Финиш, Мультифиниш). Тогда основа под обои будет однотонной. На прочность приклеивания обоев шпаклевка не влияет. Перед оклейкой обоями шпаклевку прогрунтовать.
Покрасить поверхность гипсокартона можно, но обычно, краски для внутренних работ (Matt Latex, Wand Farbe,) не обладают достаточной укрывистостью, и придется нанести не менее 3-4 слоев краски. Когда краска наносится больше 2 слоев уже трудно достичь равномерной фактуры. Намного выгоднее прошпаклевать финишной шпаклевкой. После шпаклевания и шлифования, перед покраской загрунтовать.
Клеить плитку можно прямо на бумагу гипсокартона. Важно: Швы гипсокартона под плитку заделывать обязательно! Швы в самой плитке лучше заделывать эластичной затиркой, например Ceresit CE-40.
В любом случае отделки, поверхность гипсокартона надо прогрунтовать грунтовкой для минеральных оснований.
Примерный перечень инструмента, который понадобится при работе с гипсокартоном
Для разметки
- Уровень реечный.
- Рулетка.
- Отвес.
- Карандаш.
- Шнурок, желательно красящий.
- Для работы с потолками: уровень водяной (шланг) или лазерный нивелир.
Для изготовления каркаса нужно:
- Перфоратор.
- Шуруповерт.
- Молоток.
- Ножницы по металлу.
- Болгарка.
- Плоскогубцы.
Для работы с листами:
- Длинная рейка.
- Острый нож.
- Ножовка.
- Рубанок для гипсокартона, или альтернативный инструмент.
Для заделывания стыков, шурупов, углов:
- Шпатель 60-80 мм.
- Шпатель 250-300 мм.
- Емкость для замешивания смесей.
- Терка с наждачной бумагой или сеточкой № 100-180.
- Кисть и/или валик для грунтовки.
Заключение
Теперь Вы знаете основны монтажа, которые используются при установке гипсокартона своими руками. В следующих статьях мы рассмотрим, как зашить стену и откосы, потолок, как сделать перегородку из гипсокартона, как сделать короб для трубопровода, и другие интересные конструкции, которые встречаются в каждом частном доме или квартире.
Бумажной армирующей лентой Knauf (перфорированной) не пробовали? Говорят, трещин не будет.
Лучшая статья про стены из гипсокартона, какую только видел в инете. Приятно видеть такой профессионализм! Которого так часто не хватает :(.
Спасибо! Очень приятно :).
Про электропроводку не совсем правильно. Если ситуация такая, как на фото - то есть за гипсокартоном находится горючий материал, в данном случае плита OSB, то проводку можно выполнять только в стальной трубе с толщиной стенки не менее 3 мм. Другое дело, что на практике это трудно осуществимо, поэтому и используют трубу ПВХ.
Спасибо за полезный комментарий!
реечным уровнем пользуются халтурщики ,воденной уровень или лазерный и отвес
любой уровень полезен только в случае если грамотно им пользоваться, не забывайте повернуть его 180 градусов, разделите по-полам отклонения, и все в порядке, а ровность 2-х метровой рейки легко определить на глаз.
