Изготовление ограждения лестницы
Мы будем изготавливать сразу секции нижнего и верхнего лестничного ограждения для лестницы на второй этаж. Принцип устройства секций одинаков, отличие по расчету ограждения - только в размерах заготовок. Поэтому сначала составим таблицу размеров и количества заготовок требующихся на обе секции:
Наименование заготовок |
Секция нижнего лестничного марша |
Секция верхнего лестничного марша |
||
Кол-во |
Размер, мм |
Кол-во |
Размер, мм |
|
Опорный столб |
1 |
1011 |
1 |
895 |
Опорный столб |
1 |
895 |
1 |
895 |
Балясины |
9 |
798 |
16 |
798 |
Побалясник* |
1 |
1541 |
1 |
2629 |
Подперильник* |
1 |
1541 |
1 |
2629 |
Размеры опорных столбов приведены с тем учетом, что на них будет установлен подпятник для их крепления к поверхности пола и ступеней лестницы. Толщина подпятника не менее 5 мм (из листового железа).
*-в таблице указаны размеры не готовых подбалясников и подперильников, а именно размеры заготовок.
Изготовление опорных столбов секций ограждения лестницы

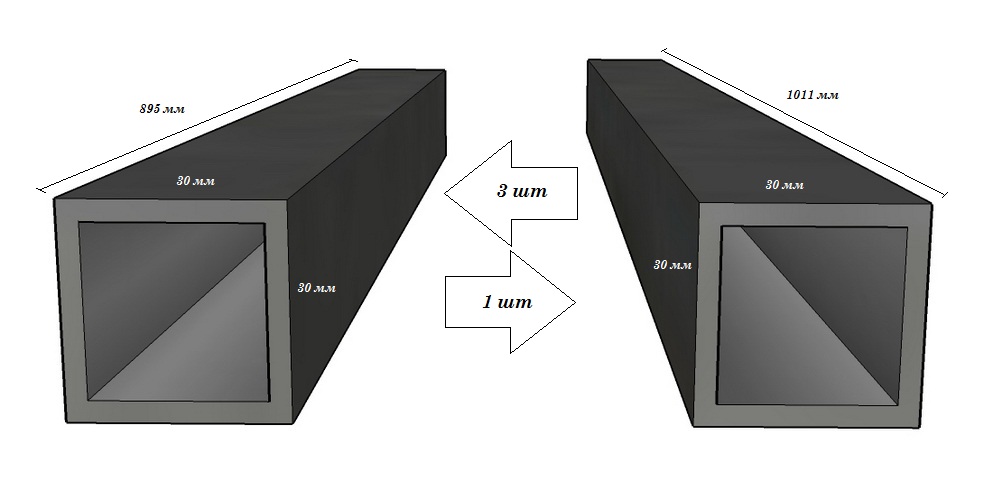

На основании данных таблицы и рисунка, приступаем к подготовке заготовок для ограждения лестницы. Сначала сделаем заготовки опорных столбов из профильной квадратной трубы 30х30 мм. С помощью рулетки отмеряем необходимое нам расстояние нижнего опорного столба - 1011 мм, потом обрезаем в размер 895 мм заготовки средних опорных столбов нижнего и верхнего лестничного ограждения. В завершении работы по подготовке заготовок опорных столбов, обрезаем в размер 895 мм заготовку верхнего опорного столба.

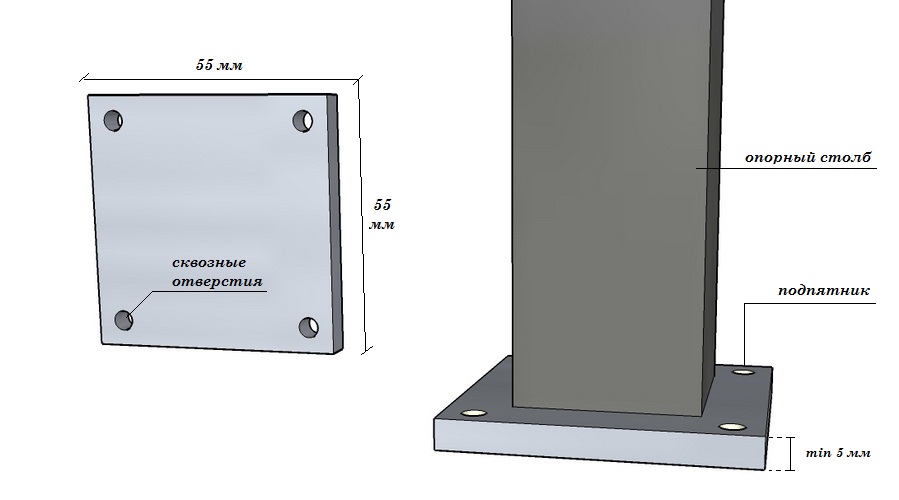

После того, как заготовки опорных столбов подготовлены, необходимо сделать для каждого столба опорные подпятники из листового железа, через которые будем крепить столбы к их основанию. В опорных подпятниках необходимо сделать четыре сквозных отверстия, для установки крепежных метизов (например, саморезов).
Для того чтобы придать жесткости соединения и устойчивости всему лестничному ограждению, можно поступить следующим образом. При креплении подпятника к основанию опорного столба сделать две небольшие укосины из того же материала, что сделан подпятник.

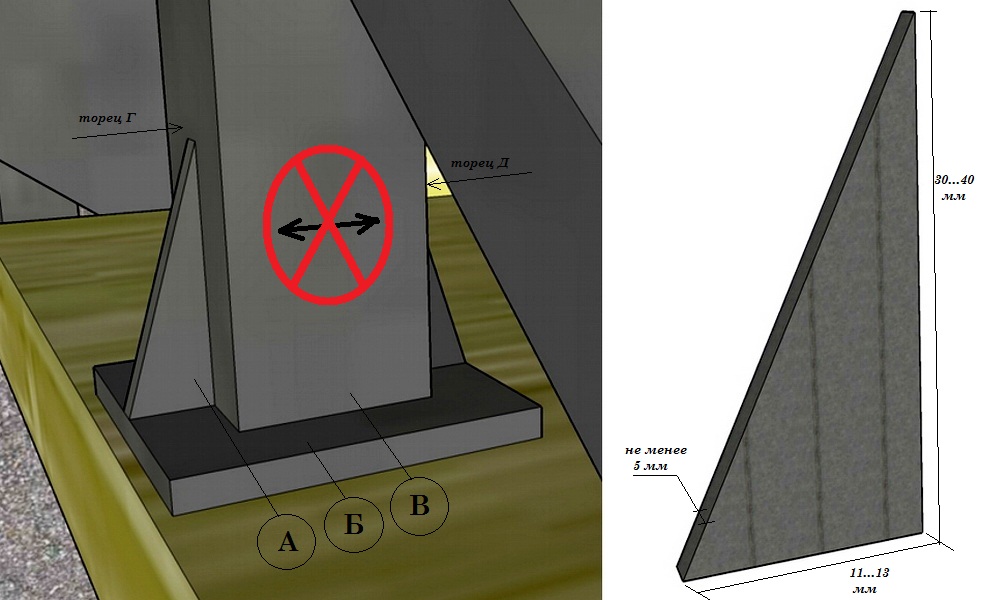

Для этого вырезаем с помощью болгарки треугольники необходимого нам размера длина опорной стороны со стороны подпятника в пределах 11…13 мм, высота (опорная сторона со стороны столба) в пределах 30…40 мм.
После того, как заготовки укосов сделаны, тщательно зачищаем все острые кромки и с помощью сварки крепим укосы (А) к поверхности подпятника (Б) и к торцам (Г и Д) опорных столбов (В). Установка укосов в значительной мере снизит степень колебания ограждения лестницы из стороны в сторону.
Заготовки опорных подпятников и укосин пока не будем крепить к основанию столбов, чтобы они не мешали дальнейшему устройству секций ограждения, прикрепим их на последнем этапе работ.
Изготовление балясин секций ограждения лестницы

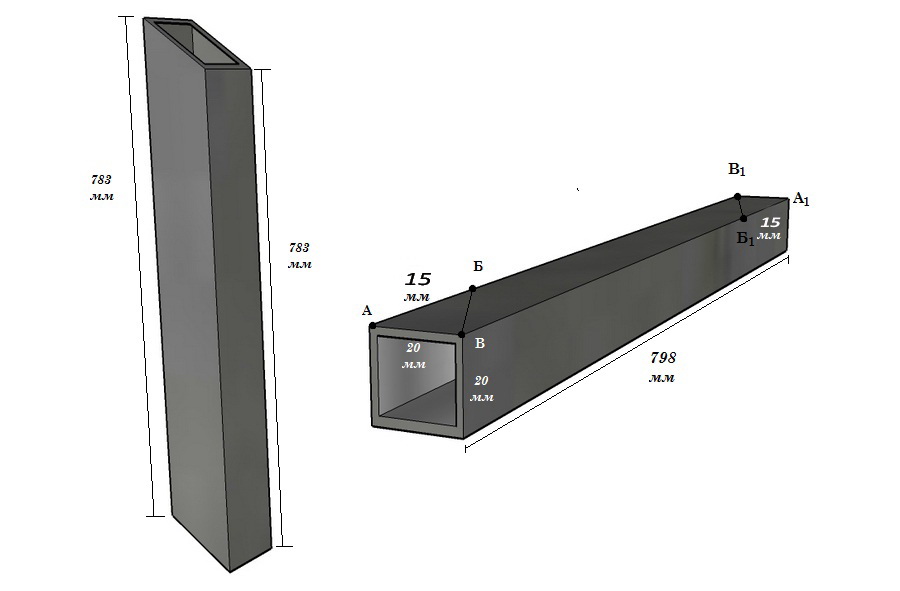

Как можно видеть из таблицы размеры балясин обеих секций лестничного ограждения имеют одинаковые размеры, сделаем их из профильной трубы 20х20 мм. После того как все заготовки нарезаны в один размер, на обоих концах каждой заготовки по нанесенной разметке делаем косой срез, как показано на рисунке 5. Для получения скосов под одним углом на всех заготовках лучше всего изначально сделать шаблон, например, из деревянной рейки и с его помощью нанести разметку на все заготовки балясин.
Подготовка подбалясника и подперильника секций лестничного ограждения
Для подбалясника и подперильника подготавливаем заготовки из профильной трубы 20х20 мм. Для нижнего лестничного ограждения длина заготовки 1541 мм, для верхнего - 2629 мм. Далее, делаем косой срез для соединения подперильника и подбалясника с опорными столбами.

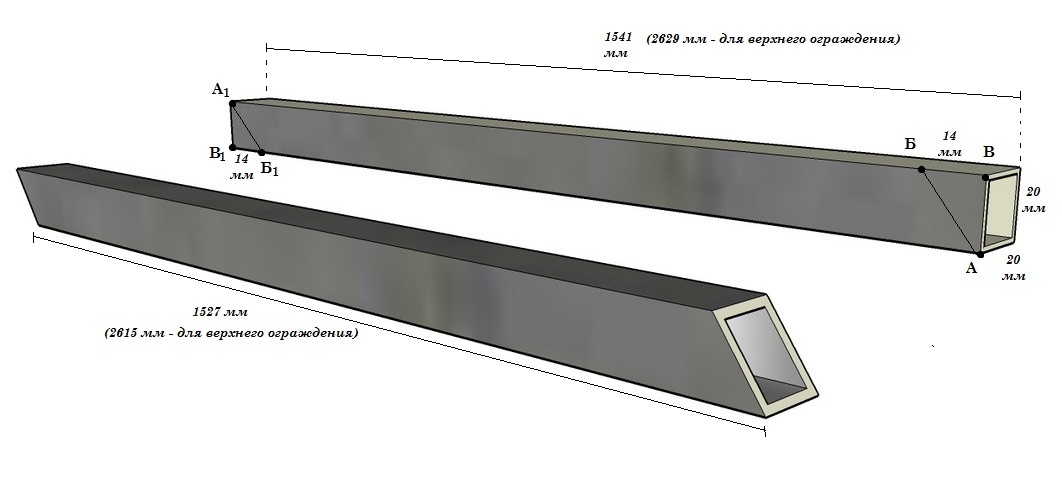

От точки (Б и Б1) отмеряем 14 мм и ставим отметку - точки (В и В1). После этого от точек (А и А1) проводим линию к точкам (Б и Б1), по этой линии разметки и делаем косой срез на обоих концах заготовок, как показано на рисунке:
Примечание Размеры всех конструктивных элементов лестничного ограждения приведены с математическим округлением до целого числа.
Сборка ограждения лестницы
Принцип сборки секции ограждения нижнего и верхнего лестничного марша не отличаются, единственным отличием будут размеры длины подбалясника и подперильника и соответственно нам придется установить большее количество балясин.
Рассмотрим пример сборки секции нижнего лестничного ограждения: нам необходимо сначала выставить опорные столбы соединить их между собой подбалясником и подперильником и после этого установить балясины.
Крепление подбалясника и подперильника к опорным столбам
Для того чтобы сделать секцию ограждения и выдержать угол наклона и все необходимые размеры, нам нужно подготовить место для выполнения этой работы. Сначала сделаем разметку, к примеру, на поверхности пола. Эта линия разметки будет служить границей поверхности пола и отправной точкой для определения всех размеров секции лестничного ограждения.
Выставляем по размерам нижний опорный столб, нам необходимо, чтобы столб был расположен перпендикулярно линии (А) - с обеих сторон угол наклона столба относительно линии (А) должен быть равен 90°. Для контроля размеров углов можно использовать строительный угольник.

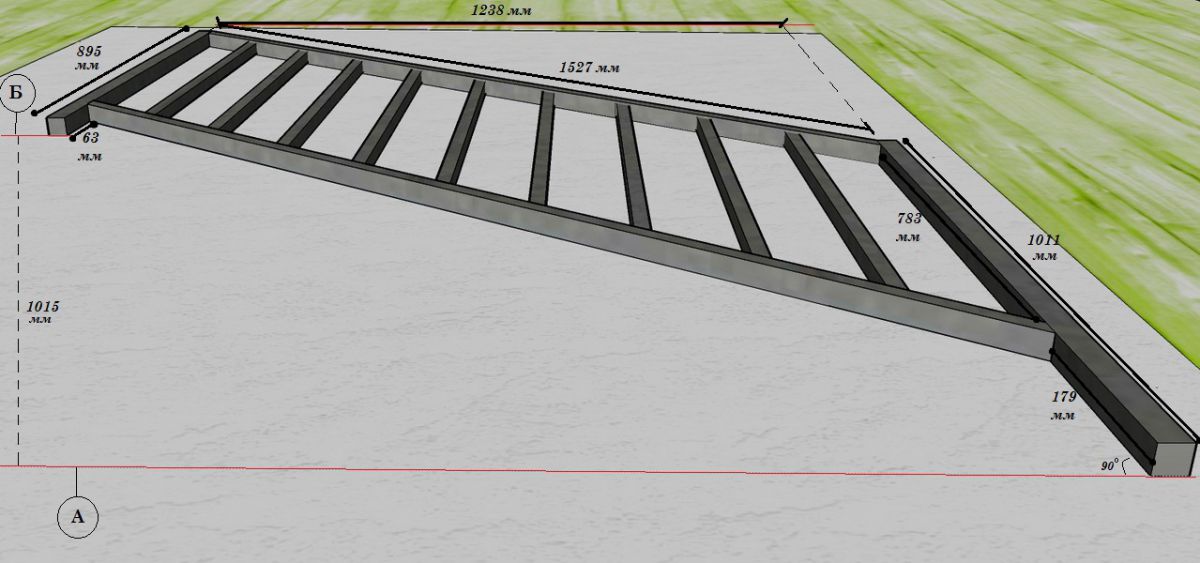

Теперь нам необходимо выставить средний опорный столб секции ограждения, расстояние между столбами по прямой линии должно быть равным 1238 мм. Для соблюдения расчетного угла наклона ограждения лестницы средний опорный столб от линии (А) до линии (Б), должен быть расположен выше на 1015 мм относительно нижнего опорного столба, как показано на рисунке:
Между опорными столбами устанавливаем подперильник и подбалясник. Для этого нам необходимо сделать контрольные отметки на столбах, которые будут служить ориентиром установки подбалясника (снизу) и подперильника (сверху). От основания нижнего столба отмеряем 179 мм, а от основания среднего опорного столба отмеряем 63 мм и по этим отметкам устанавливаем подбалясник и крепим с помощью сварки к опорным столбам.
Для определения точек установки подперильника и получения одинакового угла наклона, от верхнего торца подбалясника со стороны нижнего опорного столба отмеряем расстояние равное 783 мм, а со стороны среднего опорного столба так же отмеряем расстояние равное 783 мм.
При установке подбалясника ориентируем его нижний торец по полученной разметке на опорных столбах и крепим к ним с помощью сварки. При этом контролируем расстояние по диагонали равное 635 мм, которое должно получиться между подбалясником и подперильником. Это расстояние должно быть одинаковым по всей их длине.
Установка и крепление балясин
Следующим шагом в сборке секции ограждения нижнего лестничного марша у нас будет установка и крепление балясин. Перед установкой балясин нам необходимо, нанести контрольные отметки на подбаляснике и подперильнике, которые будут служить ориентиром установки балясин для соблюдения расчетного расстояния между ними равного 106 мм. При этом расстояние от среднего опорного столба (А) до балясины (Б№1) равно 104 мм.
Для того чтобы не терять время на нанесение разметки, можно сделать и шаблон, например, из фанеры толщиной не менее 5 мм, из более тонкой фанеры заготовка шаблона может деформироваться и это может привести к тому, что балясины будут установлены с уклоном, а это негативно скажется на эстетичном виде лестницы.

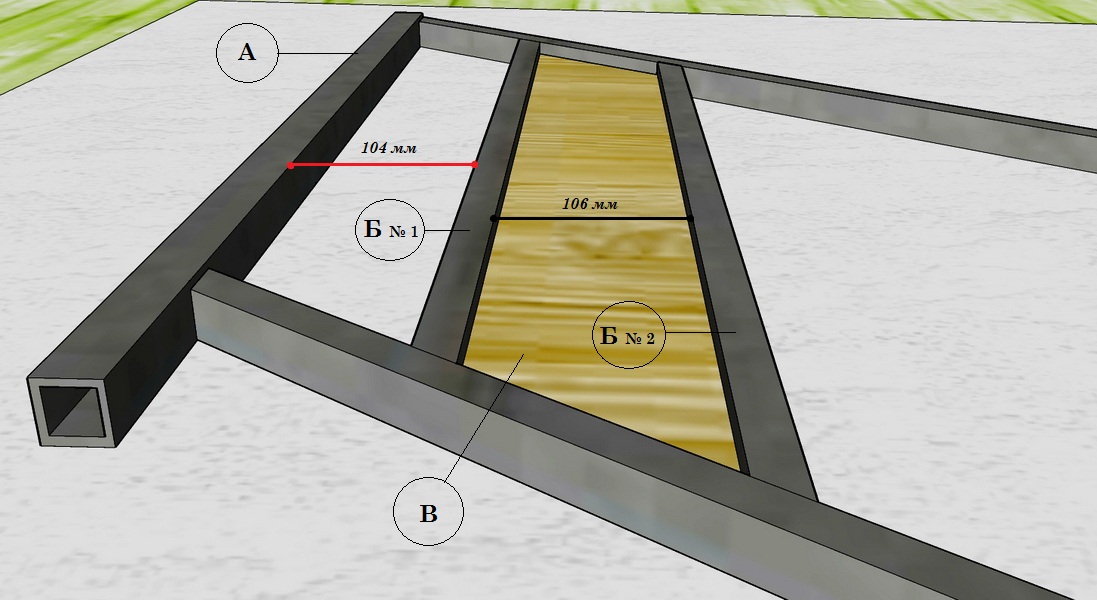

Шаблон (В) устанавливаем торцом к балясине (Б№1), а с другого торца шаблона устанавливаем другую балясину (Б№2) и так далее, пока не установим и не закрепим все балясины секции ограждения нижнего лестничного марша. Как показано на рисунке 8.
Принцип сборки секции ограждения верхнего лестничного марша не отличается от сборки секции ограждения нижнего лестничного марша, единственным отличием будут размеры длины подбалясника и подперильника и соответственно нам придется установить большее количество балясин.
После того как обе секции лестничного ограждения готовы к основанию опорных столбов необходимо прикрепить подпятники через которые мы будем крепить секции ограждения при их монтаже на лестницу.
Далее: Крепление ограждения лестницы.
