Каркасный дом своими руками. Фундамент для каркасного дома

Эта статья является продолжением цикла каркасный дом своими руками. Весь цикл является руководством о том как правильно построить каркасный дом своими руками. В предыдущей части Каркасный дом своими руками. Определение параметров фундамента мы разобрались с вопросами, которые надо решить до выполнения фундамента для каркасного дома на практике. Теперь переходим непосредственно к описанию постройки фундамента для каркасного дома.

Разметка фундамента

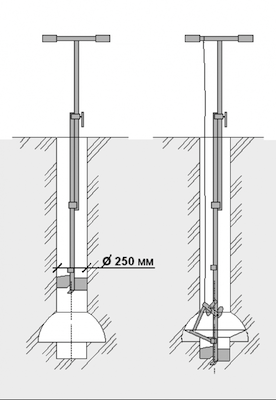

Бурение ям под столбы

• Делаем подсыпку под ростверк (в случае низкого ростверка), при высоком – не делаем.
• Устанавливаем опалубку ростверка.
• Связываем арматурный каркас ростверка, устанавливаем его в опалубку.
• Связываем арматуру ростверка с арматурой столбов.
• Устанавливаем в опалубке ростверка закладные для продухов, закладываем шпильки для крепления обвязочного бруса.
• Заливаем ростверк.

• Арматуру лучше везде, и в арматурном каркасе, в том числе, связывать. Конечно, если в некоторых местах нужно прихватить прут, то можно сваркой, но лучше стараться по максимуму именно связывать. Так как по настоящему качественная сварка имеет очень много особенностей и требует серьезных навыков. В большинстве своем, качество той сварки, которую приходится встречать на наших стройках оставляет желать лучшего. И как правило, на практике боле 50% сварных швов остаются не проваренными, ослабляют арматуру. Советуем не рисковать. Тем более, что скорость практически одинаковая. Если использовать вязальный пистолет, то вязать арматуру можно даже быстрее, чем ее же сваривать.

• Арматурный каркас по высоте нужно выполнить так, чтобы он дошел до дна ямы и плюс, чтобы остались  Свободные концы вертикальной арматуры (30-50 см). Эти концы нужно загнуть под 90 градусов, до бетонирования столбов. Изгиб делается таким образом, чтобы затем связать их с армированием ростверка.

Рис 2. Схема выпусков арматуры каркаса столба

• Так же, как везде мы советуем вязать арматуру, а не сваривать, мы советуем гнуть арматуру на углах, гнуть поперечную арматуру, гнуть свободные концы арматуры столбов и потом все это вязать (а не отрезать по углам и сваривать).

Примечание: можно встретить рекомендацию вместо каркаса вставлять просто вертикальные прутки. Мы не согласны с этой рекомендацией, так как армирование работает как армирование тогда, когда у него есть пространственная жесткость. А она есть только у каркаса. Просто прутки - не имеют пространственной жесткости.

Установка арматурного каркаса в яму

На этом этапе важно выполнить один момент. Нужно, чтобы снизу арматурный каркас тоже был закрыт защитным слоем бетона. Наличие защитного слоя важно внизу столба, так же как и по всей поверхности столба. Защитные слои по бокам столба выполнятся сами по себе, при заливке. А вот для нижнего защитного слоя нужно сделать так. Закрепить арматурный каркас в яме как бы «на весу», примерно отмерив 5-6 см от дна до концов арматуры. Закрепить можно как угодно (на две досточки подвесить на края ямы, например). Или при закреплении (в пункте дальше) каркаса столба к каркасу ростверка прикреплять так, чтобы каркас столба «висел» в яме.

Примечание: по этому пункту встречаются рекомендации просто «воткнуть» каркас в землю, или залить пятку (расширение) и потом «воткнуть» каркас в него. Мы не согласны с этими рекомендациями. Если «втыкать в землю», то неизбежна коррозия арматуры. Да, она движется медленно, но всё равно она ни к чему. Если залить пятку и «втыкать» в нее, то получается, что связь пятки со стволом никак не проармирована, что тоже ослабляет столб в целом. В общем, мы рекомендуем способ, описанный выше.

Подсыпка под ростверк (в случае низкого ростверка)

Если по итогу пункта первой части статьи выбран низкий ростверк, то нужно под него сделать подсыпку, до установки опалубки. Если ростверк высокий, то подсыпка не нужна, можно сразу переходить к установке опалубки.

Для устройства подсыпки нужно прокопать небольшую траншею (там, где по разметке ростверк). По ширине – на ширину ростверка. По глубине около 20 см. На дно (утрамбовать) насыпать 10 см речного песка, и 10 см щебня, фракции 30-50 мм.

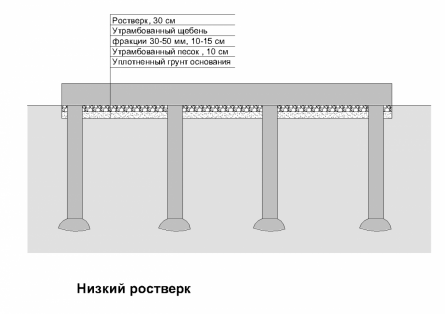

Рис 3. Схема подсыпки под низкий ростверк

Установка опалубки ростверка и опалубки на верхнюю часть столбов (которая заходит внутрь ростверка)

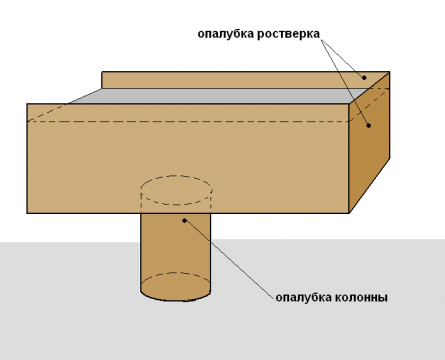

Рис 4. Опалубка верха столба и ростверка (для высокого ростверка)

Важно! При одновременной заливке столбов и ростверка, опалубка для верхней части столбов нужна только для варианта высокого ростверка. Для варианта низкого ростверка она не нужна.

При заливке вначале столбов, а потом ростверка, опалубка для верхней части столбов нужна для обоих вариантов ростверка (и для высокого и для низкого).

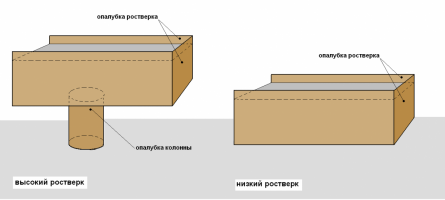

Рис 5. Опалубка для низкого и высокого ростверка для разных последовательностей работ

Опалубка верха столба по длине около 20 см (10 см заходит в землю, и 10 см заходит в ростверк. Ее можно сделать из готовой картонной опалубки (продается в строительных супермаркетах). Готовая картонная опалубка продается кусками по 4 м, стоит около $40-50. Ее нужно нарезать на части по 20 см. Также можно нарезать куски асбестоцементной трубы, но это сложнее, и дороже.

Опалубка ростверка. Ее можно выполнять из досок, из  ОСБ 15 мм, можно из фанеры (качественная фанера около $40-50 лист) . Доски - не самый лучший вариант, так как после опалубки из досок остаются следы на бетоне, и ростверк неровный. Потом ведь все равно выполнять утепление и облицовку цоколя (ростверка), и эти неровности могут мешать, нужно будет делать дополнительное выравнивание. Выполняя опалубку из ОСБ можно потом применить эти листы для обшивки каркаса.

Опалубка ростверка состоит из боковых стенок и нижней (дна). Нижняя стенка (дно) есть только в варианте с высоким ростверком. В варианте с низким ростверком в опалубке ростверка только боковые стенки, дна нет.

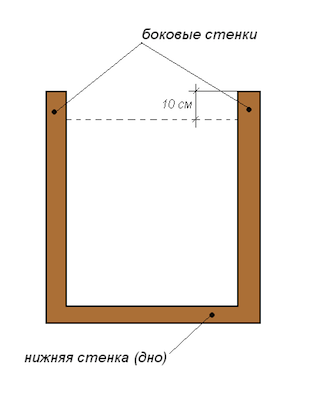

Рис 6. Опалубка ростверка

В случае с высоким ростверком, когда есть нижняя стенка опалубки (дно), оно выполняется из фанеры или ОСБ (как и остальная опалубка). Ширина нижней части равна ширине ростверка плюс толщина фанеры или ОСБ (стенок). В этой нижней стенке нужно лобзиком вырезать отверстия под столбы. Диаметр отверстий равен диаметру столба. Опалубка столбов должна быть подрезана до уровня дна опалубки ростверка.

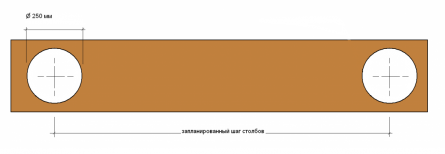

Рис 7. Схема нижней стенки (дна) опалубки ростверка (для высокого ростверка)

При высоком ростверке нижняя часть опалубки устанавливается на кирпичи, или деревянные бруски (просто ставится, не крепится). При низком ростверке, повторюсь, этой нижней части нет, заливка производится прямо по подсыпке (с подстиланием обычного полиэтилена).

Боковые части опалубки ростверка. Делаем щиты для боковых стенок (из чего – выше). По высоте щиты должны быть на 10 см выше, чем высота ростверка. Для крепления щитов между собой применяем деревянные бруски сечением 50х30 мм или 50х40 мм. Скрепляем этими брусками боковые стенки с шагом 1 м, в верхней части боковых стенок (там, где они выступают выше ростверка на 10 см.

На этом же этапе (когда собрана опалубка ростверка) внутри опалубки можно разметить высоту ростверка для заливки. Эта разметка позволит более ровно по горизонтали залить ростверк, и потом его меньше нужно будет выравнивать. Выполняется эта разметка так: от дна опалубки изнутри отмеряется высота ростверка. В стенку опалубки изнутри на эту высоту закручиваются саморезы (шаг - произвольный). Между саморезами натягивается нитка, лучше вязальная проволока, по одной стенке. Заливка производится до уровня этой проволоки.

Опалубку высокого ростверка выстилать рубероидом или полиэтиленом перед заливкой бетона не нужно.

Связывание арматурного каркаса ростверка

Армирование ростверка связывается согласно схеме, принятой в первой части статьи (ссылка). Рекомендации на этом этапе те же, что для связывания каркаса столба: арматуру вязать и гнуть (не резать).

Примечание: так же как и по армированию столба, встречаются рекомендации не делать в ростверке каркас, а просто положить горизонтальные прутки. Мы против такой рекомендации, почему я объясняла в примечании по армированию столба.

Установка арматурного каркаса ростверка в опалубку

На этом этапе важно выдержать нужную толщину защитного слоя бетона под арматурным каркасом, снизу. Для этого под каркас подставляем кусочки камня, щебня (дерево лучше не применять).

Арматурный каркас ростверка специально выставлять строго по горизонтали не нужно.

Связывание арматуры ростверка с арматурой столбов

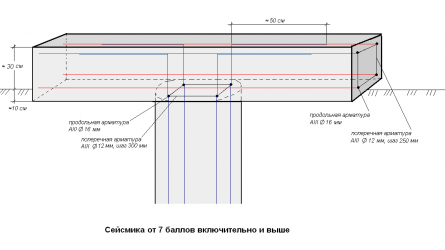

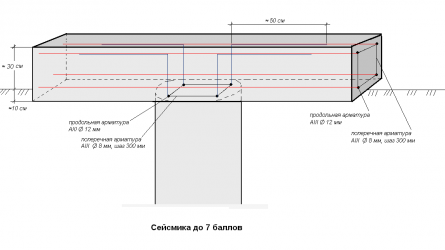

Рис 8. Схема связывания арматуры столба с арматурой ростверка

Рис 9. Схема связывания арматуры столбов с арматурой ростверка

Выпуски арматуры из столбов – около 40-50 см. Эти выпуски загибаются и связываются с арматурным каркасом ростверка. Последовательности строгой нет. Можно вначале загнуть выпуски, потом собрать каркас ростверка, потом связать одно с другим. Возможно, будет удобнее связать выпуски арматуры столбов с арматурой ростверка в процессе связывания арматуры ростверка. В общем, все равно в какой последовательности - главное, чтобы они были связаны.

Установка в опалубке ростверка закладных для продухов, закладка шпилек для крепления обвязочного бруса

Для организации закладных отверстий под продухи можно применить кусок трубы диаметром 100 мм . Если не трубу, то можно даже кусок пенопласта или эппс, или сбить квадрат из досок. Расположение продухов в ростверке согласно пункту в первой части статьи.

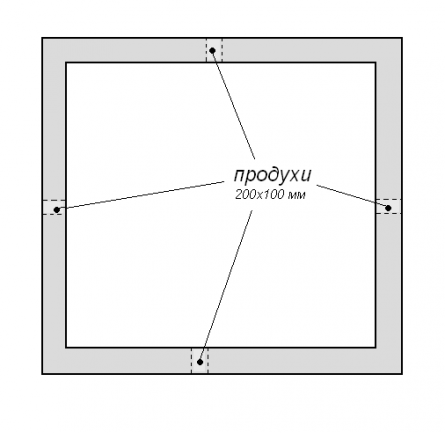

Рис 10. Расположение продухов

Брус нижней обвязки, который впоследствии мы будем крепить к ростверку, закрепляется на его поверхности анкерами. И тут есть два варианта.

1. Можно в качестве этих анкеров заложить в ростверк шпильки с резьбой еще до начала его бетонирования. Таким образом, из ростверка у нас в итоге будут выступать с нужным шагом и в нужных местах шпильки и останется только сделать в брусе отверстия и притянуть его гайками, одетыми на шпильки, к ростверку.
2. Второй вариант - это закрепить брус к ростверку анкерами, не закладывая их заранее в ростверк, а пробурив в уже застывшем бетоне ростверка отверстия под анкерные болты.

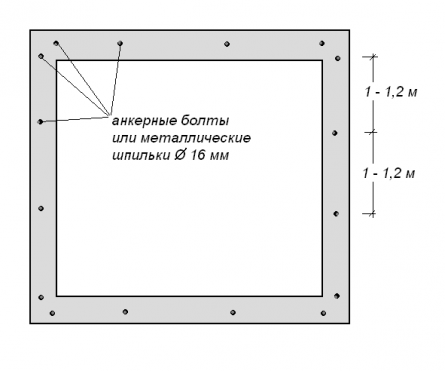

Рис 11. Схема расположения шпилек для крепежа обвязочного бруса

Заливка столбов и ростверка

Состав бетонной смеси берем из пункта первой части статьи.

Бетон заливается постепенно, слоями толщиной примерно15-20 см. Каждый слой трамбуется деревянными трамбовками, чтобы исключить пустоты в массиве бетона, а также для этого простукиваются стенки опалубки. Самый лучший и надежный способ для этих целей использовать бетонный вибратор. Очень важно чтобы бетон был одинаковой консистенции и не делился на слои. Часто возникают проблемы качества связанные с использованием чрезмерно жидкого бетона (ведь его легче сливать из бетоновоза). В таком бетоне заполнитель может оседать на дне, что приводит к его расслоению и снижению его прочности. Простое правило:  если сгребаете бетонный раствор лопатой, и он при этом легко обтекает препятствия, значит бетон жидкий. Для получения бетона высокой прочности, бетонный раствор должен быть достаточно жёстким и для его перемещения лопатой надо прилагать значительные усилия.

Бетон в каждой свае вибрировать, иначе будут пустоты, что снижает несущую способность фундамента (там будет просто оголенный щебень, арматура), причем проверить это никак не получится (если строители Вам делают), так как это скрытые работы. Так что лучше контролировать.

При заливке ростверка (когда он низкий, и заливается по подсыпке из песка и щебня) нужно на щебень проложить обычную  полиэтиленовую пленку, и заливать на нее.

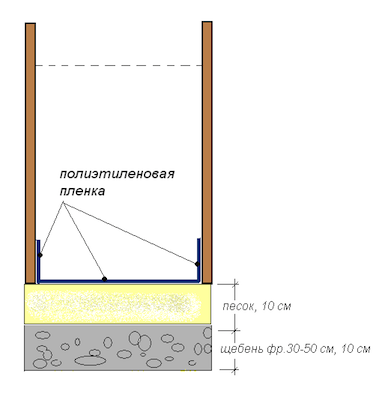

Рис 12. Заливка низкого ростверка на полиэтиленовую пленку

Разборка опалубки

Снять опалубку можно, в принципе, через 3 дня, но лучше подождать подольше – 7-14 дней, так как часто при снятии опалубки раньше времени край бетона (с бетонным молочком, тот, что без щебня) отстает вместе с опалубкой и местами остается оголенный щебень., его придется замазывать сразу же раствором. То есть, оптимально 7-14 дней выждать, можно больше.

Прокладка коммуникаций

Как правило, все коммуникации при прокладке заглубляются примерно на 0,7-1 метр в землю. То есть, в таком типе фундамента (ТИСЭ) на этой глубине бетон не везде и можно  проложить коммуникации между столбами. Так что закладные при бетонировании ростверка под коммуникации не нужны.

Как происходит прокладка коммуникаций. Копаем траншею, либо на глубину промерзания грунта (тогда трубы водопровода и канализации можно не утеплять) или просто под ростверком (на 10-20 см глубже низа ростверка), тогда трубы нужно утеплять от промерзания. Основание траншеи нужно обязательно утрамбовать, для этого подойдет и песок, и местный грунт. Важно, чтобы в основании не было строительного мусора и основание было равномерно уплотнено, в противном случае, когда потом будем закапывать трубы и утрамбовывать грунт над ними, то трубы могут лопнуть.

Примечание: Иногда в целях экономии для провода наружной канализации используют не специальные трубы для наружной канализации (коричневые), а трубы для внутренней канализации (серые). Они не рассчитаны на нагрузки от грунта, хрупкие.

В общем, грунт в основании уплотнили. Теперь укладываем трубы, канализацию с уклоном 1 см на 10 метров. Затем засыпаем трубы сверху 10-20 см хорошего (без мусора) местного грунта или песка. Трамбуем. После чего нужно уложить что-то, что напомнит Вам через несколько лет (если вдруг будете что-то в этом месте копать), что у Вас там трубы (а то часто ломают люди сами же, когда, например, садят что-то). Для этого над трубами газа укладывают специальную желтую ленту с надписью "ГАЗ", а над трубами канализации и водопровода - обычную сигнальную ленту (в бело-красную диагональную полоску), которую можно купить в строительном супермаркете. А над кабелями электричества по нормам нужно укладывать красный кирпич для этих же целей. Оставшуюся часть траншеи подсыпаем обычным местным грунтом и тоже уплотняем.

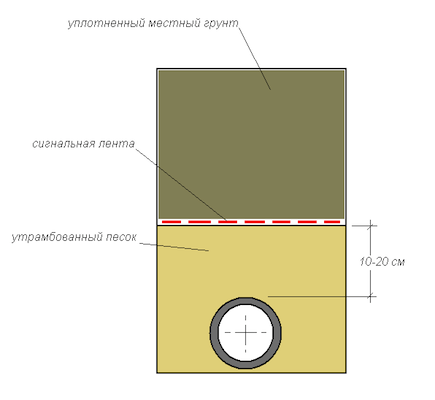

Рис 13. Схема прокладки коммуникаций

Выравнивание ростверка

По ростверку нужно выполнить выравнивающую стяжку раствором высотой 5-7 см. Для того чтобы было сцепление этого раствора с поверхностью бетона, верхнюю плоскость ростверка нужно предварительно немного почистить - пройтись металлической щеткой Выровнять поверхность ленты можно раствором в таком соотношении цемент:песок - 1:2. Цемент подойдет марки М500.

Важные моменты на этом этапе:

• Оставлять ростверк не горизонтальным и по нему класть обвязочный брус – категорически не рекомендуется, обвязка может лопнуть из-за неравномерного распределения нагрузки.
• Лучше выполнить выравнивающую стяжку так, чтобы на ней не было перепадов и выступов < 7 мм. Иначе (если они будут), перед укладкой гидроизоляции придется эту стяжку снова ровнять, так как рубероид должен укладываться на ровное основание.

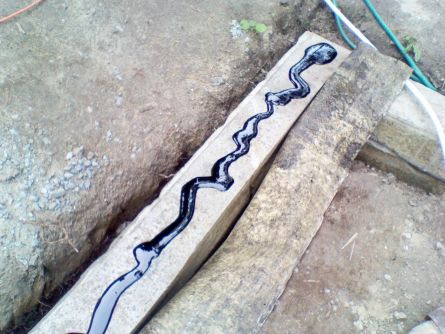

• После выравнивания ростверка перед укладкой гидроизоляции должно пройти 10 дней.

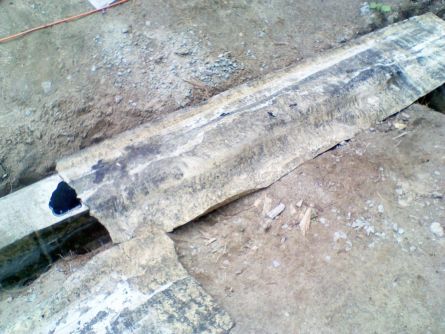

В результате (если выполнить этапы, описанные в статье), на стройплощадке есть готовый фундамент (столбы и ростверк). В ростверке сделаны продухи. Коммуникации заведены в периметр ростверка. Ростверк выровнен по горизонтали и гидроизолирован рубероидом. А также, если для крепления обвязочного бруса анкера в виде шпилек Вы решили заложить на этапе бетонирования, то из ростверка на данном этапе уже «торчат» шпильки для крепления обвязочного бруса.

Следующая статья Подготовительные работы для строительства каркаса каркасного дома.

Внимание: Цены актуальны на 2008 год.
