Каркасный дом своими руками. Подготовительные работы для укладки пола на лагах

После того как мы рассмотрели строительство каркаса дома начнем разбирать устройство полов по лагам. Эта статья является вводной и рассказывает как выбрать лаги для пола, из чего состоит пирог пола по лагам и какой материал лучше использовать для пола по лагам. Кроме того, мы детально рассмотрим каким должно быть расстояние между лагами пола (шаг лаг) и каким должен быть размер лаг. В конце статьи будет приведен детальный расчет материалов для устройства пола по лагам и расчет лаг, плюс необходимый инструмент, который понадобится при установке пола пол лагам.

На каком этапе делать пол на лагах

У Вас к этому моменту должны быть залиты фундаментные столбы и ростверк, по ростверку уложена рулонная гидроизоляция, к поверхности ростверка через гидроизоляцию закреплен брус нижней обвязки (лаги будут опираться именно на него), также может быть готов и каркас дома, хотя это и не обязательно.

Т.е. монтаж пола на лагах Вы можете начинать и после сборки каркаса и до него.

Завершающие работы по монтажу пола, а именно укладку теплоизоляции и чистового пола (шпунтованной доски) очень желательно делать после малярки стен. Если же делать малярку стен после укладки чистового пола, то он неизбежно загрязнится в шпаклевку, краску и просто грязь, которая будет носиться за ногами. Надежно защитить чем-то уже уложенный пол, из опыта, практически не возможно.

Если после прочтения этой статьи Вы поймете, что для опоры лаг Вам понадобятся промежуточные опорные столбики, то хотя бы их (столбы) я советую сделать именно до сборки каркаса. Так Вам будет проще делать столбики и носить все необходимые для них материалы (бетон, кирпич).

Прежде чем приступить к устройству пола, Вам необходимо сделать следующее:

• выбрать материал покрытия пола;
• решить, нужно ли утеплять Ваш пол;
• подобрать сечение лаг, учитывая толщину утеплителя;
• подобрать шаг лаг;
• определить шаг столбиков под лаги;
• посчитать необходимые объемы всех материалов.

Конструкция пола на лагах

Для начала схематически покажу, из чего состоит пол на лагах, тогда дальше будет понятнее, о каких элементах пола идет речь.

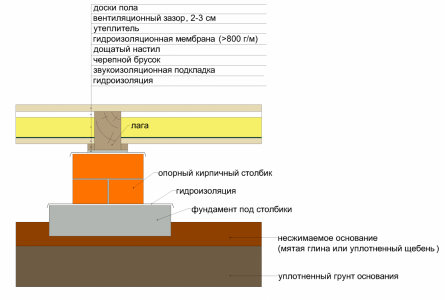

Устройство пола на лагах

Выбор материала для покрытия пола на лагах

Выбор этот зависит в первую очередь от Ваших личных предпочтений и требований к полу с точки зрения эстетики, экологичности, скорости монтажа и конечно стоимости. Так, если Вы хотите пол из натурального дерева, то подойдет покрытие – доска (шпунтованная или не шпунтованная). Если же пол Вы планируете покрывать чем-то, например, ламинатом, то также можно рассмотреть варианты укладки по лагам фанеры или ОСБ вместо доски.

Минимальная толщина фанеры для покрытия пола – 12 мм при шаге лаг 30 см. Минимальная толщина ОСБ – 18 мм при таком же шаге лаг (30 см).

Из опыта, чаще всего для покрытия пола на лагах используется шпунтованная доска, поэтому в данной статье мы рассмотрим подробнее именно этот вариант покрытия пола.

Выбор породы дерева для покрытия

Сосна, ель, пихта – используются для доски пола чаще всего, подходят для полов с небольшой нагрузкой, так как эти материалы довольно мягкие, на них легко делаются вмятины. Если же Вы решили укладывать пол из этих материалов в помещения с большой проходимостью и нагрузкой, то постарайтесь относиться к покрытию максимально бережно и не ходить по нему на тонких каблуках. Не подходит для влажных помещений.

Осина и ольха – лечебные породы дерева, поэтому подойдут для спальни и детской комнаты.

Дуб - плотная и прочная древесина, стоит дороже, но зато пол из такой доски будет очень прочным и долговечным.

Сибирская лиственница – твердая, как дуб, благодаря смолам практически не гниет, поэтому подойдет для любых полов, в том числе с повышенной влажностью, например для бани. Дороже сосны в 2-3 раза. Также для полов в бане можно использовать ольху, березу, бук.

Вообще не используется для дощатых полов - смерека (слишком мягкая древесина), а липа и тополь используется только для нежилых помещений.

Добавлю, что хоть доска из дуба и лиственницы дороже, чем более распространенная доска из сосны, но пол такой точно прослужит не только Вам, но и Вашим внукам (если есть такая цель) в то время, как пол из сосны уже заменят по нескольку раз. Но если нет такой потребности, чтобы доска без замены служила 100 лет, то выбрав доску из сосны Вы можете рассчитывать лет на 50. При правильной укладке и должном уходе конечно же.

Шпунтованная или не шпунтованная доска

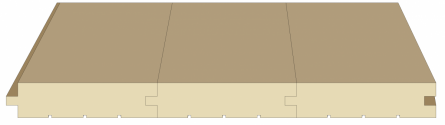

Шпунтованная доска. Соединение в прямоугольный шпунт (шип-паз)

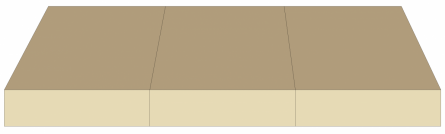

Доска не шпунтованная. Соединение впритык с прямыми кромками

Те полы, которые мы привыкли видеть в старых домах – с щелями и неровной поверхностью, это  полы из обычной не шпунтованной доски. Так что, какой бы идеальной геометрии бы не были новые не шпунтованные доски, Вы должны понимать, что именно так будет выглядеть пол через пару десятков лет. Исключением может быть только не шпунтованная доска из крепких пород дерева, таких как дуб или сибирская лиственница.

Поэтому не шпунтованная доска из недорогих пород дерева (сосна, ель, пихта) подойдет только для чернового пола, т.е. пола, который будет сверху покрываться.

Для чистового деревянного пола нужно брать доску шпунтованную.

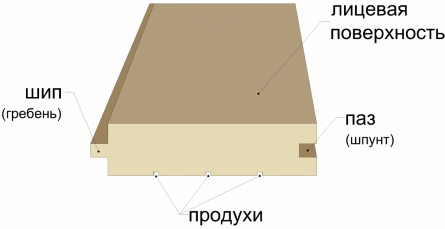

Шпунтованная доска

Это пол совсем другого уровня и совсем не тот, что мы привыкли видеть в старых домах (скрипит, щели, не ровный и т.п.).

Толщина и размер доски для пола

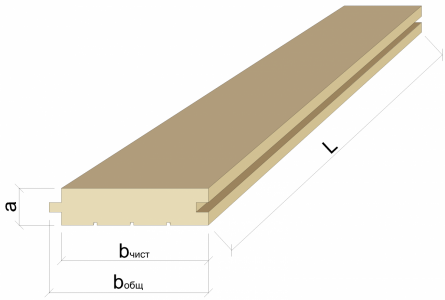

Основные размеры доски

Толщина доски

Доски бывают толщиной от 20 до 40 мм.

Часто при выборе толщины руководствуются принципом – чем толще доска, тем крепче пол. Но в данном случае следует помнить о том, что дерево – это натуральный материал, который имеет свойство ссыхаться и при этом его (дерево) немного ведет, выкручивает. Так если, к примеру, взять для пола доску 40 мм не высушенную как следует в сушильных камерах, а сырую (как правило, ее и берут, так как она дешевле), то такая доска будет вести себя во время естественного высыхания очень резко. Может и саморез вырвать, которым она закреплена. И при этом такая же не достаточно высушенная доска меньшей толщины (22, 24 мм) будет себя вести гораздо лучше (меньше массив, меньше сила массива, соответственно саморезы не повырывает). Поэтому наиболее практичная толщина доски для пола – 22, 24 мм. Если же брать более толстую доску – 30, 40 мм, то только высушенную в сушильных камерах до влажности 10%, максимум 12%.

Ширина доски

Ширина доски бывает тоже разной – 100, 120, 140 и даже 200 мм. Так же, как и с толщиной, тут нужно делать свой выбор в зависимости от влажности древесины. При влажности 12% можно брать широкую доску (150-200 мм), недосушенную лучше взять поуже – 100 мм. Наиболее популярной считается последняя ширина доски – 100 мм.

Длина доски

Доски на пилорамах продаются длиной кратно 1 мету, т.е. 3, 4, 5 и 6 м. Длиннее не бывает. Если доски Вы планируете укладывать со смещением, то в принципе длина не имеет особого значения, и можно заказать доску покороче (она немного дешевле), но сам способ укладки более трудоемкий (много стыков). Если же доски будут укладываться без смещения, то идеально конечно взять доску по длине (или по ширине комнаты). Так, например, для комнаты размером 7х4 м – длиной 4 метра, а для комнаты 4х3 м – длиной 4 или 3 метра.

Варианты укладки доски пола: а) со смещением; б) без смещения

Сорт дерева

Какой сорт выбрать – зависит от назначения дощатого покрытия (чистовой он будет или же будет покрываться сверху) и от финансовой возможности, а также от того каким защитным средством Вы планируете покрывать доски сверху, если это чистовой пол (лак, краска, воск).

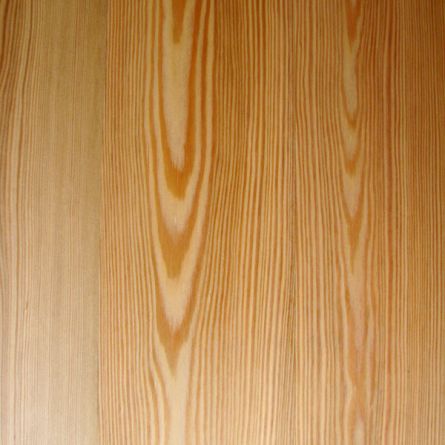

Высший сорт. Доски этого сорта самые качественные, но и более дорогие. Они совсем без сучков, что кстати не всем нравится. Это чисто дело вкуса. Подойдут для покрытия прозрачными составами, под которыми видна структура дерева (лак, воск, масло), и нет смысла покупать такие дорогие доски под такое покрытие, как краска.

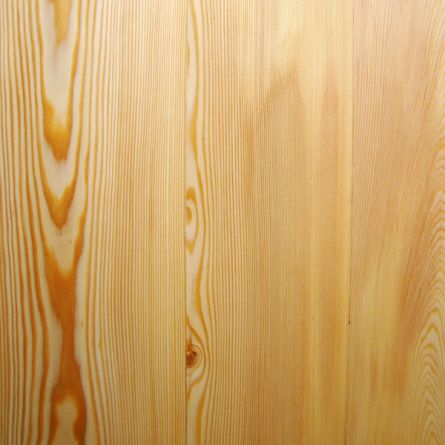

Высший сорт доски

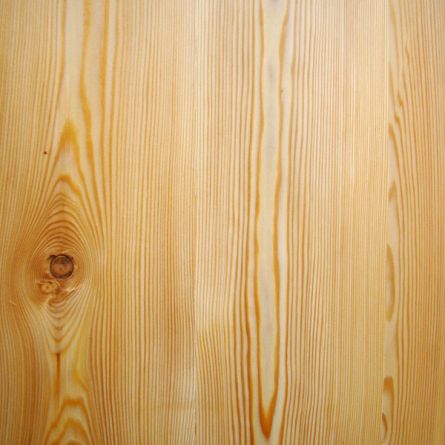

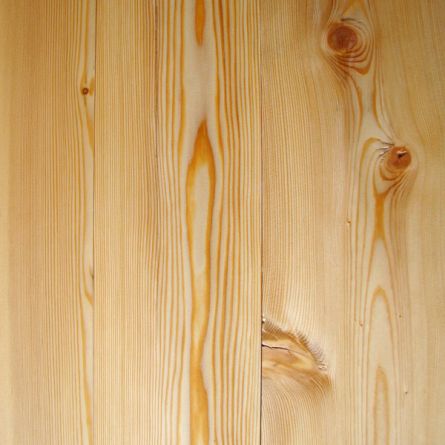

1 сорт. Доска с живыми светлыми сучками. Оптимальный вариант в вопросе цена/качество под покрытие прозрачными составами, проявляющими структуру дерева.

Доска 1 сорта

2 сорт. На поверхности досок видно много сучков, среди них есть мертвые темные сучки. Идеальный вариант для пола под покраску. Сучки все равно видно не будет.

Доска 2 сорта

3 сорт. Доски имеют заметную кривизну, плохую геометрию, много сучков (иногда даже выпадающих). Доска эта заметно дешевле, но дольше и дороже будет её укладка (подгонять, обтесывать, циклевать). Поэтому такая доска - подходящий вариант для полов подсобных и технических помещений, где особо обтесывать и циклевать не нужно.

Доска 3 сорта

Влажность

Как уже говорилось выше – идеальный вариант – это доска, высушенная в специальных сушильных камерах на пилораме до влажности 12%. Такую доску нужно транспортировать и монтировать в сухую погоду (не в туман и не в дождь). Более экономичный вариант – не сушеная доска, влажность 18-20%. Её нужно укладывать как можно быстрее. Т.е. в день поставки уже быть готовым к монтажу (иметь соответствующий инструмент и уже смонтированные лаги пола). Либо если монтаж Вы планируете делать не самостоятельно, то нанимать на день поставки бригаду монтажников. Если не уложить не сушеные доски сразу, то они начнут подсыхать, выкручиваться, выдуваться дугой. Все это приводит в итоге к убыткам, так как такую доску уже придется циклевать, чего можно избежать, уложив ее сразу.

Способ укладки доски (ориентация)

Доски принято укладывать в спальнях и комнатах отдыха - вдоль направления света из окон, а в помещениях повышенной проходимости, типа тамбура и коридора – вдоль направления движения.

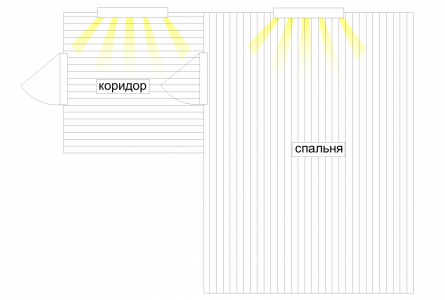

Ориентация укладки доски пола

Утепление пола на лагах

Если речь идет о полах первого этажа, то их нужно утеплять обязательно и всегда, без исключения. Не утеплять можно  только тот пол на лагах, который снизу граничит с отапливаемым помещением, например отапливаемым подвалом. Для утепления пола на лагах лучше всего подойдет паропроницаемый утеплитель, например базальтовая минеральная вата или вата из стекловолокна.  В полах на лагах утеплитель не несет нагрузки, поэтому подойдут мягкие позиции плотностью 30-50 кг/м3. Толщина утеплителя зависит от региона, в котором Вы находитесь, обычно это не меньше 150 мм, но в некоторых регионах России толщина достигает 200 мм, поэтому её нужно считать. Мы делаем такие расчеты, спрашивайте – посчитаем. Если не считать, то лучше взять с запасом.

Устройство деревянного пола на лагах

Порода дерева, сорт, влажность. Лаги делаются чаще всего из недорогого массива сосны, ели, пихты, реже из более дорогого дерева лиственницы. Сорт 2-3. Влажность 18-20%.

Подбираем сечение лаг

Сечение должно быть прямоугольным с примерным соотношением высота  равна 1,5-2 ширины. С таким сечением лаги работают лучше всего.

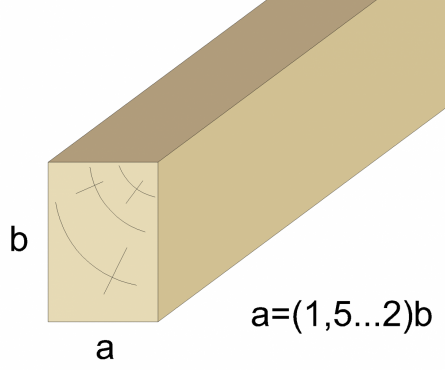

Сечение лаг. Оптимальное соотношение высоты и ширины

Сечение лаг зависит от пролета, на который эти лаги будут уложены. Величина пролета в данном случае – это расстояние между брусьями нижней обвязки, на которые лаги будут опираться.

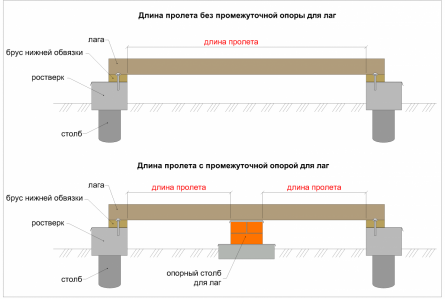

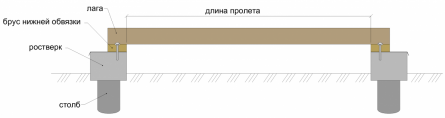

Величина пролета

А также сечение лаг, а именно их высота (h_лаг на рисунке ниже), зависит еще и от толщины утеплителя (h_ут), который нужно будт поместить между ними. И тут нужно обязательно помнить, что между верхней границей утеплителя и доской пола должен быть вентиляционный зазор h_вент=2-3 см. А снизу утеплитель будет укладываться на накат (h_накат), который кладется на черепной брусок (h_ч.б.), закрепленный к лагам.

Таким образом, минимальная высота лаг высчитывается по формуле: h_лаг=h_ч.б.+h_накат+h_ут+h_вент,

_где:

- h_ч.б.=50 мм;

- h_накат≥25 мм;

- h_ут рассчитывается для конкретного региона;

- h_вент=2-3 см.

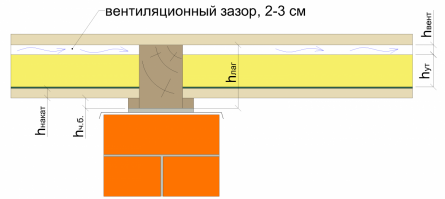

Вентиляционный зазор между утеплителем и доской

Для того, чтобы не укладывать дорогие лаги большого сечения, величину пролета можно уменьшить за счет установки промежуточных опор – опорных столбиков под лаги.

Уменьшение пролета за счет установки промежуточной опоры - опорного столбика под лаги

Ниже я приведу сечения лаг для разных пролетов при условии, что лаги будут уложены не чаще, чем 70 см.

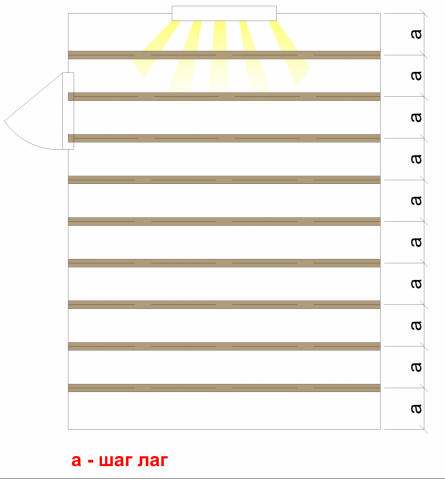

Шаг лаг

Если же у Вас шаг лаг меньше 70 см, то приведенные сечения будут с небольшим (действительно с небольшим) запасом.

(пролет  - сечение лаг)

• 2 м – 110х60 мм;
• 3 м – 150х80 мм;
• 4 м – 180х100 мм;
• 5 м – 200х150 мм;
• 6 м – 220х180 мм.

Если Ваш пролет имеет промежуточное значение, то сечение лаг лучше взять с запасом, т.е. такое что подходит на ближайший к Вашему больший пролет. Либо же спрашивайте, мы Вам посчитаем.

Ну а шаг лаг больше 70 см допустим только при условии покрытия пола толстой доской, больше 40 мм, что встречается крайне редко. Поэтому в рамках данной статьи сечения лаг, уложенных с таким большим шагом (800-1000 мм) мы не рассматриваем. Если у Вас будет такая толстая доска, то спрашивайте, посчитаем.

Промежуточные опорные столбы под лаги имеет смысл устанавливать с шагом от 2 до 1 метра. Оптимально 1-1,2 м. Сечения лаг в таком случае будут такие:

(шаг опорных столбов – сечение лаг)

• 2 м – 110х60 мм;
• 1,5 м – 100х50 мм;
• 1,2 м – 90х50 мм;
• 1 м – 80х50 мм.

Все сечения лаг, которые я привела в этом пункте (с опорными столбами и без них) - оптимальные для указанных пролетов. Брать сечение меньше - не безопасно. А больше можно. Поэтому если у Вас, например, есть в наличии лаги большего сечения, чем Вам требуется, то можно их смело применять.

И еще. Я не учитывала толщину утеплителя, подбирая сечения, так как толщина эта в каждом регионе будет разная, а у кого-то пол вообще будет не утеплен. Так что если Вам требуется уложить в пол, к примеру, 150 мм минеральной ваты на пролет 2 м, то указанное мною сечение для этого пролета 110х60 мм нужно увеличить так, чтобы между утеплителем и доской пола был вентиляционный зазор минимум 20 мм. Считаем - 150+20=170 мм, это и будет наша минимальная высота лаги. Тогда сечение ее может быть 170х60 мм или больше (170х80 мм, 170х100 мм и т.д.).

Шаг лаг

Шаг лаг зависит от толщины покрытия пола. Чем прочнее покрытие пола, тем реже можно ставить лаги. И наоборот, если покрытие пола тонкое и не очень прочное, то лаги придется укладывать часто.

Ниже я приведу разные варианты покрытий пола и рекомендуемый шаг лаг.

(толщина доски – шаг лаг)

• 20 мм – 30 см;
• 24 мм – 40 см;
• 30 мм – 50 см;
• 35 мм – 60 см;
• 40 мм – 70 см;
• 45 мм – 80 см;
• 50 мм – 100 см.

Опорные столбы под лаги

Делаются из кирпича марки М 100. Часто говорят и пишут, что силикатный кирпич нельзя применять на опорные столбики. Это утверждение справедливо только для участков с высоким уровнем грунтовых вод (меньше, чем 2 метра от поверхности грунта). Тогда лучше применить красный кирпич. В остальных же случаях одинаково хорошо подойдет и красный и силикатный кирпич.

Гидроизоляция пола по лагам

Кладется на фундамент для обрыва капиллярного поднятия грунтовых вод, а также на кирпич перед лагами для дополнительной защиты. Количество слоев гидроизоляции зависит от её толщины. Так если гидроизоляция толщиной 3 мм, то достаточно 1 слоя, если тоньше, то в 2 слоя. Толь использовать не рекомендуем, но если она есть у Вас в наличии, то для нормальной гидроизоляции её нужно укладывать в 2-3 слоя.

Звукоизоляция пола по лагам (звукоизоляционные подкладки)

Помогают гасить ударный шум. Кладутся на рубероид непосредственно под лаги. Размером они должны быть чуть больше толщины лаги, примерно на 1 см выступать за край лаги с каждой стороны. Например, для лаги 100х150 мм (ширина х высота), звукоизоляционная подкладка должна быть размером 120х120 мм.

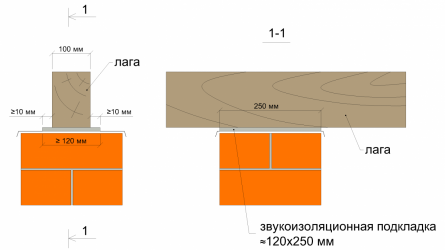

Звукоизоляционная подкладка. Размер выступа за лаги

Делаются такие подкладки из самых разных материалов: обрезки фанеры, ДСП, ОСБ, антисептированные деревянные досточки, пробковая подложка, специальная компенсационная лента или же подложка из вспененного полиэтилена (как под ламинат, только толще). Рекомендуемая толщина такой подложки 1-4 см.

Фундамент под столбики для пола на лагах

Также Вам понадобится небольшое количество бетона для устройства фундамента под столбики. Фундамент этот может быть как отдельным под каждый столбик, так и общим на одну линию столбиков, как Вам удобнее.

Отдельный фундамент под каждый опорный столб

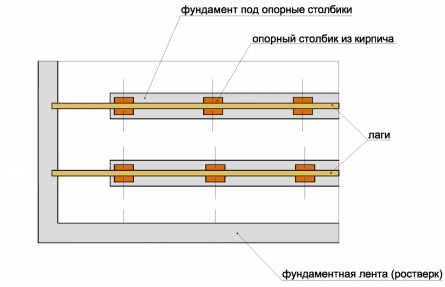

Общая фундаментная лента под каждый ряд опорных столбов

Подготовка основания пола по лагам

Ну и последнее, что Вам понадобится – это щебень (примерно 4 см на всю площадь основания под пол) или мятая глина (примерно столько же, 4-5 см).

Расчет количества материалов для пола по лагам

Для того, чтобы начать расчет, нужно сделать чертеж помещения в масштабе. На чертеже схематически показать окна и двери.

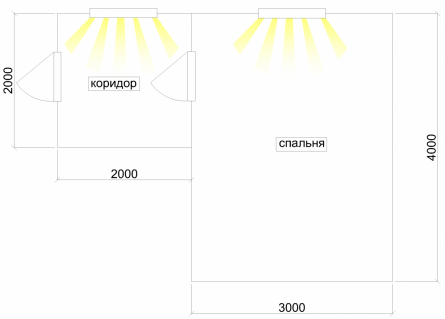

Чертеж помещения

Теперь нужно сделать раскладку лаг пола. Шаг подбираем с учетом толщины доски. Например, у нас будет доска пола толщиной 24 см, лаги под такую доску нужно устанавливать с шагом 40 см.

В первом помещении (коридор) у нас доски будут уложены по ходу движения, а лаги, соответственно, перпендикулярно. Во второй комнате, так как это спальня, доски будут уложены вдоль направления света из окон, а лаги, опять же перпендикулярно. Отступ первой лаги от стены должен быть не меньше принятого шага лаг, т.е. ≤ 40 см. Дальше с шагом 40 см.

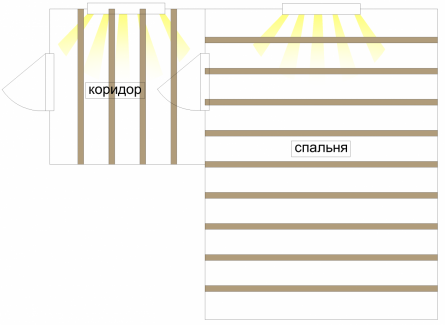

Размечаем оси лаг

Обратите внимание – шаг, это расстояние между осями лаг. Сделав такую раскладку, мы уже знаем, сколько нам понадобится лаг.

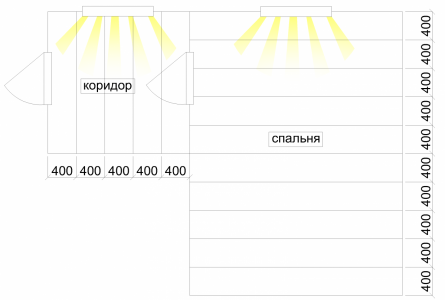

Раскладка лаг

Теперь определимся с сечением этих самих лаг. Допустим нам нужно поместить между ними 50 мм утеплителя, соответственно высота будет 150 мм (50 мм ваты + вентиляционный зазор 20 мм + черепной брусок 50 мм + накат 30 мм = 150 мм).

При нашем шаге 40 см, на пролет 2м (первое помещение) по несущей способности, с учетом требуемой высоты не менее 150 мм, подойдут лаги сечением 150х50 мм (даже с запасом) без дополнительных опорных столбов под лаги.

На пролет 4м (второе помещение) таких лаг без промежуточных опор мало. Тут нужны лаги сечением 150х100 мм. Поэтому у нас есть три варианта.

1. Купить все балки одного сечения (150х100 мм) и использовать их.
2. Купить нужное количество балок сечением 150х50 мм и нужное – 150х100 мм. Но покупать по паре лаг разного сечения по деньгам может обойтись почти так же, как и купить сразу много лаг одного сечения.
3. Купить все лаги меньшим сечением (150х50 мм), но во втором помещении установить промежуточные опорные столбики под лаги. По одному столбику на каждую лагу.

Примечание: Вариант - купить все балки сечением 150х50 мм и срастить их для получения 150х100 мм мы не рассматриваем, так как сращивать балки перекрытия по высоте не рекомендуется. В лаги потом будет крепиться покрытие пола и крепеж будет попадать на стык половинок лаг или близко к стыку, что будет негативно сказываться на надежности закрепления покрытия пола.

Если Вы выбрали третий вариант, то нужно подсчитать количество материалов на столбики. На каждый столбик идет 4 кирпича, кусок рубероида 52х52 см, подкладка под лагу, и бетон на фундамент пол столбик.

Расчет количества доски

Обычно заказ на доски принимается в м². Реже в штуках или м³. Дальше привожу пример расчета.

Площадь. Допустим Вам нужно покрыть доской эти же два помещения: первое 2х2 м и второе 3х4 м.

1.Подсчитываем площадь каждого помещения.

S₁=2х2=4 м²; S₂=3х4=12 м².

2.Теперь суммируем площади S=S1+S2=4+12=16 м²

И определяемся, что наша доска должна иметь толщину 24 мм и ширину 100 мм. Длину нужно заказывать самую удобную, исходя из имеющихся размеров помещения. В нашем случае удобно взять длину 4 м: цельная доска пойдет на второе помещение, а оставшиеся доски мы порежем на 2 части и покроем пол первого помещения. Таким образом, наш заказ будет звучать так: 16 м 2 доски длиной 4 м, шириной 100 мм и толщиной 24 мм.

Штуки. Определяемся, вдоль какой стены будут уложены доски. Например, мы решили уложить их в первом помещении вдоль стороны а (т.е. по ходу движения), а во втором помещении вдоль стороны в (перпендикулярно к входу).

Тогда для расчета количества досок на каждое помещение мы делим длину стороны, перпендикулярно к которой доски будут укладываться (сторона г для 1 помещения и сторона б – для второго) на ширину нашей доски.

Д1=2000мм/100 мм=20 шт.

Д2=3000 мм/100 мм=30 шт.

Итого нам нужно 20 досок длиной 2 метра и 30 досок длиной 4 метра, шириной 100 мм и толщиной 24 мм, либо же 40 досок длиной 4 м.

Объем. Если Вам нужно подсчитать кубатуру (объем) доски, то площадь доски нужно умножить на толщину доски (все в одних единицах).

16 м²х0,024 м=0,38 м³.

Также Вам понадобится материал для покрытия пола (лак, воск, масло, краска) и шпаклевка для дерева.

И не забывайте, что лаги, накат и черепной брусок должны быть пропитаны антисептиком. Желательно до их укладки. Читайте подробно о том, как пропитать дерево антисептиком самостоятельно в пункте Защитная обработка пиломатериалов.

Инструменты для устройства пола по лагам

А также не забудьте подготовить до момента монтажа пола следующие инструменты:

• Молоток;
• Рулетка;
• Водный уровень обычный и водный металлический уровень длиной 2 метра;
• Дрель;
• Перфоратор;
• Электро-лобзик или обычная пила;
• Шуруповерт;
• Гвоздодер;
• Топор;
• Рубанок;
• И расходные материалы (дюбеля, саморезы по дереву, гвозди).

Следующая статья Каркасный дом своими руками. Укладка пола на лагах.
