Крепление деревянных ступеней к металлическому косоуру

В нашем варианте устройства лестницы своими руками наиболее удобен вариант верхнего крепления ступеней к косоуру. Этот вариант крепления ступеней в свою очередь так же можно разделить на несколько способов крепления:

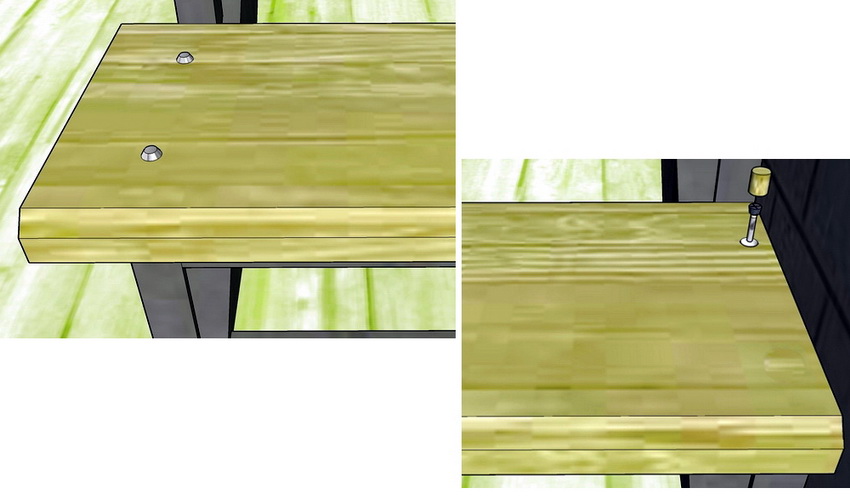

1. Крепление ступени к косоуру с оставлением шляпки метиза на поверхности ступени, соединение болт-гайка или болт-резьба в косоуре.
2. Крепление ступени к косоуру с частичным углублением шляпки метиза в ступень. Соединение, так же как и в первом способе.

Если выбрать первый способ крепления ступеней к каркасу лестницы, то в этом случае необходимо закупать болты с декоративной шляпкой и желательно под ключ шестигранник. При установке таких болтов декоративная шляпка будет служить дополнительным декором лестницы, а если во время эксплуатации лестницы крепление ступеней ослабло, то подтяжку или замену крепежного материала можно выполнить беспрепятственно, потому что доступ к болту и гайки в этом случае свободный и ни что не мешает проведению ремонтных работ.

При выборе второго способа, когда шляпка метиза будет частично углублена в ступень и сверху отверстие будет закрыто деревянной заглушкой или зашпаклевано. В этом случае проведение ремонта ступеней (замена или подтяжка крепления) будет затруднена, так как нам придется высверливать деревянную заглушку для того чтобы добраться до шляпки метиза, а это согласитесь не совсем удобный вариант для ремонта ступеней или подтяжки крепления.

В принципе эти два способа крепления ступеней к косоуру имеют практически равные шансы для их применения, и поэтому мы с вами будем рассматривать в этой статье оба способа. Теперь нам надо определиться с метизами, то есть выбрать наиболее подходящие нам болты для соединения деревянных изделий, в нашем случае это деревянная ступень. Далее нам необходимо выбрать подходящие для обоих способов метизы.

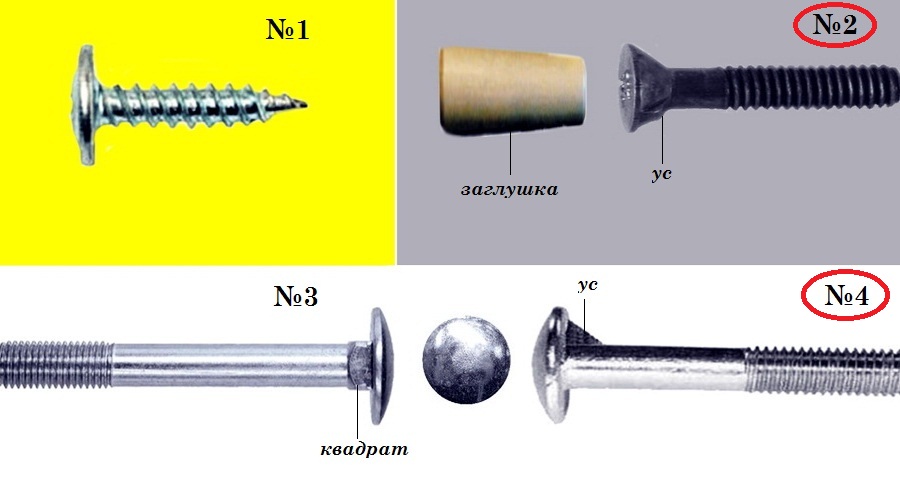

Как видно на фото саморез №1 (на желтом фоне) подойдет для крепления ступени снизу косоура, для выбранных нами способов крепления ступени он соответственно не подходит, поэтому перейдем сразу к рассмотрению других метизов.

На этом же фото справа показан болт с потайной головкой (№2). Этот болт имеет потайную головку с усом, при установке такого болта в отверстие, сделанное в деревянной ступени, во время затяжки гайки болт не сможет проворачиваться, так как ус при затяжке врезается в древесину и служит своеобразным стопором. Сверху отверстие закрывается деревянной заглушкой (слева от болта).

Внизу на фото показаны мебельные болты с полукруглой головкой. Под головкой болта № 3 имеется квадратный подголовок, а под головкой болта № 4 имеется ус. Эти болты, так же как и болт №2 по своей конструктивной особенности не будут проворачиваться в деревянной ступени во время затяжки гайки. Единственное, что головки болтов № 3 и 4 останутся сверху ступени.

Остается сделать выбор болтов. Выберем болт № 4 для первого способа крепления ступени и болт № 2 для второго способа крепления ступени.

Далее сделаем разметку для сквозных отверстий в косоурах лестницы. Нам необходимо сделать как минимум по два отверстия в опорном уголке левого и правого косоура. Давайте рассмотрим пример расчета мест устройства отверстий:

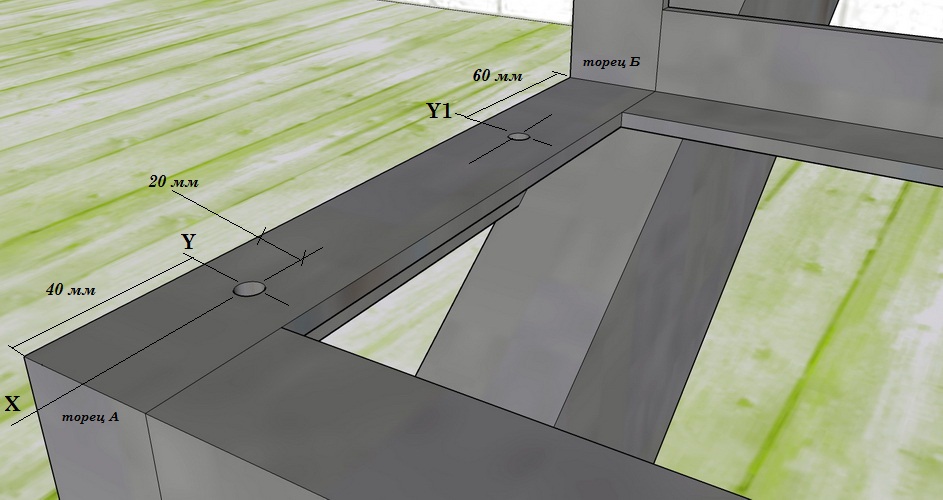

Сначала определим центр отверстия. Для этого от края косоура отмеряем 20 мм (половину ширины полки уголка) и проводим ось Х. Далее от торца А отмеряем 40 мм, и проводим ось Y, от торца Б отмеряем 60 мм и проводим ось Y1, на пересечении осей получаем центр будущих отверстий.

Диаметр отверстий зависит от диаметра болтов, которыми мы будем крепить ступени. Возьмем для примера выбранные нами болты на фото 3. Болт № 2 (DIN 604) и болт № 4 (DIN 607) - диаметр болтов 8 мм. Значит, для устройства отверстий нам потребуется сверло с диаметром больше 8 мм, на пример 8,5 мм. Применение сверла большим диаметром не рекомендуется, для того чтобы обеспечит максимально плотную установку болта.

Теперь необходимо сделать отверстия в ступенях. Разметку мест устройства отверстий в ступенях делаем таким образом, чтобы они совпадали с отверстиями в косоурах.

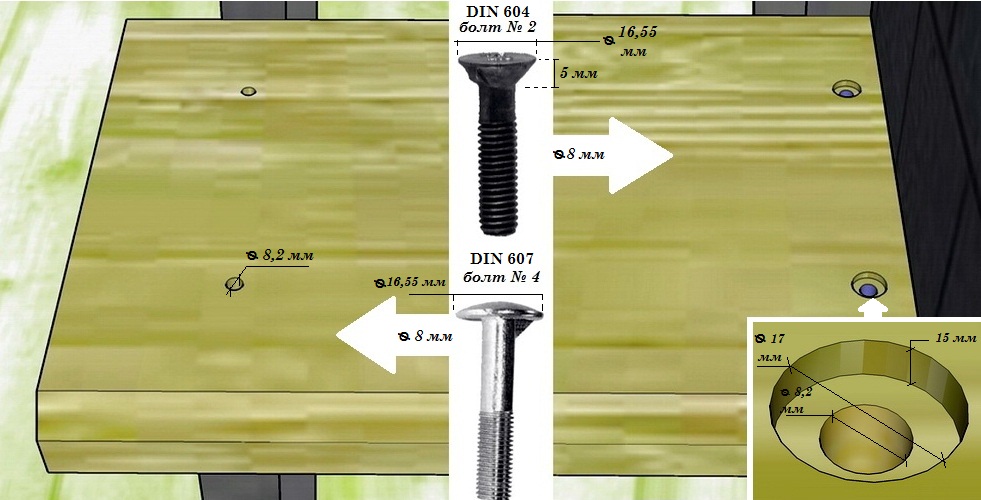

Если мы с вами будем использовать для крепления ступеней болт № 2 с потайной головкой, то в этом случае нам необходимо просверлить два отверстия. Первое отверстие сквозное диаметром 8…8,2 мм. Через это отверстие мы с вами будем устанавливать болт с частичным заглублением его головки, поэтому нам нужно сделать еще одно отверстие диаметром 17 мм и глубиной не менее 15 мм, как показано на рисунке 7 (сноска справа). Почему глубина отверстия именно 15 мм?

Как видно из рисунка 7, головка болта № 2 имеет диаметр 16,55 мм и высоту 5 мм. Значит, при установке болта шляпка займет по высоте как минимум 3…4 мм, а остальная высота отверстия нам нужна для установки деревянной заглушки высотой 10…12 мм. Поэтому мы с вами и сделаем второе отверстие глубиной не менее 15 мм.

При использовании болта № 4 нам достаточно просверлить одно сквозное отверстие диаметром 8…8,2 мм. Для того чтобы ус врезался в ступень, можно сделать несколько не слишком сильных ударов резиновой киянкой по головке болта. С каждым ударом болт будет опускаться, а ус при этом врезаться в ступень и тогда при затяжке гайки болт не будет проворачиваться.

Установка ступеней и подступенков на лестницу

Итак, ступени готовы к установке на лестницу. После того как мы разберемся как крепить подступенок к ступени,- можем начинать установку ступеней и подступенков на лестницу.

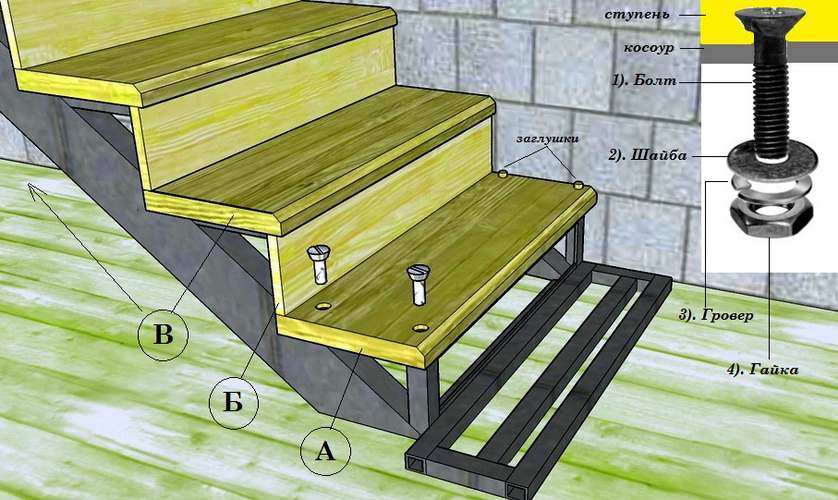

Начнем с нижнего лестничного марша сначала установим нижнюю фризовую ступень (А) крепим ее к косоуру с помощью четырех болтов, например, с потайной головкой и устанавливаем деревянные заглушки. После устанавливаем подступенок (Б) и вторую ступень (В), так же крепим ступень к косоуру. В таком же порядке подступенок - ступень продолжаем установку ступеней на всей лестнице.

Порядок установки метизов показан на рисунке в сноске. Сначала устанавливаем болт, потом на болт надеваем шайбу, гровер и после этого уже накручиваем и затягиваем гайку.

Примечание: Фальшступень и нижний подступенок установим после монтажа лестничного ограждения.
