Крепление косоуров нижнего лестничного марша

В продолжим разбирать вопрос устройства косоуров для лестницы своими руками и рассмотрим такие вопросы как установка и крепление косоуров нижнего лестничного марша.

Для того чтобы установить косоуры на место, необходимо подготовить их для крепления как к промежуточной площадке так и к фундаменту лестницы.

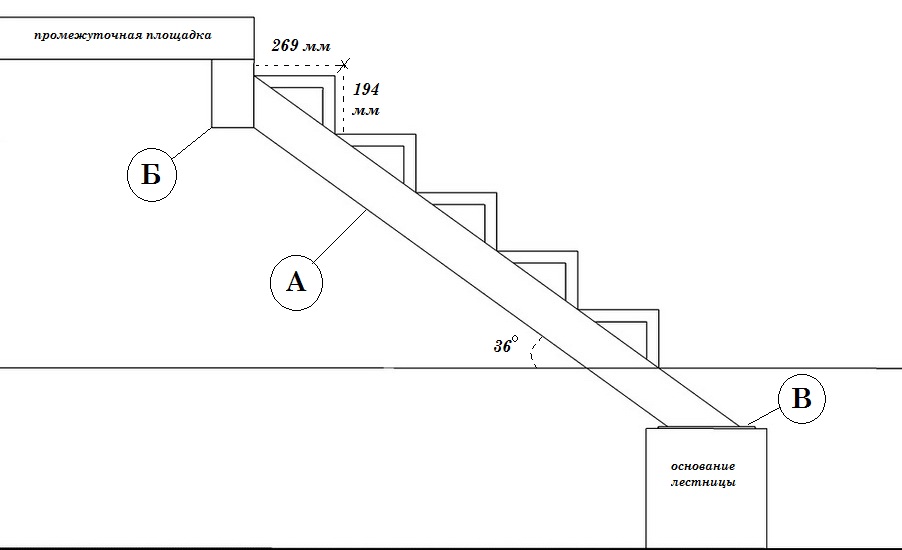

Сначала на схеме отобразим места и способ крепления косоуров нижнего лестничного марша.

К промежуточной площадке косоуры нижнего лестничного марша (А) крепятся к надставкам (Б). Такой способ крепления необходим для обеспечения угла наклона лестницы 36°, а так же высоты и ширины косоуров согласно ранее проведенных расчетов ступеней для лестницы, где ширина косоура равна 269 мм, а высота косоура равна 194 мм. Так же можно видеть, что к фундаменту лестницы, косоуры крепятся через пластину (В) закрепленную к их нижней части. Применяя такой способ установки нижнего лестничного марша, сначала сделаем следующее:

• Установка и крепление надставок (Б) к промежуточной площадке.
• Установка и крепление опорных пластин (В) к нижней части косоуров.

Крепление косоуров к площадке

Начнем с устройства и крепления надставок к промежуточной площадке. Надставки можно сделать из профильной трубы, которую использовали для устройства косоуров. Длина каждой надставки - 226,6 мм (округляем до 227 мм).

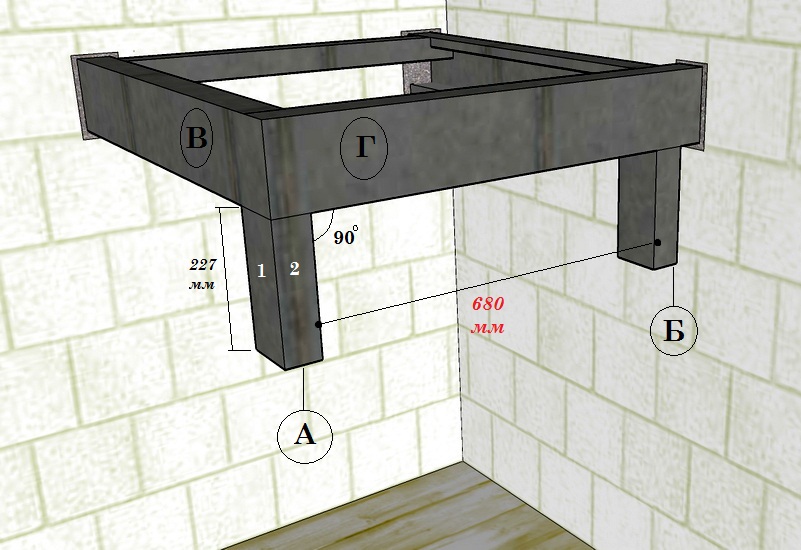

Когда заготовки надставок готовы, можно приступать к их закреплению к консолям промежуточной площадки. Сначала закрепим надставку (А), торцы надставки (1 и 2) должны располагаться заподлицо с торцами консолей (В и Г). Выдерживаем перпендикулярность расположения надставок, при этом угол должен быть равен 90°.

Таким же способом крепим вторую надставку (Б). Расстояние между надставками должно быть равным 680 мм, для контроля расстояния между надставками можно использовать шаблон (например, обрезок бруска с ровными торцами). С помощью шаблона будет проще контролировать расстояние между надставками по всей их высоте. Крепление надставок к консолям промежуточной площадки осуществляем с помощью сварки.

Крепление косоуров к фундаменту лестницы

Теперь, когда промежуточная площадка подготовлена к установке косоуров нижнего лестничного марша, приступаем к следующему действию - установка опорных пластин к нижней части косоуров.

Пластины можно сделать из обрезков листового железа толщиной не менее 5 мм. Для того чтобы через пластину закрепить консоли к основанию лестницы, в них необходимо сделать по четыре сквозных отверстия диаметром позволяющим свободно установить через них, например анкерную шпильку 18 мм. В таком случае отверстия в пластине можно просверлить, используя сверло 19 мм.

Размер пластин в нашем случае можно сделать таким, ширина пластин - 160 мм, длина пластин - 340 мм. Далее, по указанным размерам из листового железа вырезаем две пластины и размечаем места установки анкерных шпилек.

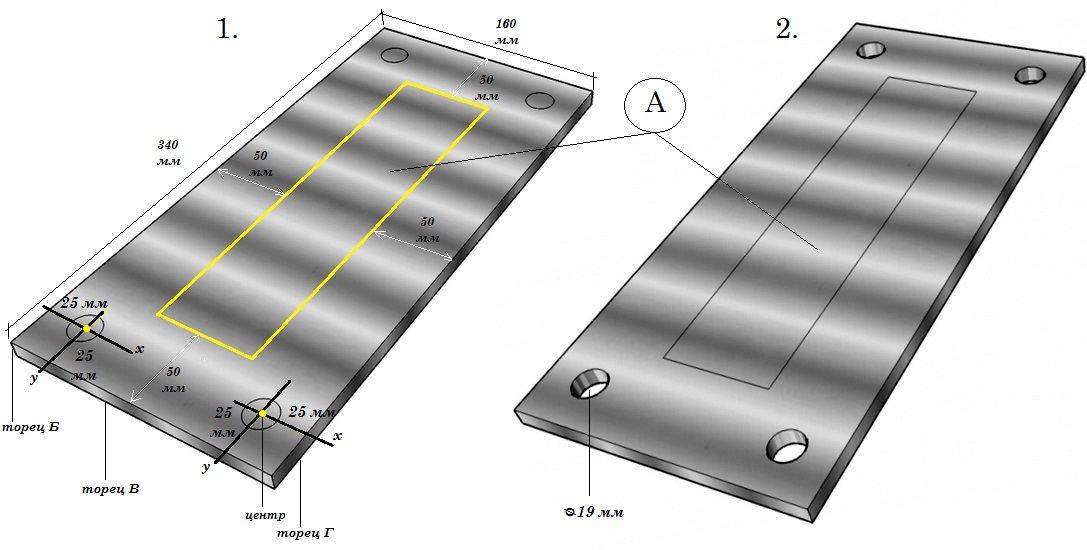

Разметку будущих отверстий под анкерные шпильки можно сделать следующим образом:

• От торца (Б) отмеряем 25 мм и проводим ось Х.
• От торца (В) отмеряем 25 мм и проводим ось Y.
• В месте пересечения осей получаем центр отверстия (на рисунке отмечен желтой точкой).

Таким же методом определяем центр остальных отверстий в опорной пластине. После нанесения разметки центра всех отверстий приступаем к устройству сквозных отверстий необходимого нам диаметра, в нашем случае диаметр отверстий равен 19 мм.

На рисунке, желтым прямоугольником выделено место установки пластины на нижнюю часть косоура. Как видно расстояние от всех четырех торцов пластины до сторон прямоугольника равные, по 50 мм каждое, но это не обязательные размеры и они могут иметь различные значения, то есть пластина может быть прикреплена к косоуру не обязательно с симметричным выступом пластины за его габариты.

Осталось последнее действие перед тем как мы прииступим к установке косоуров, закрепить к нижней части косоуров пластины. Место установки пластины на косоур выделено прямоугольником (желтый), вот по линиям прямоугольника мы и установим пластину на скос косоура и закрепим его с помощью сварки.

Косоуры готовы к установке. Если вы работу по устройству косоуров выполняли один, то желательно для установки косоуров привлечь помощника, так как устанавливая косоуры их необходимо выравнивать относительно друг другу, крепить косоур к промежуточной площадке придется навесу, нет никаких опор, а все эти и другие действия выполнять одному будет довольно таки проблематично. Для примера установки косоуров в нашем случае будет один помощник, теперь можно приступать к выполнению работы.

Установка и крепление правого косоура

Установку начнем с правого косоура, который будет расположен рядом со стеной дома, так как в этом случае нам будет проще контролировать размеры, которые необходимо выдерживать во время выполнения работы, а так же это упростит задачу по установке левого косоура.

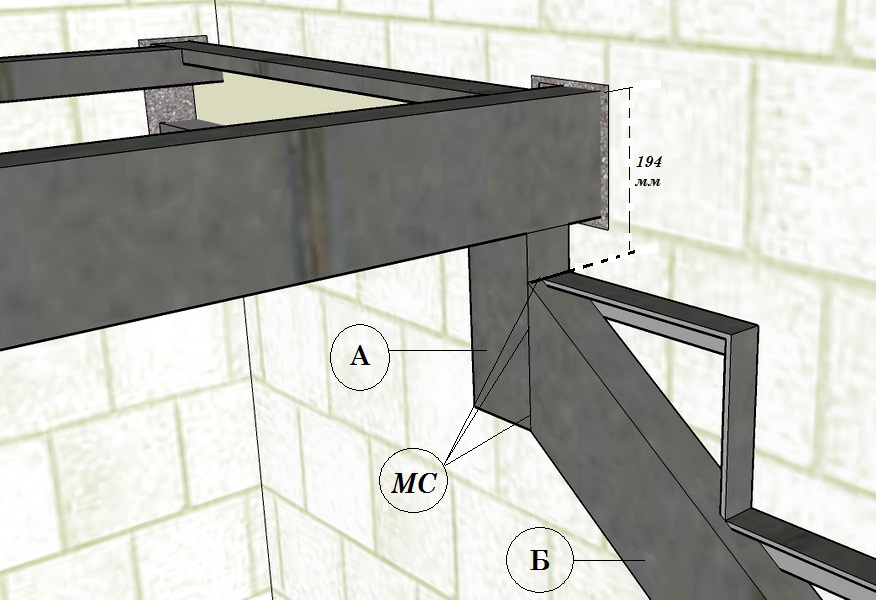

Прежде чем начнем установку косоура, необходимо на надставке сделать отметку, то есть обозначить высоту верхней фризовой ступени. Для этого от верхнего торца консоли промежуточной площадки отмеряем вниз по надставке 194 мм и проводим линию разметки, после этого устанавливаем на место косоур ориентируя верхнюю часть косоура относительно линии разметки.

Далее, выравниваем стороны (А и Б), чтобы они находились в одной плоскости и только после этого осуществляем крепление косоура к надставке, но только в нескольких местах (МС - места сварки), так как нам еще необходимо будет выставить косоур на равном расстоянии от стены по всей его длине.

После того как верхняя часть косоура закреплена к надставке, выравниваем косоур, относительно стены соблюдая расстояние между ними равное 50 мм*. Когда косоур выровняли, проверяем расстояние от лицевого торца надставки до его нижней точки, в нашем случае это расстояние должно быть равно 1677 мм (±0,5 мм).

* - 50мм - расчетное расстояние от лестницы до стены (без отделки) которое было заложено в расчете лестницы.

Правый косоур крепим к основанию лестницы при помощи анкерных шпилек через отверстия в опорной пластине, при этом снова контролируем, чтобы торцы (А и Б) надставки и косоура были в одной плоскости и только после этого крепим косоур к надставке капитальным сварочным швом.

Примечание: Так же желательно контролировать горизонтальность ступеней косоура, это послужит дополнительным гарантом того, что косоур установлен ровно, и при дальнейшем устройстве лестницы у нас не возникнет проблем по выполнению работ.

Установка и крепление левого косоура

Когда правый косоур установлен, можно приступать к работе по установке и креплению левого косоура. Принцип его установки и порядок работ такой же, как и при установке правого косоура, только ориентиром уже будет служить уже не стена дома, а установленный правый косоур.

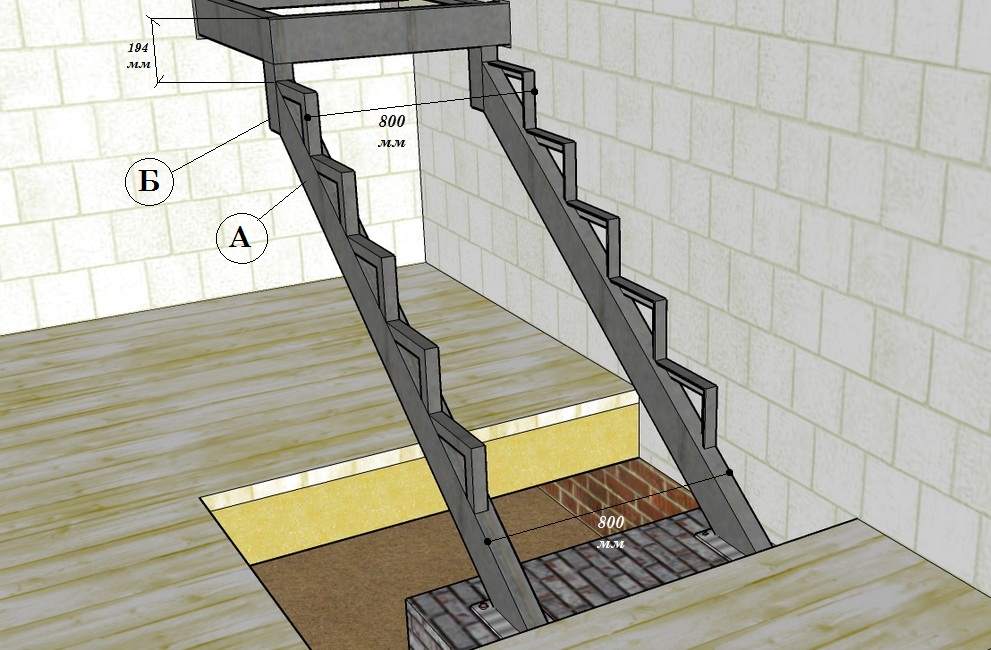

Так как принцип установки не имеет различий, то обозначим размеры, которые необходимо выдерживать во время монтажных работ. При установке левого косоура контролируем размер 194 мм - это высота подъема верхней фризовой ступени она должна быть равная у обоих косоуров.

Так же нам необходимо выдержать расстояние равное 800 мм между косоурами, это расстояние от наружных торцов косоура (ширина лестничного марша). Как и при установке левого косоура, необходимо чтобы торцы (А и Б) надставки и косоура находились в одной плоскости.

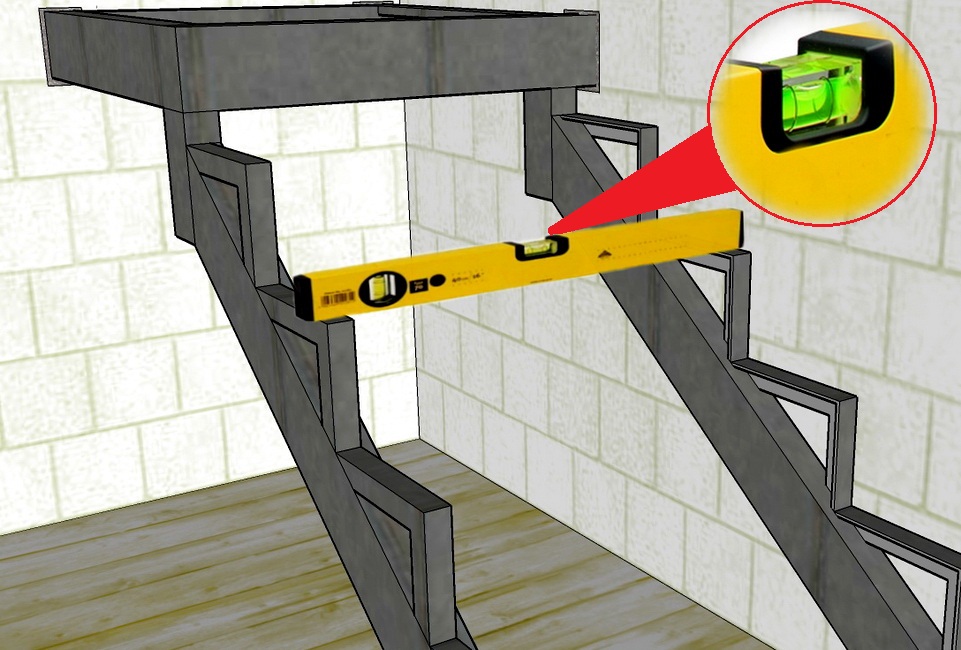

Также рекомендую еще один способ контроля установки косоуров. С помощью строительного уровня, в нашем случае длина инструмента должна быть не менее 800 мм, определяем горизонтальность опорных сторон косоура для установки ступеней.

Если имеются отклонения от линии горизонта, их необходимо устранить, в противном случае ступени будут иметь уклон или перекос и это может вносить определенный дискомфорт при перемещении по таким ступеням. Далее приступаем к установке опорных уголков (перемычек) для ступеней лестницы.
