Крепление косоуров верхнего лестничного марша

Для начала нам необходимо сделать место крепления косоуров к межэтажному перекрытию. В нашем случае мы рассматриваем вариант когда косоуры сверху крепятся к деревянной балке межэтажного перекрытия, а снизу к промежуточной площадке. Поэтому для крепления к перекрытию мы можем сделать, например, следующее - установить на верхний скос косоура металлическую пластину из листового железа толщиной не менее 5 мм, в которой сделаем сквозные отверстия и через них, будем крепить косоуры к балке межэтажного перекрытия.

Крепление косоуров к перекрытию

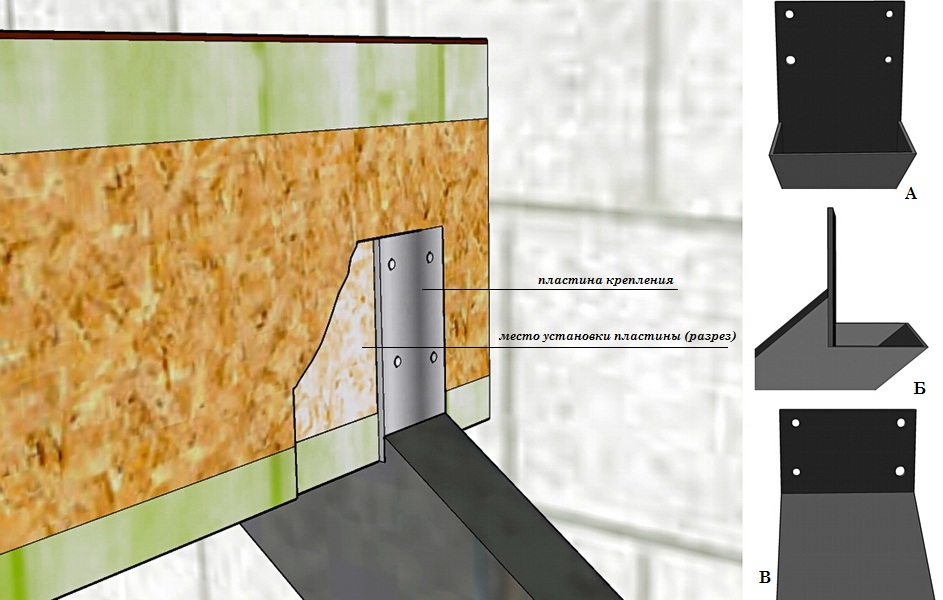

На фото отображен вариант крепления косоура к потолочному перекрытию, пластина утоплена в балку перекрытия - это необходимо для того, чтобы пластина не мешала в дальнейшем при установке декоративной планки, которая будет закрывать места крепления верхнего лестничного марша. На сноске рисунка (справа) показан косоур с установленной на него пластиной (а - вид спереди, Б - вид сбоку, В - вид сзади).

Для того чтобы поверхность пластины была заподлицо с поверхностью торца потолочной балки, необходимо сделать в балке углубления. Такое углубление (паз в форме прямоугольника) можно сделать вручную - с помощью стамески и молотка, а так же механическим способом - с помощью фрезера. Или, к примеру, вставить в патрон дрели пальчиковую фрезу и с ее помощью сделать углубление (но это трудоемкий и длительный процесс, так же как и ручной способ устройства посадочного места под пластину косоура).

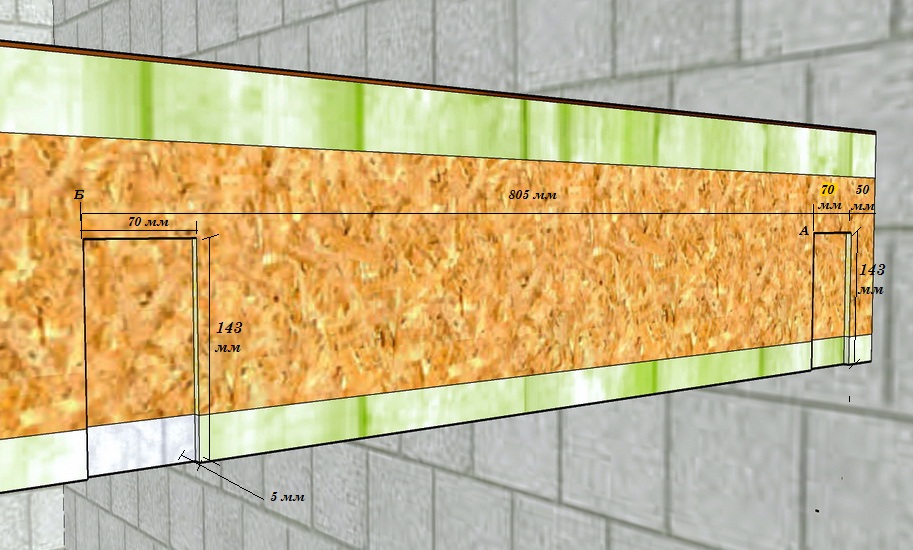

Ширину и высоту паза делаем больше габаритов пластины на 3-5мм. Разметку под посадочные места начнем от стены (так легче сориентироваться). От стены отмеряем 50 мм и делаем разметку паза с ранее оговоренным припуском - плюс 3-5мм. От края (А) первого паза, отмеряем 800 мм (ширина лестницы) плюс 5 мм припуск, итого 805 мм и проводим линию (Б), от линии (Б) отмеряем вправо 60 мм (ширина косоура и пластины) плюс 5 мм припуск и делаем второй паз. Высота обоих пазов равна 143 мм с учетом припуска.

Выбор метизов для крепления косоуров к перекрытию

При выборе крепежного материала (метизов), который будем использовать для крепления косоуров лестницы к балке потолочного перекрытия, необходимо знать их прочность, то есть какой вес выдерживает один такой метиз. В нашем случае, необходимо учитывать, что основная нагрузка, это нагрузка - «на срез».

Для того чтобы избежать в процессе эксплуатации среза крепежного материала, нам необходимо знать величину постоянной нагрузки на крепежный материал и величину переменной нагрузки. Давайте посчитаем величину постоянной нагрузки, сначала узнаем, какой количество материалов у нас ушло на устройство верхнего лестничного марша:

• Труба профильная прямоугольная (ГОСТ 8645-68) размером 140х80х5 мм. Длина заготовки косоура 2919 мм (5838 мм длина трубы двух косоуров или 5,8 метра). Общая масса заготовок при весе одного метра трубы 16,15 кг равна 93,67 кг (округлим до 93,7 кг).

• Уголок (ГОСТ 8509-93) размером 40х40х5 мм. 17 перемычек по 720 мм и на устройство уголков косоура ушло 3704 мм. Итого израсходовано уголка - 15944 мм (для расчета 16 метров уголка). Общая масса при весе одного метра уголка 2,98 кг равна 47,68 кг (округлим до 47,7 кг).

Итого постоянная нагрузка на крепежный материал будет равна 141,4 кг. Предполагаемый средний вес временных нагрузок 90 кг (например, возьмем члена семьи с наибольшим весом). Если мы с вами будем использовать в качестве крепежного материала, например, саморез - «глухарь» 10х120 мм, то даже по самым приблизительным расчетам видно, что таких саморезов вполне достаточно, чтобы надежно закрепить косоуры верхнего лестничного марша к деревянной балке потолочного перекрытия.

Один такой саморез выдерживает нагрузку примерно до 100 кг (технические характеристики лучше всего, уточняйте у продавцов строительных магазинов), у нас с вами будет использовано 8 штук таких саморезов, значит, они могут выдержать нагрузку до 800 кг, в нашем случае по предварительным расчетам максимальная нагрузка суммарно составит 231,4 кг. Запас прочности составляет не менее 70%.

Крепление косоуров к площадке

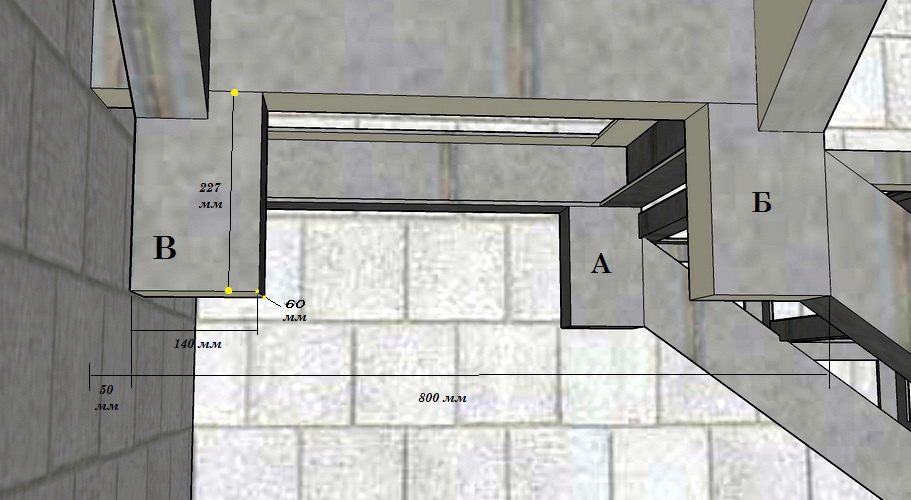

Прежде чем устанавливать косоур верхнего лестничного марша, рекомендую установить еще одну надставку (В), такую же, как надставки (А и Б), к которым крепили косоуры нижнего лестничного марша, рисунок 3. Такая надставка послужит как дополнительной опорой верхнего косоура, так и в дальнейшем облегчит задачу при выполнении декоративно-отделочных работ.

При установке надставки (В) выдерживаем расстояние между наружными торцами надставок (В и Б) равное 800 мм, от надставки (В) расстояние до стены дома должно быть 50 мм. Теперь переходим к выполнению работ по установке и креплению косоуров верхнего лестничного марша. Для выполнения этой работы нам потребуется как минимум один помощник.

Установка и крепление правого косоура

Порядок установки косоуров верхнего лестничного марша, такой же, как и при установке косоуров нижнего лестничного марша. Сначала устанавливаем косоур у стены дома, расстояние от стены на основании проведенных расчетов 50 мм. Выдерживаем это расстояние, как в верхней точке, так и в нижней точки крепления косоура.

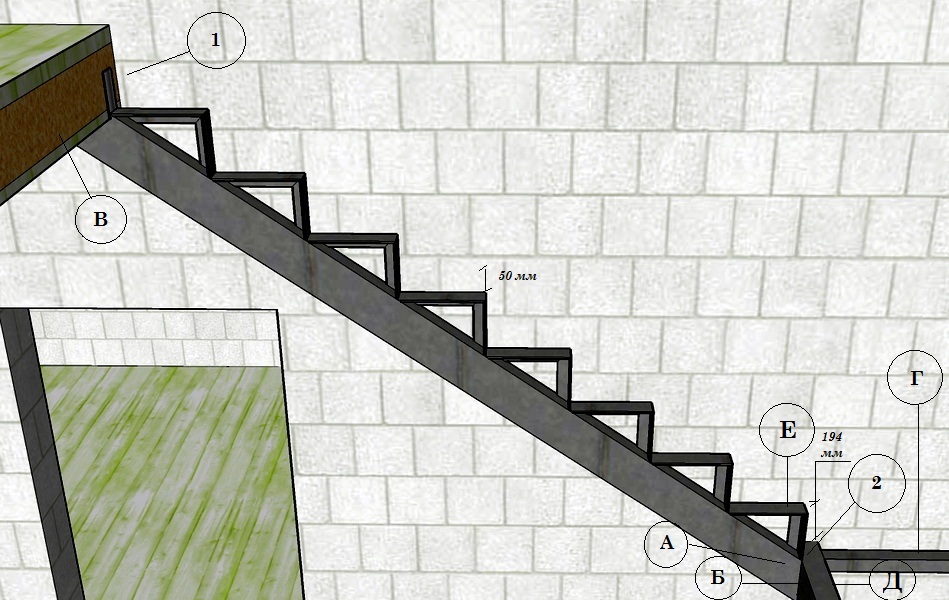

При креплении косоура к балке перекрытия (В) сначала необходимо установить один крепежный материал (саморез, саморез - «глухарь»), а наш помощник тем временем выравнивает торец (А) косоура, относительно торца (Б) консоли промежуточной площадки (Г). Угол между торцами должен быть 90°, расстояние от поверхности торца (Д) до поверхности торца (Е) опорного уголка косоура должно составлять 1974 мм. После того как все размеры выдержаны можно крепить косоур к промежуточной площадке с помощью сварки, далее осуществляем его капитальное крепление к балке потолочного перекрытия.

Примечание: Допустимое отклонение косоура (Б) относительно поверхности промежуточной площадки (В) не более 2 мм (А, выделено красным цветом). В противном случае, при превышении указанного допуска, угол наклона лестница будет изменен, а так как у нас с вами заготовки опорных уголков косоура уже сделаны под наклон лестницы, который приведен в расчетах, то в этом случае мы получим уклон ступеней более 2 градусов. И, казалось бы, не значительный угол наклона ступеней может вносить дискомфорт в перемещение по таким ступеням.

Установка и крепление левого косоура

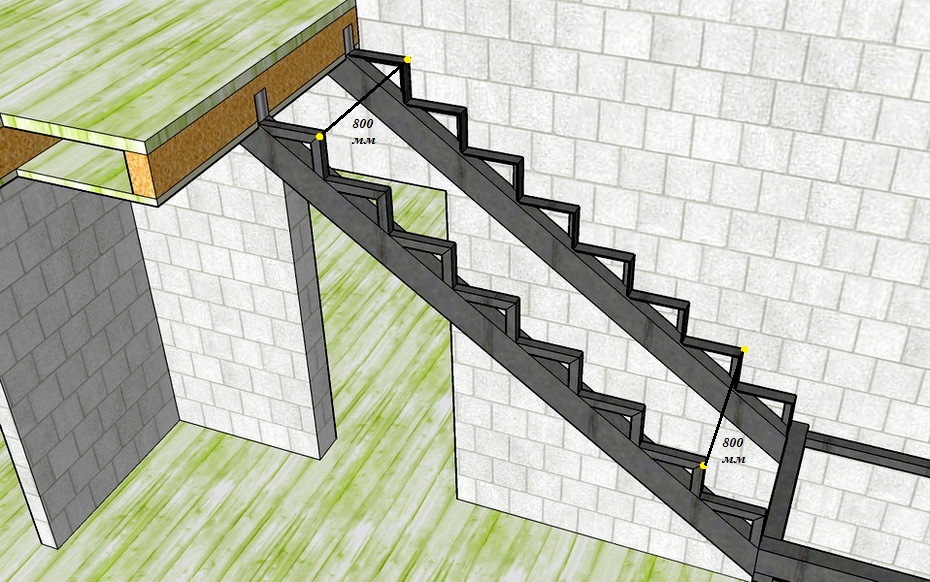

При установке и креплении второго косоура, необходимо выдерживать расстояние между ними равное 800 мм, по всей длине лестничного марша:

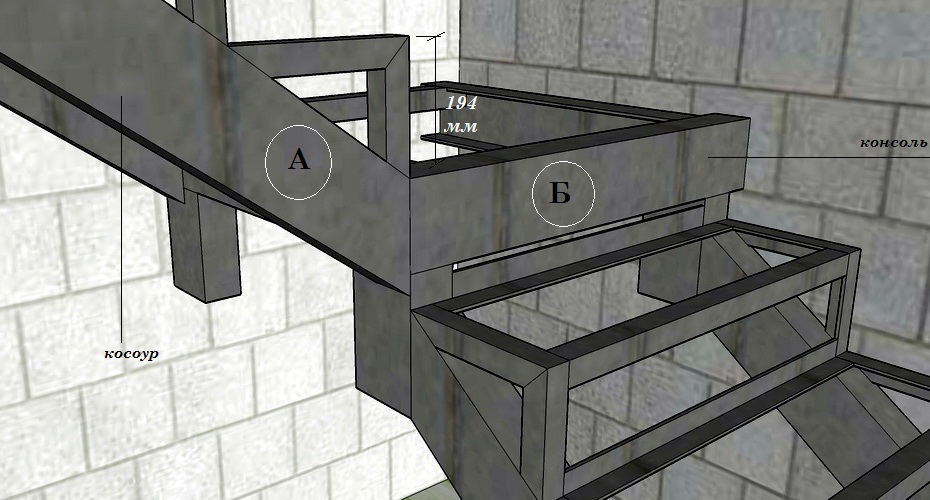

При креплении второго косоура к промежуточной площадке, кроме расстояния между косоурами необходимо контролировать размер высоты опорного уголка относительно поверхности консоли, которое должно быть таким же, как и у первого косоура - 194 мм. Поверхность торца (А) косоура должна располагаться в одной плоскости с поверхностью торца (Б) передней консоли промежуточной площадки:

Далее: Изготовление и установка опорных перемычек между косоурами.

Основная статья цикла Косоуры для лестницы своими руками.
