Крепление ограждения лестницы
Теперь, когда установлены ступени на оба лестничных марша, мы приступаем к установке секций ограждения лестницы. Работу будем проводить поэтапно, сначала установим секцию ограждения нижнего лестничного марша, потом установим секцию ограждения верхнего лестничного марша. После установки секций выполним работу по их соединению в районе промежуточной площадки, а в завершении работ по устройству ограждения лестницы изготовим и установим балюстрады - это ограждение вокруг лестничного проема.
Примечание: После установки на лестничные марши ступеней, можно выполнить работы по черновой отделке стен - оштукатурить стены или сделать каркас и черновую обшивку стен по каркасу. Это зависит от выбранного вами варианта финишной отделки стен дома. На рисунке 1 стены оштукатурены.
Инструменты для установки секций ограждения лестницы
Для выполнения работ по монтажу лестничного ограждения нам потребуются инструменты. Давайте определим список основных инструментов и заранее их подготовим:
- Сварочный аппарат (для устройства соединения секций).
- Болгарка (с отрезными кругами).
- Электрический шуруповерт и отвертка (для крепления секций ограждения к ступеням).
- Уровень строительный (линейный и уровень-угольник).
- Молоток, рулетка, карандаш.
Так же необходимо заранее подготовить метизы, в нашем случае мы будем использовать саморезы, для крепления опорных столбов к ступеням лестничных маршей. Нам потребуется 13 штук саморезов с минимальным размером 3,5х16 мм.
Примечание Если основание балясин не будете закрывать декоративными элементами, то в этом случае желательно использовать саморезы с потайной головкой чтобы они при креплении опорных столбов к ступеням были заподлицо с поверхность подпятника.
Крепление секции ограждения нижнего лестничного марша
Для крепления секции ограждения нам потребуется помощник, так как одному ровно установить и закрепить секцию ограждения будет проблематично.
Прежде чем мы приступим к креплению нижней секции лестничного марша, хочу обратить внимание на то, что по своей конструктивной особенности нижний опорный столб крепится к каркасу фальшступени. Поэтому нам необходимо рассмотреть этот момент более подробно:

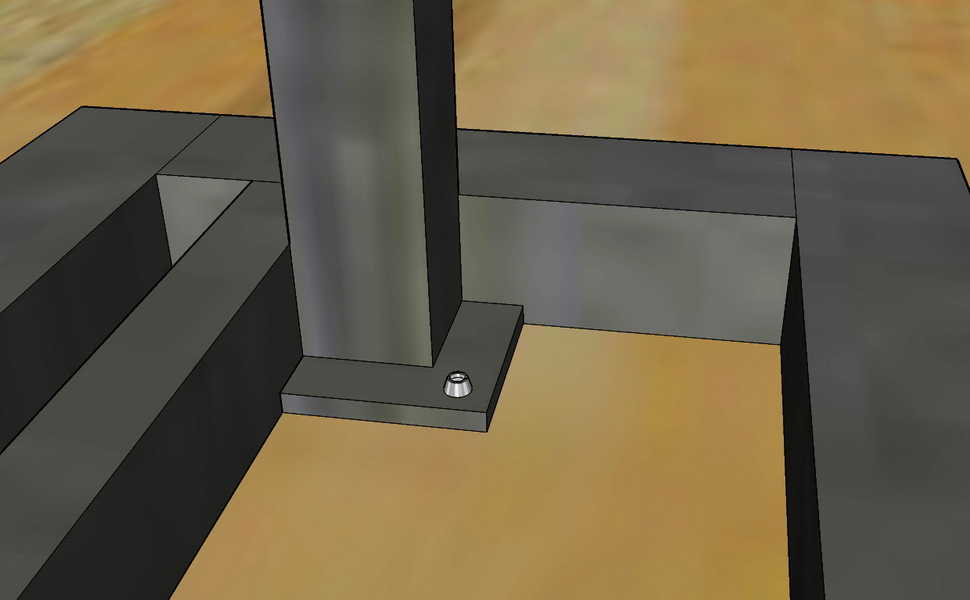

Как можно видеть на рисунке, нижний опорный столб устанавливается между конструктивных элементов каркаса ступени. Получается, с двух сторон опорного столба подпятник нам придется обрезать с помощью болгарки, чтобы мы могли вплотную к каркасу ступени установить столб и закрепить его с помощью сварки.

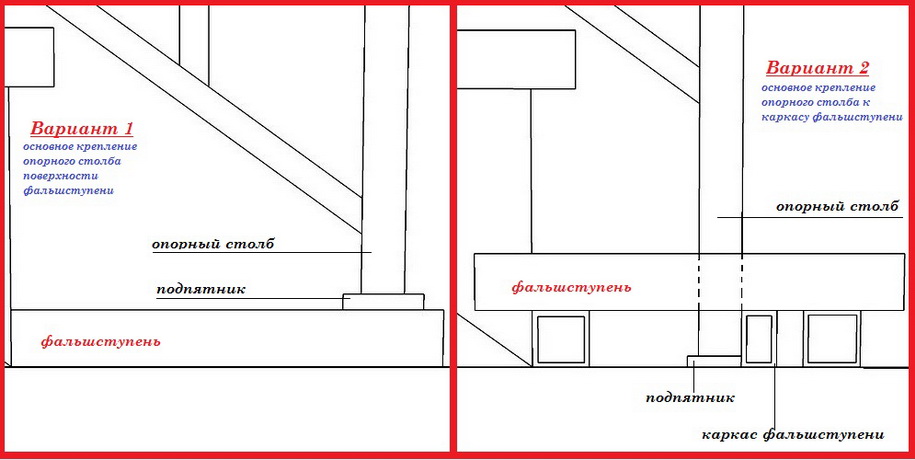

Почему надо обрезать подпятник, если его можно в таком варианте крепления вообще не крепить к основанию столба? Есть два варианта устройства фальшступени по проекту лестницы:
Так вот если ступень без каркаса (вариант, который указан в расчете ограждения лестницы), то в этом случае крепление нижнего опорного столба осуществляется только с помощью саморезов к поверхности ступени, а во втором варианте основное крепление к каркасу фальшступени и частично к основанию пола.
Итак, разобравшись с вопросом по вариантам установки секции лестничного ограждения, переходим к выполнению монтажных работ. Устанавливая на место секцию лестничного ограждения, мы временно зафиксируем опорный столб к основанию пола (можно одним саморезом) и точечным креплением с помощью сварки подпятника к каркасу.
Такой вариант крепления нижнего опорного столба позволит нам беспрепятственно выравнивать столб по вертикали и уже после того, как мы закрепим верхний опорный столб, то только тогда выполним капитальное крепление нижнего опорного столба к каркасу ступени.

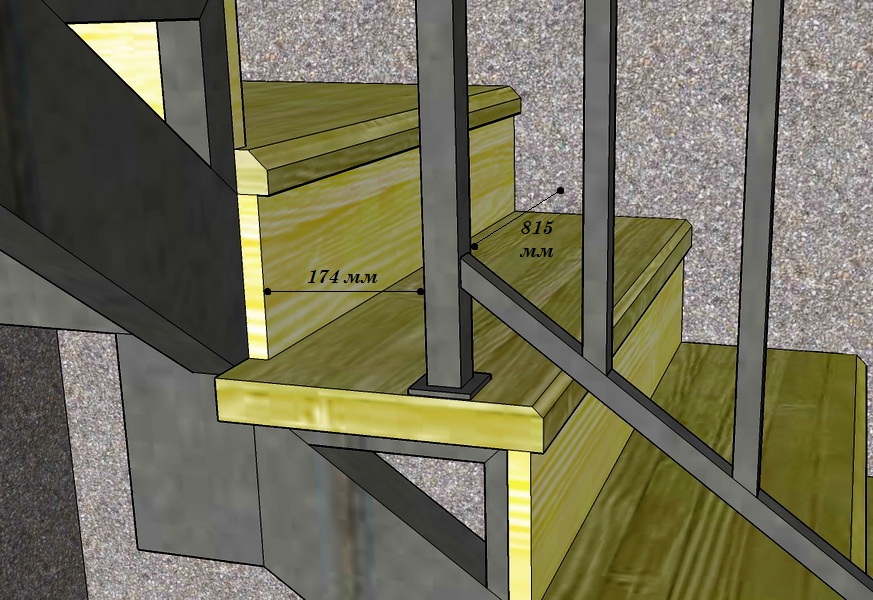

Верхний опорный столб секции лестничного ограждения ориентируем относительно стены и относительно подступенка. Расстояние от подступенка до опорного столба составит 174 мм (от косоура 194 мм), а от стены 815 мм. Как показано на рисунке:
Для того чтобы опорные столбы секции ограждения располагались на одной оси, мы верхний столб, должны сориентировать относительно нижнего столба, а не по прикрепленным к ним подпятникам. Так как может получиться то, что подпятники будут смещены на несколько миллиметров и тогда столбы не будут расположены на одной оси, в этом случае лучший вариант - это ориентировать установку секции ограждения по опорным столбам.
Примечание Расстояние 815 мм взято с тем учетом, что между стеной и правым косоуром зазора 50 мм, который был заложен в расчетах лестницы уже нет, так как выполнена работа по оштукатуриванию стен. Если вы еще не проводили оштукатуривание стен, то тогда контрольной точкой будет служить правый торец ступени, при этом расстояние все равно должно быть равно 815 мм.
Вертикальность установки ограждения дополнительно контролируем с помощь строительного уровня - угольника. Этот способ контроля вертикальности опорных столбов и в целом всей секции ограждения нижнего лестничного марша применяем в сочетании с контролем расстояния от поверхности стены дома до торца опорного столба, по всей его высоте.
Принцип распределения работ: один человек располагается наверху (в районе верхней фризовой ступени нижнего лестничного марша) и выполняет работу по установке верхней части секции ограждения. Другой человек располагается внизу - выполняет работу по установке нижней части секции ограждения (желательно чтобы этот человек имел навык выполнения сварочных работ).
Крепление секции ограждения верхнего лестничного марша
Верхняя секция лестничного ограждения устанавливается по такому же принципу, как и нижняя секция. Расстояние от стены (от края ступени) до секции должно быть равным 815 мм (до опорных столбов). Как правильно сориентировать нижний опорный столб секции относительно верхнему опорному столбу нижней секции ограждения?

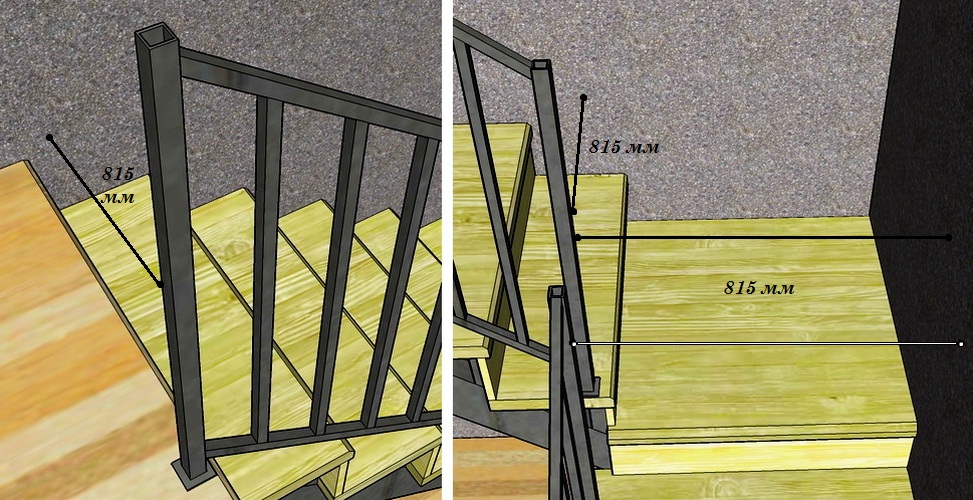

Как видно на рисунке (справа), верхний опорный столб нижнего лестничного марша находится на расстоянии 815 мм от стены (правого торца ступени), нижний столб верхней секции, располагаем на таком же расстоянии от стены (А и Б). Верхний столб (слева на рисунке) так же устанавливаем от стены (Б) на 815 мм.
Вертикальность установки секции ограждения контролируем так же с помощью уровня - угольника. Крепление верхней секции лестничного ограждения не требует применения сварки, так как крепим ее с помощью саморезов к нижней ступени и к основанию потолочного перекрытия.
Что нам еще нужно сделать? Совершенно, верно - соединить между собой установленные секции ограждения.
Соединение секций лестничного ограждения

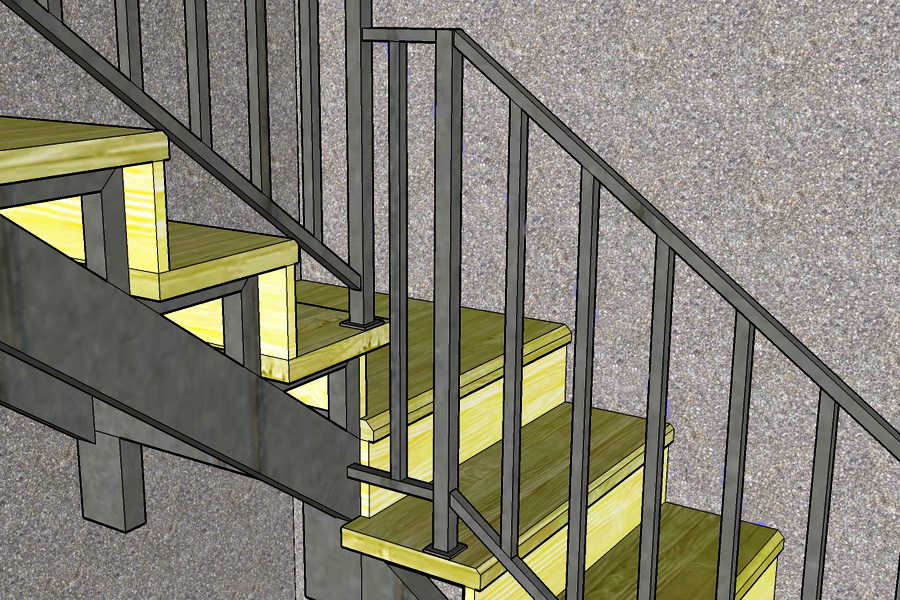

Так как у нас по расчетам ограждения лестницы получаются разноуровневые ограждения верхнего и нижнего лестничного марша на месте их соединения, то можно использовать такой вот вариант их соединения - своеобразное продолжение нижней секции ограждения с прямолинейным расположением подперильника и подбалясника при наличии одной балясины:
Для устройства такого соединения нам потребуется профильная труба сечением 20х20 мм, длина заготовок:
- Подперильник (В) - 149 мм;
- Подбалясник (Е) - 194 мм;
- Балясина (Г) - 783 мм.

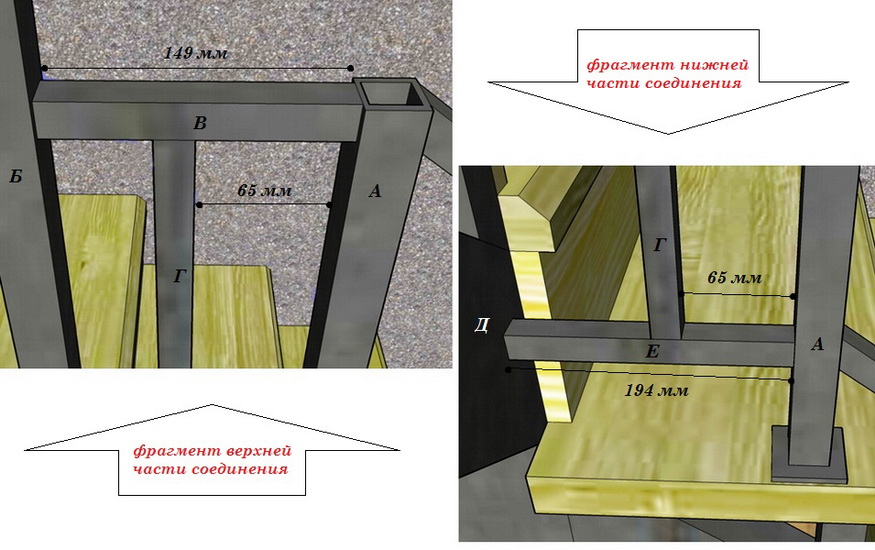

Такой конструктивный элемент соединения секций ограждения можно сделать как на месте соединения, так и отдельно и потом выполнить соединение секций. На рисунке отображен способ устройства непосредственно на месте соединения секций:
Сначала устанавливаем на место, между опорными столбами (А и Б) заготовку (В), далее устанавливаем заготовку (Е) между столбом (А) и косоуром верхнего лестничного марша (Д). Когда обе поперечные соединительные заготовки установлены, между ними устанавливаем балясину (Г). Все крепления осуществляем с помощью сварки.
Для того чтобы верхняя часть лестничного ограждения (в районе подперильника) получила дополнительную устойчивость и полностью исключить появление возможных колебаний ограждения в районе подперильника, можно установить деревянный поручень, так же это будет неплохим дизайнерским решением.
Далее: Установка поручней на лестницу.
Основная статья цикла Ограждение для лестницы своими руками.
