Монтаж перегородок из ГКЛ на металлическом каркасе

Этот вид каркасно-обшивных перегородок имеет следующее конструктивное устройство. Коротко:

1. Устройство каркаса из металлического профиля ПН и ПС.
2. Обшивка каркаса листами ГКЛ в один или два слоя.
3. Заполнение пространства между листами ГКЛ звукоизоляционными материалами.

Как видно из выше перечисленных пунктов, монтаж гипсокартонной перегородки имеет много общего с монтажом деревянной каркасной перегородки – это устройство каркаса, обшивка каркаса. Разница только в применяемых материалах, а так же есть некоторые отличия в соединении конструктивных элементов каркаса.

Для того чтобы иметь более полное представление об отличиях в устройстве этих перегородок, мы с вами в продолжении статьи сразу перейдем к вопросу монтажа гипсокартонных перегородок. Но сначала для этого нам необходимо задать определенные технические условия, на основании которых мы и будем разбирать пример устройства такого вида перегородок.

Технические условия

Для примера, на котором мы с вами будем изучать вопрос монтажа этих перегородок, определим следующие требования:

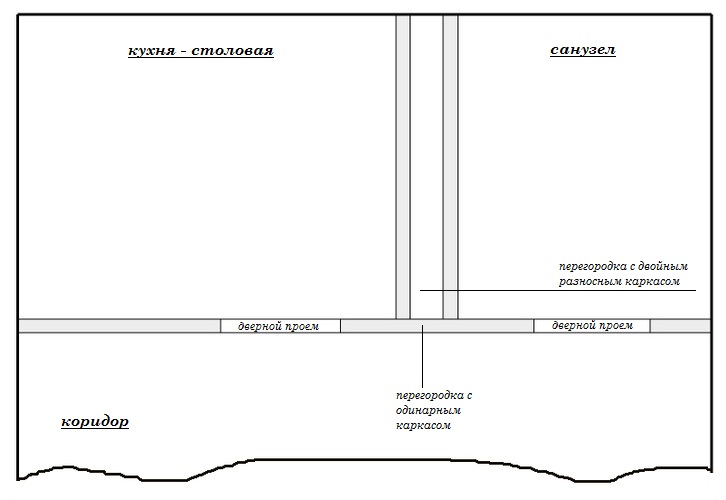

1. Разделить часть пространства в доме двумя гипсокартонными перегородками на несколько помещений.
2. Первая перегородка с устройством одинарного каркаса.
3. Вторая перегородка с устройством двойного разносного каркаса для возможности последующей прокладки коммуникаций.

Для примера возьмем монтаж гипсокартонных перегородок между санузлом, кухней–столовой и коридором (прихожей). Посмотрим, какие основные материалы потребуются для устройства перегородок с такими условиями:

1. Профиль направляющий 50х40 мм – устройство верхних и нижних направляющих.
2. Профиль стоечный 50х50 мм – устройство вертикальных стоек и горизонтальных перемычек каркаса.
3. Плитный утеплитель для устройства внутренней звукоизоляции.
4. ГКЛ и ГКЛВ для устройства стен перегородок. Толщина листов 12,5 мм.
5. Саморезы для соединения конструктивных элементов каркаса и для крепления листов ГКЛ и ГКЛВ к стойкам каркаса.

Так же могут потребоваться такие материалы как: деревянный брусок (50х50 мм) для усиления стоек дверного проема, профиль угловой для отделки углов дверного проема, уплотнитель для прокладки между профилем полом, стенами и потолком дома (изоляция структурного шума).

По техническим условиям листы ГКЛВ будут расположены со стороны перегородок находящихся в помещениях кухня-столовая и санузел. Со стороны коридора (прихожей) каркас перегородки будет обшит листами ГКЛ.

Монтаж каркаса для перегородки из гипсокартона

Разметка мест установки каркаса

Исходной точкой для разметки можно определить стены дома и от них отмеряя определенное расстояние делать контрольные точки, которые будут, служить ориентиром для установки направляющих каркаса перегородок.

Но все же рекомендую вам проверить вертикальность будущих боковых стоек каркаса. Это можно сделать следующим образом.

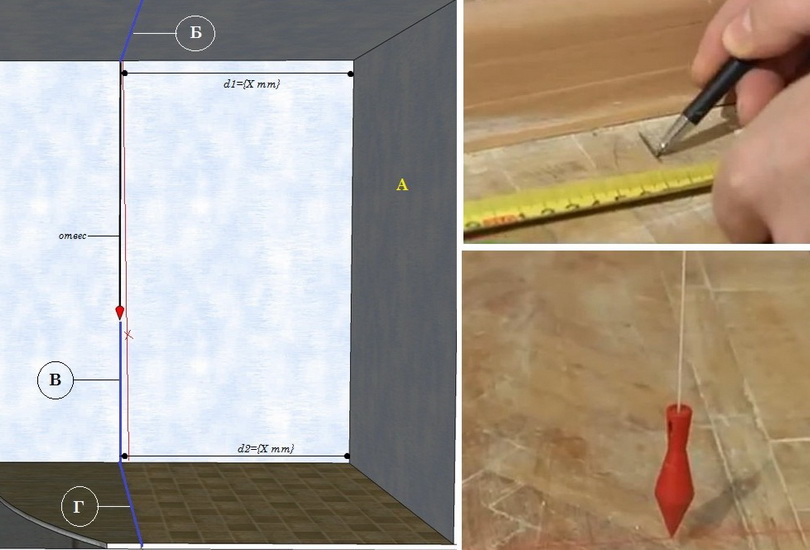

Когда на потолке сделана разметка (Б) и следующим шагом будет нанесение разметки (В и Г) на стену и на пол, то тогда с помощью отвеса необходимо проверить, правильно ли сделана контрольная точка на полу и на стене. Если правильно, то отвес должен быть с ними на одной линии (с разметкой (В и Г)).

В том случае, если в результате измерения от стены (А) линия разметки (В) отклоняется от оси (красная перечеркнутая линия) относительно отвеса, то тогда ориентиром для разметки (В и Г) уже будет не стена (А), а результаты измерения, проведенные с помощью отвеса. На это влияет то, что стена (А) имеет отклонения от вертикальности (неровная кладка или штукатурка стены выполнены с отклонениями).

Установка направляющих каркаса перегородок

По нанесенным линиям разметки или контрольным точкам, к потолку и полу крепятся направляющие (ПН – профиль направляющий 50х40 мм). Если у вас дом каменный, пол и потолок сделаны из бетонных плит, то в этом случае сначала необходимо сделать глухие отверстия, в которые будут установлены анкерные болты при креплении профиля. Так же можно крепить направляющие и боковые стойки с помощью дюбелей.

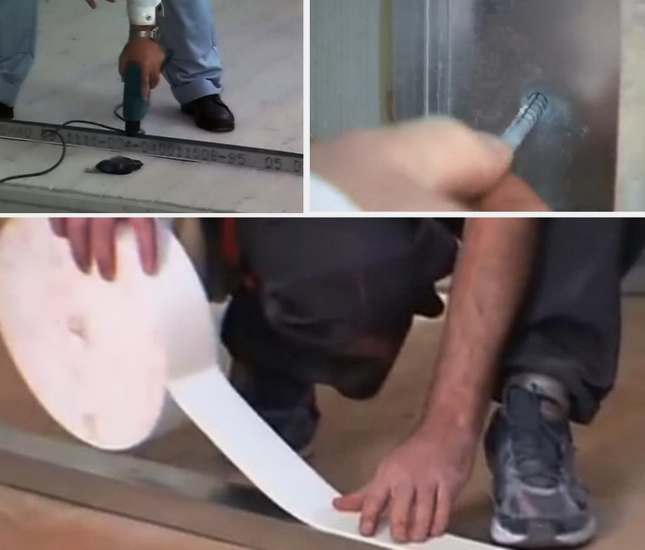

Примечание: Перед установкой направляющих, на профиль желательно наклеить звукоизоляционный материал, который будет предотвращать появление структурного шума.

Если перекрытия и стены дома деревянные, то в этом случае крепление профиля к ним можно осуществлять без предварительной подготовки – с помощью шуруповерта саморез вворачивается в потолок и пол через стенку профиля. На профиль также необходимо прикрепить уплотнитель для изоляции структурного шума.

Монтаж обвязки каркаса перегородок

После установки направляющих устанавливают боковые стойки каркаса (В и Г). Эти стойки устанавливаются между стенок направляющих профилей, крепятся с помощью саморезов, так же боковые стойки крепят к стенам дома. Вертикальность установки стоек контролируют с помощью строительного уровня.

Примечание: Способ крепления боковых стоек к стенам дома такой же, как крепление направляющих с потолку и полу. Шаг установки метизов желательно выдерживать в пределах 500…800 мм.

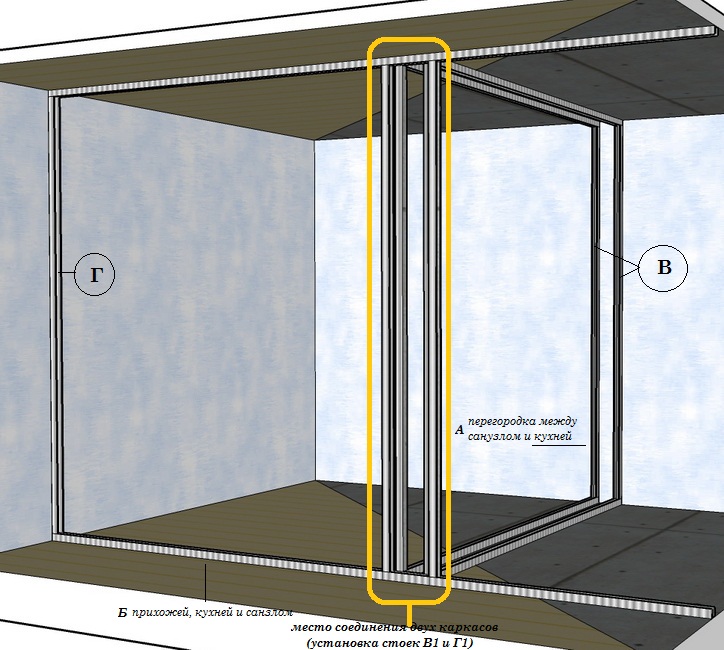

Кроме установки направляющих и боковых стоек (В и Г) около стен дома, необходимо установить стойки (В1 и Г1) на месте соединения каркасов двух перегородок (А и Б):

Сначала можно установить стойки (В1) двойного разносного каркаса перегородки (А). После этого устанавливаются стойки (Г1) одинарного каркаса (Б).

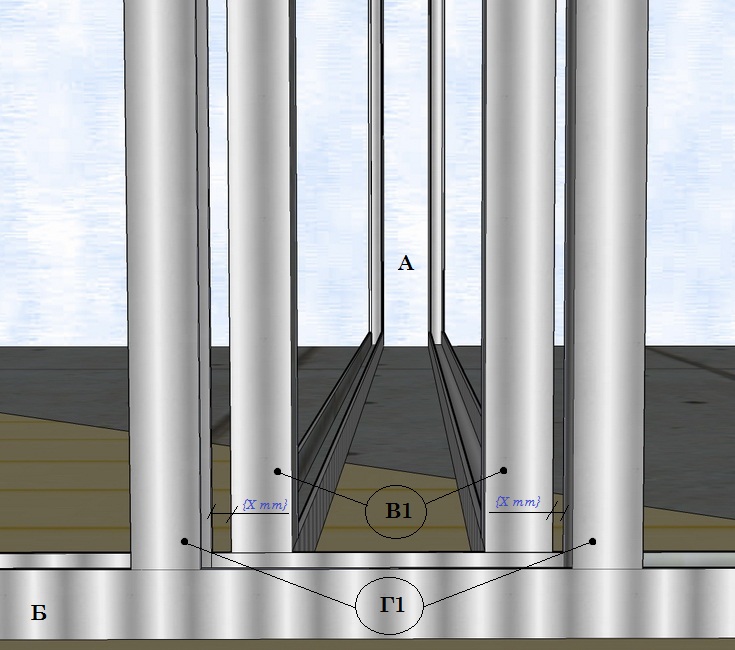

Промежуток между стойками (В1 и Г1) желательно сделать не более 15 мм (Х=10…15 mm), это обеспечит небольшой выпуск листа ГКЛ за стойку и тем самым минимизирует возможно скалывание листов ГКЛ в угловом соединении при случайном ударе или сильном нажатии на лист в этом месте соединения перегородок.

Установка вертикальных стоек каркаса

После того как обвязка каркаса готова, приступают к установке остальных вертикальных стоек каркаса и горизонтальных перемычек. Для этого все необходимое количество профилей (ПС) обрезают в нужный размер с помощью болгарки или ножниц по металлу.

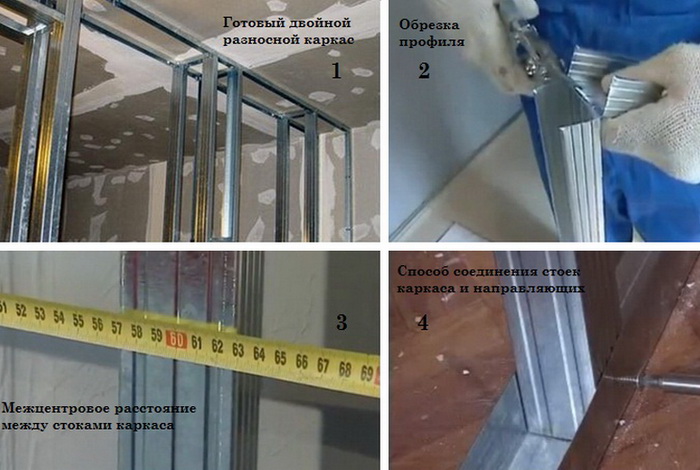

Установка стоек осуществляется с соблюдением межцентрового расстояния не более 600 мм. Профили стоек устанавливаются в направляющие (верх и низ) крепятся к ним с помощью саморезов. В итоге получается примерно такой двойной разносной каркас, часть которого показана на фото примере (1). Тот же самый способ установки и крепления стоек используют при устройстве одинарного каркаса.

Важно! При соединении профилей, как показано на фото (4), нужно чтобы саморез не провернулся во время затяжки, в противном случае такое крепление профилей друг с другом получится некачественным.

Соединение металлического профиля можно осуществлять и без использования саморезов. Для этого используют специальный инструмент – клещи для безметизного соединения (просекатель). Использование такого инструмента направлено на снижение материалоемкости и трудоемкости при устройстве межкомнатных каркасно-обшивных перегородок с каркасом из металлического профиля.

Примечание: Выбор того или иного варианта соединения профилей зависит от предпочтений человека который выполняет работу по возведению гипсокартонной перегородки.

Установка горизонтальных перемычек каркаса

Установка горизонтальных перемычек между стоек каркаса необходима как для придания жесткости всей конструкции каркаса, так и для крепления листов ГКЛ, особенно в тех местах, где приходится состыковывать листы друг с другом. Для этого на вертикальных стойках каркаса делают разметку (А) по высоте листа ГКЛ (вертикальная установка или горизонтальная).

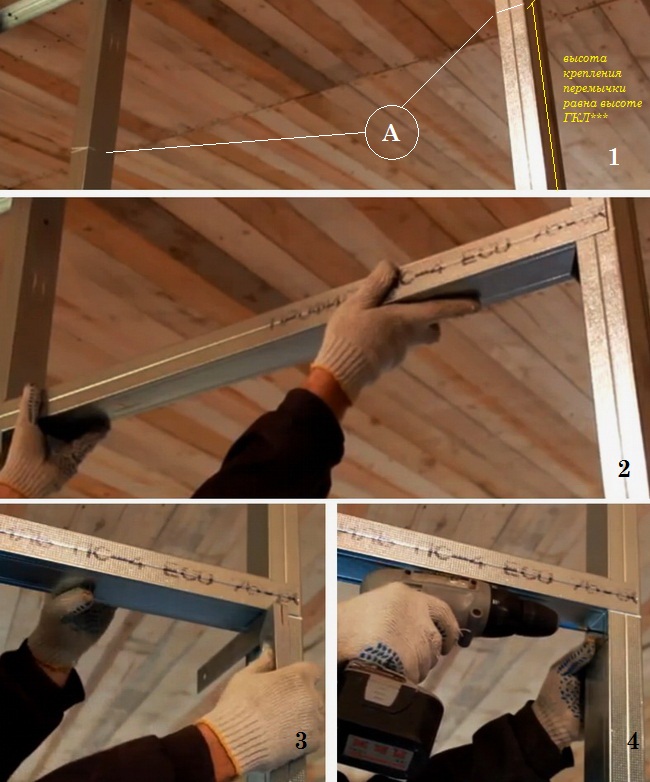

Далее устанавливают заготовку горизонтальной перемычки, ориентируя ее по нанесенной разметке, проверяют перпендикулярность перемычки относительно стойки каркаса с помощью строительного угольника и крепят ее к стойке каркаса.

*** - лист гипсокартона должен перекрывать только половину ширины перемычки на месте состыковки листов (пример показан на рисунке, сноска (Д)):

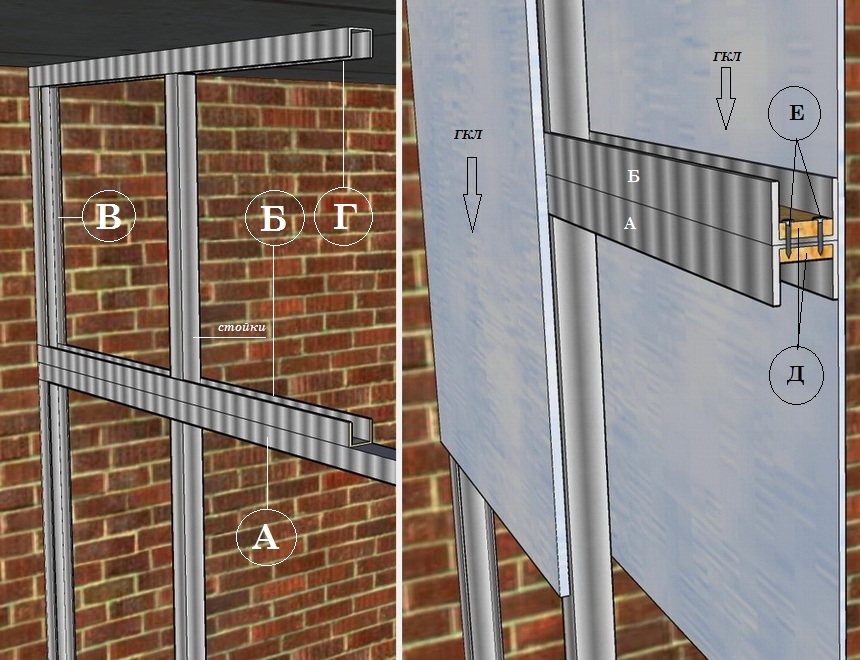

На рисунке представлены практически готовые каркасы перегородок (А и Б). Перегородки имеют два уровня горизонтальных перемычек. Перемычки (В) служат для состыковки листов гипсокартона (Л1 и Л2), в случае если длины листа (Л1) не хватает и придется добавлять по высоте еще один лист (Л2), обрезанный до необходимого размера.

Перемычки (Г) в данном случае служат дополнительными точками опоры и крепления листов гипсокартона. И еще, желательно установить соединительные перемычки между стойками двойного разносного каркаса, на этом моменте устройства каркасных перегородок мы с вами остановимся немного подробнее в продолжении статьи.

Установка перемычек между стойками двойного каркаса

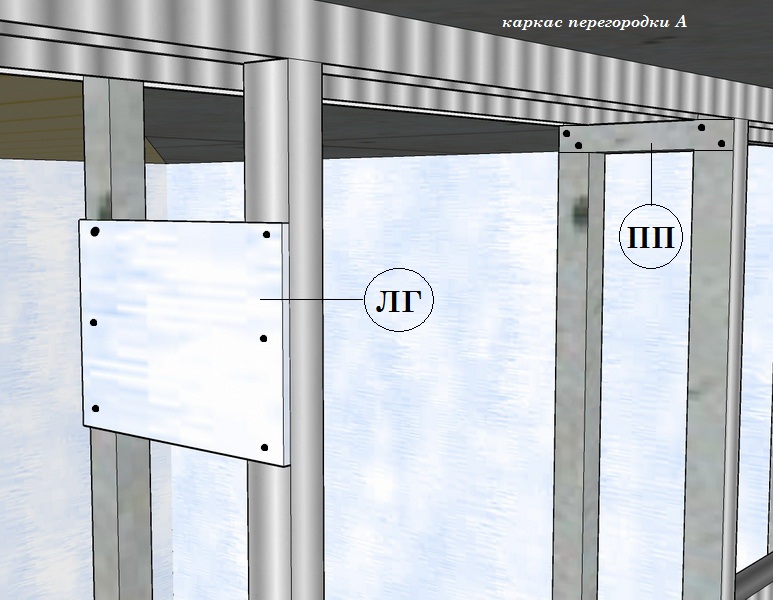

Соединение вертикальных стоек двойного разносного каркаса перегородки (А), делаю с применением обрезков ГКЛ (ЛГ – лист гипсокартона) или же с применением обрезков профиля (ПП – перемычка из профиля). Оба варианта соединения вертикальных стоек придают жесткость все конструкции такого каркаса. Соединение стоек таким способом осуществляют в двух местах – внизу и вверху каркаса. Далее обратим внимание на оформление дверного проема в гипсокартонной перегородке.

Устройство дверного проема в металлическом каркасе

При оформлении дверного проема необходимо обратить внимание на то, что это одно из наиболее «слабых» мест в такой перегородке. Особенно это будет заметно после того как будет установлена дверь (не пустотелая МДФ – легкое дверное полотно, а из массива дерева или из деревянного щита с отделкой шпоном – это тяжелое дверное полотно). В этом случае может потребоваться дополнительная работа по усилению стоек дверного проема.

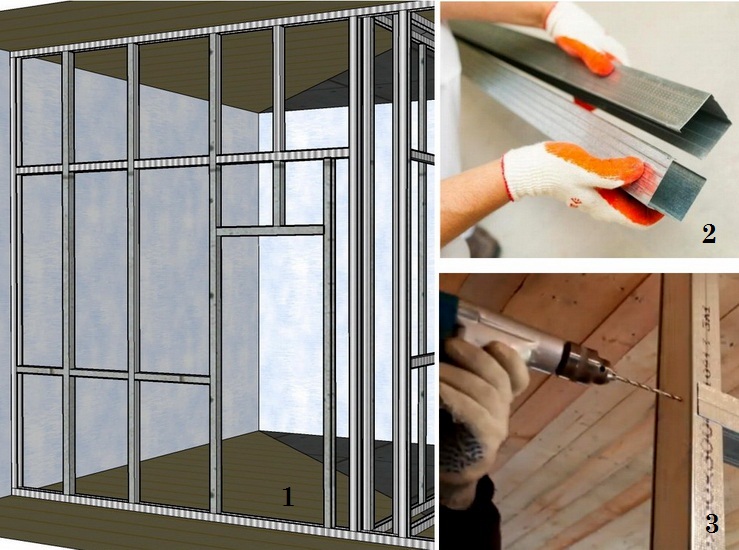

Для усиления стоек каркаса, к которым впоследствии будет крепиться дверная коробка, используют сдвоенный профиль (2). Так же, на пример, можно усилить стойки, устанавливая в них деревянные бруски (3) сечением равным сечению профиля. В нашем случае оба дверных проема будут находиться в перегородке (Б) с одинарным каркасом. Теперь переходим к дальнейшему выполнению работ по устройству перегородок и узнаем принцип обшивки каркаса гипсокартоном.

Обшивка каркаса перегородок гипсокартоном

Когда оба каркаса перегородок готовы, начинают обшивать каркас перегородки (Б) с одной стороны листами ГКЛ (в нашем случае листами ГКЛВ со стороны кухни и санузла), но технология работы с гипсокартоном от этого не меняется. Обшивка каркаса перегородок ГКЛ начинается снизу, листы устанавливают вертикально или горизонтально – это зависит от конструкции каркаса (если нет горизонтальных перемычек, то листы ГКЛ желательно устанавливать вертикально.

Крепление ГКЛ к металлическому профилю каркаса осуществляется с помощью саморезов. При использовании шуруповерта, необходимо выполнить регулировку момента затяжки саморезов так, чтобы шляпка самореза не прорывала насквозь гипсокартон, а имела небольшое заглубление (не более чем 2…3 мм).

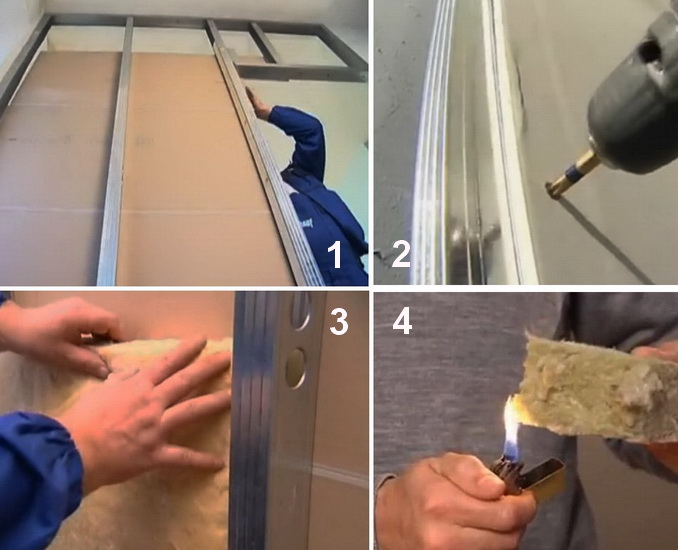

После того как обшивка перегородки (Б) с одной стороны полностью завершена между вертикальных стоек каркаса укладывают звукоизоляционный материал. В основном это мягкие ватные утеплители, которые обладают высокими показателями звукопоглощения, а так же имеющие высокий показатель огнестойкости. После укладки звукоизоляционного материала перегородку по всей длине обшивают ГКЛ с другой стороны.

В этой статье я описал только принципиальные моменты устройства гипсокартонных перегородок и не стал вдаваться в тонкости проведения этой работы, так как вы уважаемые читатели можете узнать подробности, прочитав статью «Гипсокартон. Монтаж гипсокартона к стене». Так же более подробно о нюансах устройства каркаса из металлического профиля можно прочитать в одной из статей цикла "Баня своими руками".

Наращивание высоты каркаса гипсокартонной перегородки

Что делать если высота профиля меньше высоты потолка? В этом случае необходимо нарастить каркас до нужной высоты. Как это сделать? Давайте рассмотрим основные моменты этой работы.

Чтобы нарастить каркас до нужного размера, можно поступить следующим образом (как один из вариантов). Сделав основной каркас к верхней направляющей (А) этого каркаса крепится направляющая (Б). Соединять между собой направляющие (А и Б) желательно через деревянные вставки, сделанные из реек (Д) толщиной не менее 25 мм (как показано на рисунке 16 справа). Крепление осуществляется с помощью саморезов (Е).

Далее устанавливается боковая стойка (В). Ориентировать эту стойку относительно основному каркасу можно с помощью уровня, чтобы оба каркаса имели одинаковую вертикальность. После установки и крепления боковой стойки устанавливается направляющая (Г), ориентировать эту направляющую относительно направляющих (А и Б) можно с помощью отвеса или уровня.

Когда обвязка составного каркаса готова, устанавливают вертикальные стойки и проводят обшивку каркаса листами ГКЛ. В этом случае лист гипсокартона должен быть цельным в месте соединения каркасов, что придаст дополнительную жесткость соединения.

Основная статья цикла Межкомнатные перегородки.
