Монтаж перегородок из пазогребневых плит своими руками

После проведения всех подготовительных работ, настала очередь возведения перегородок. Приступаем к укладке первого ряда. Для этого потребуются подготовленные плиты, с обрезанным шипом. Установка пазогребневой плиты пазом вверх или шипом вверх не принципиальна, но рекомендуется установка пазом вверх, в этом случае удобнее наносить связующий раствор на торец плиты, а так же получается качественный слой раствора, который обеспечивает прочное соединение между собой пазогребневых плит.

Подготовленный связующий раствор наносят на эластичную ленту или на поверхность пола, если монтаж перегородок осуществляется без шумоизоляционной прокладки. Рекомендуемая длина наносимого раствора (А) при длине плиты в 667 мм, может быть 680…700 мм. При стартовой кладке угла перегородки из ПГП (узел №1) связующий раствор наносят сразу под установку двух плит (Б и В).

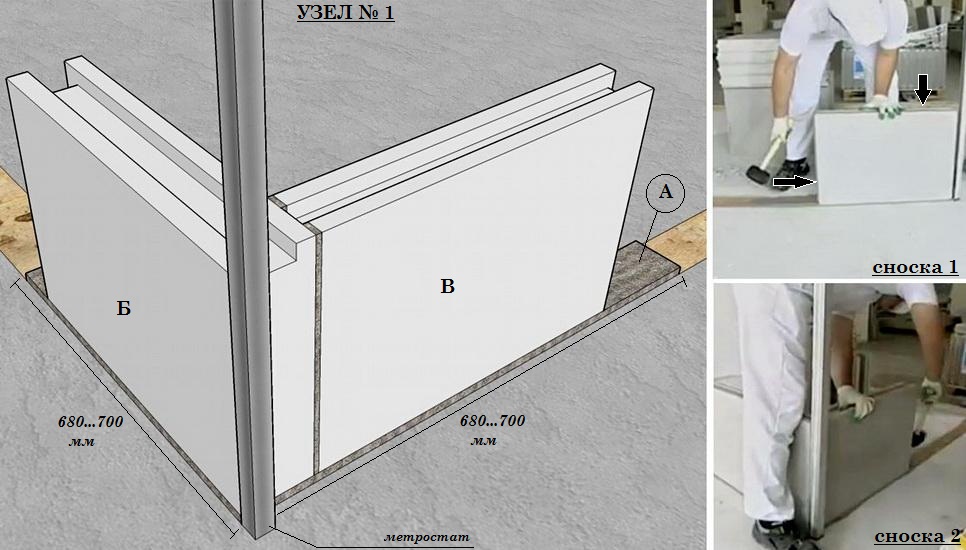

Порядок установки плит угла перегородки:

• Установка плиты (Б). Плиту ориентируют по разметке и метростату. Подгонку плиты, а так же выравнивание ее по горизонтали осуществляют, постукивая по ее торцу резиновым молотком, как показано на сноске 1.
• Установка плиты (В) со спиленным шипом. На торец плиты, которым она будет примыкать к плите (Б) наносят связующий раствор, устанавливают плиту на место и выполняют плотное соединение плит между собой (сноска 2). Все направления ударов резиновым молотком указаны стрелками.

После того как плиты установлены убирают излишки связующего раствора и приступают к устройству узлового соединения плит на месте разделения перегородок (узел №2).

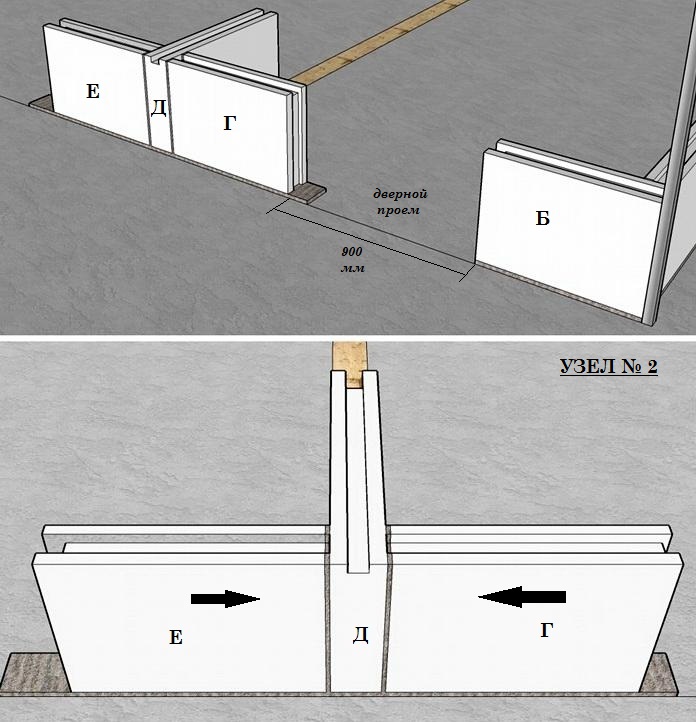

Соединение гипсовых пазогребневых плит в месте перпендикулярного соединения перегородок можно осуществить следующим образом. От угла перегородки (плита Б), отмеряют расстояние для устройства дверного проема, например шириной 900 мм и устанавливают плиту (Г) предварительно срезав шип с помощью ножовки.

После, на торец плиты наносят раствор и устанавливают плиту (Д). Установка этих плит осуществляется по разметке и кроме контроля горизонтальности и вертикальности установки плит, необходимо контролировать внутренний угол соединения этих плит, который должен быть равен 90°.

Далее выполняется установка плиты (Е), у которой так же желательно срезать шип. На торец плиты (Е) наносят раствор (со стороны, где был шип) и устанавливают ее на место, плотно соединяя ее с плитой (Д).

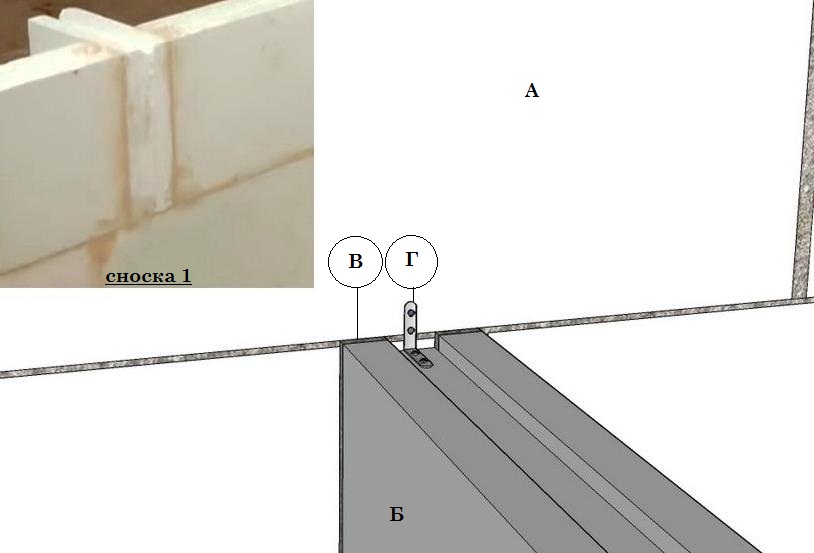

Есть еще один способ перпендикулярного соединения перегородок из ПГП - без порядовой перевязки. При таком способе перпендикулярного соединения перегородок, сначала возводят перегородки (А), отделяющие общую площадь санузла (если брать пример рассматриваемый в нашем случае), а только после этого возводят перегородку (Б) разделяющую санузел на два отдельных помещения. Вот эта перегородка и крепится уже без перевязки рядов, торцевым соединением через связующий раствор (В) и дополнительным креплением стальными уголками (Г) к стене основной перегородки.

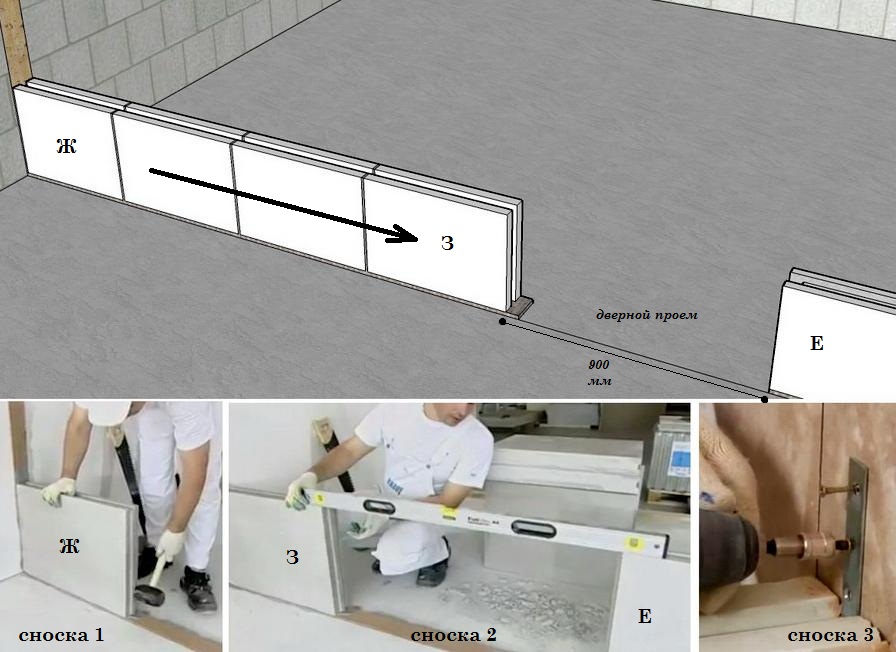

Теперь необходимо выполнить установку плит нижнего ряда перегородки, который примыкает к одной из стен дома. Для этого сначала устанавливают плиту (Ж), которая непосредственно примыкает к поверхности несущей стены дома. Установку плиты можно осуществлять как пазом к стене, так и торцом где был шип. На торец плиты наносят раствор и прижимают ее этим торцом к стене дома, уплотняя соединение, постукивая резиновым молотком по торцу плиты:

После того как плита установлена и выровнена, ее фиксируют к стене с помощью стального уголка (жесткое соединение). Как крепить плиту к стене, показано сноске 3. На протяжении всей работы по устройству нижнего ряда перегородок необходимо контролировать горизонтальность и вертикальность ряда из ПГП с помощью строительного уровня.

После продолжают укладку плит первого ряда до места устройства второго дверного проема. Если необходим дверной проем шириной 900 мм, а при установке последней плиты (З) расстояние между ней и плитой (Е) менее необходимого, то в этом случае обрезают плиту (З), но не рекомендуется оставлять обрезок для установки на месте дверного проема менее 250 мм.

По нашим техническим условиям, в которых оговорен план установки перегородок, должен получиться следующий результат:

После укладки первого ряда перегородок, необходимо провести подготовку перед укладкой второго ряда:

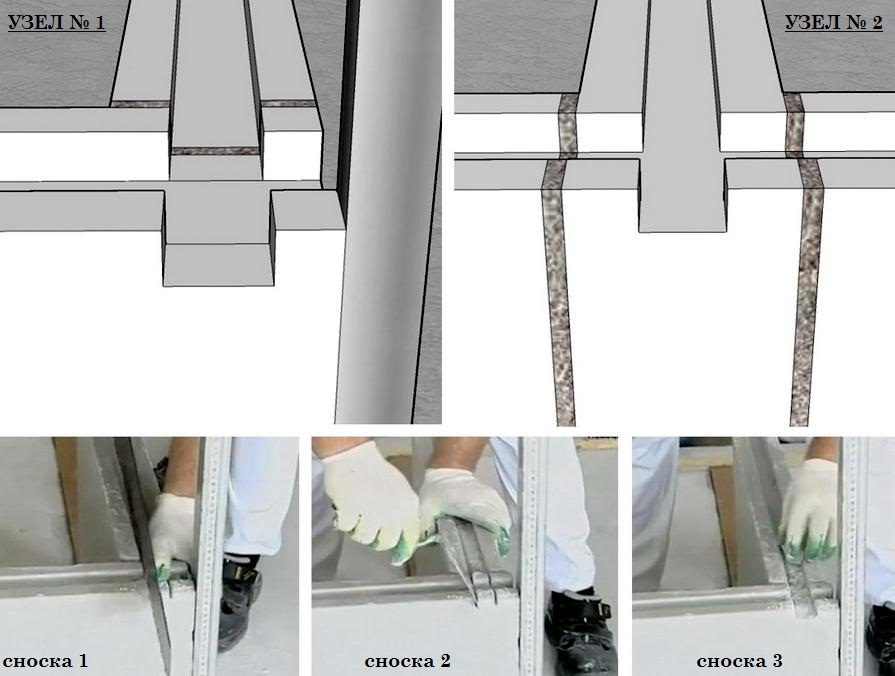

Подготовительная работа перед укладкой второго ряда перегородок из пазогребневых плит, заключается в том, что необходимо сделать места для установки шипа в паз на месте соединения плит (пазов). Места такого соединения плит у нас с вами получаются в узлах №1 и 2, как показано на рисунке (сверху).

Для того чтобы шип можно было вставить в паз нужно сделать пропилы в стенках паза. С помощью ножовки делают два пропила, расстояние между ними равно ширине шипа. Стенки паза на месте пропилов аккуратно удаляют с помощью мастерка. В итоге получается в плите два перпендикулярных паза. Теперь можно беспрепятственно устанавливать плиты второго ряда.

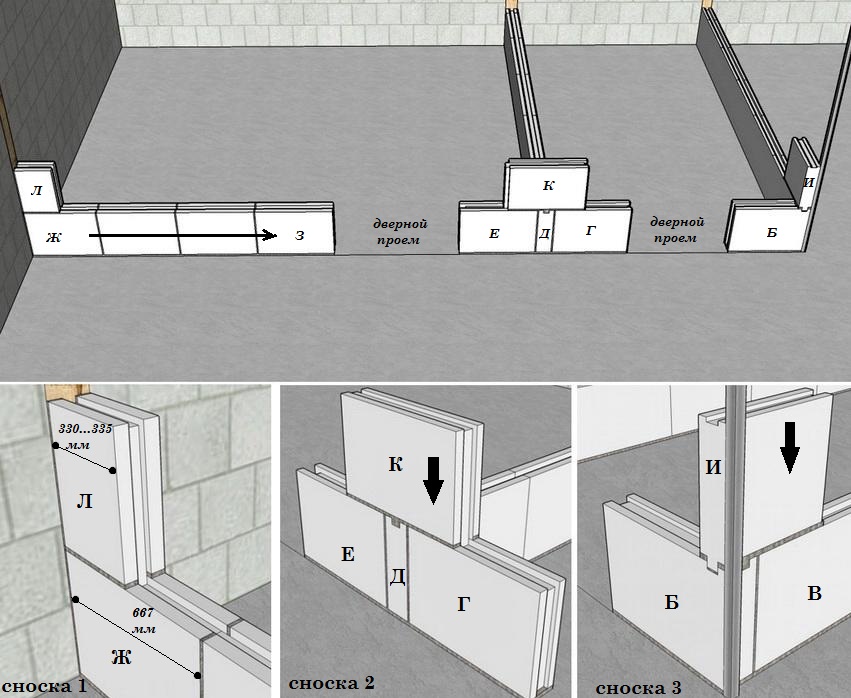

Как и при кладке всех видов штучных материалов, в нашем случае необходимо добиться разбежки вертикальных швов. Начнем с узла № 1. Установка плиты (И) второго ряда угла перегородки выполняется так, чтобы была выполнена перевязка плит (Б и В) первого ряда.

Устройство второго ряда перегородки в узле № 2 осуществляется так же исходя из расчета перевязки плит нижнего ряда (Е,Д и Г). Для этого установка плиты (К) осуществляется так, как показано на рисунке.

Для получения перевязки плит нижнего ряда перегородки со стороны примыкания к стене дома, необходимо устанавливать не целую плиту, а например плиту (Л) размером 330-335 мм.

После проведения этих работ, можно продолжать кладку гипсовых пазогребневых плит второго ряда. При этом не забывать контролировать горизонтальность и вертикальность стен перегородки.

Крепить плиты к стене с помощью стального уголка можно через ряд кладки, этого вполне достаточно для надежного крепления перегородки к стене дома. Еще обратим свое внимание на разбежку вертикальных швов.

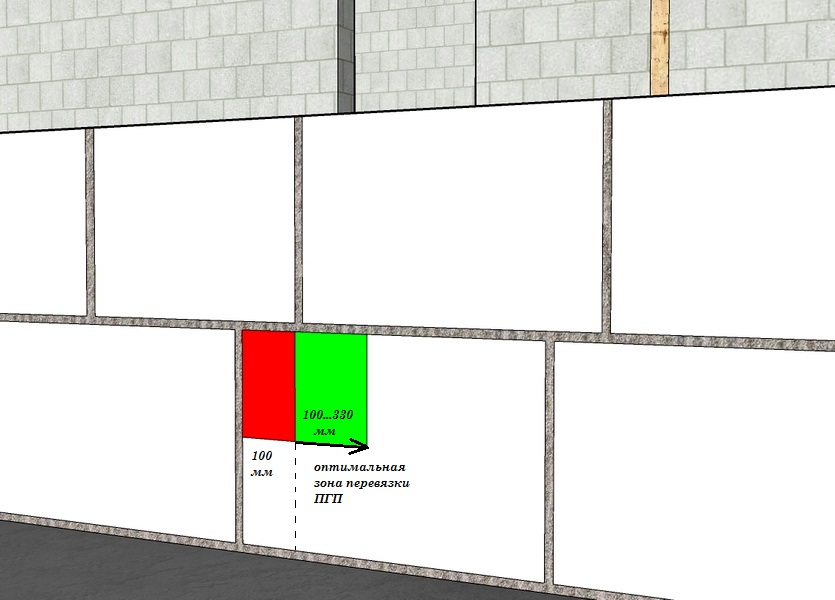

Разбежку вертикальных швов необходимо делать при укладке пазогребневых плит, но с учетом экономии материала. Так что, исходя из этого, расстояние между вертикальными швами допускается делать на расстоянии не менее 100 мм нижнего шва от верхнего шва или наоборот. Напуск верхнего ряда на плиту нижнего ряда, который отмечен в зеленой зоне, обеспечит качественную порядовую перевязку. Теперь поговорим о том, как сделать дверной проем.

Оформление дверного проема шириной до 900 мм в перегородках из гипсовых пазогребневых плит делают без установки перемычки, но тут есть один нюанс. Давайте рассмотрим этот вопрос на нашем примере.

Установка двери в пазогребневую перегородку

Так как в примере указана длина плит 667 мм (ТУ 5742-007-16415648-98), то в этом случае над дверным проемом шириной 900 мм необходимо устройство перемычки. Для устройства дверного проема шириной 900 мм без перемычки, необходимо использовать плиты длиной 900 мм (ТУ 5742-014-03984362-96).

Это говорит о том, что при планировке перегородок из ПГП с дверными проемами необходимо сразу учитывать то, какие плиты вам потребуются, так как по техническим условиям плиты имеют отличия не только по длине, но и по толщине и ширине. Можно использовать при устройстве перегородок плиты разной длины и ширины, но толщина плит при этом должна быть одинаковой.

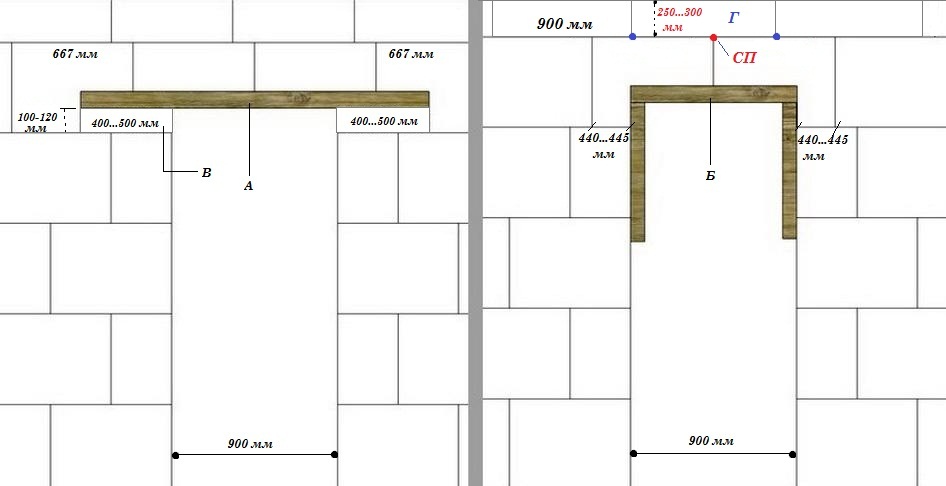

Слева на рисунке показан пример устройства проема шириной 900 с ПГП длиной 667 мм (как в нашем случае). Проем сделан с капитальной перемычкой (А). Перемычку можно сделать из швеллера, прутков арматуры или, в крайнем случае, можно использовать деревянный брусок толщиной не менее 50 мм (обработанный антисептиком). Заглубление перемычки, как показано на рисунке, должно составлять не менее 400-500 мм с каждой стороны.

Так как высота кладки может оказаться недостаточной на месте устройства проема (высота 1900…2000 мм), то в этом случае под перемычку можно сделать надставки (В) толщиной 100-120 мм, что позволит увеличить высоту проема до необходимого размера.

На рисунке справа показан пример устройства проема шириной 900 мм с ПГП длиной 900 мм. В этом случае проем сделан без капитальной перемычки, а на время оформления проема для опоры плит, сделана временная перемычка (Б). Заглубление плит с каждой стороны проема будет составлять 440-445 мм (зависит от глубины паза и высоты шипа в плитах).

Если использовать для такого оформления дверного проема плиты длиной 667 мм, то их заглубление составит не более 200 мм, а это в два раза меньше чем у плит длиной 900 мм, что снижает прочность верхней части дверного проема. Но, даже используя плиты длиной 900 мм, над дверным проемом без капитальной перемычки, не должно находиться дополнительного ряда кладки, особенно из цельных плит (можно сделать еще один ряд с высотой плит не более 50% от общего размера).

При кладке финишного ряда из ПГП высотой не более 250-300 мм, обратите внимание на то, что желательно расположение плиты (Г) сделать так, как показано на рисунке справа. Это позволит снизить нагрузку на место стыка плит (СП - стык плит) над дверным проемом и перераспределить ее по краям плиты в места, отмеченные синими точками. Теперь рассмотрим устройство дверного проема без капитальной перемычки.

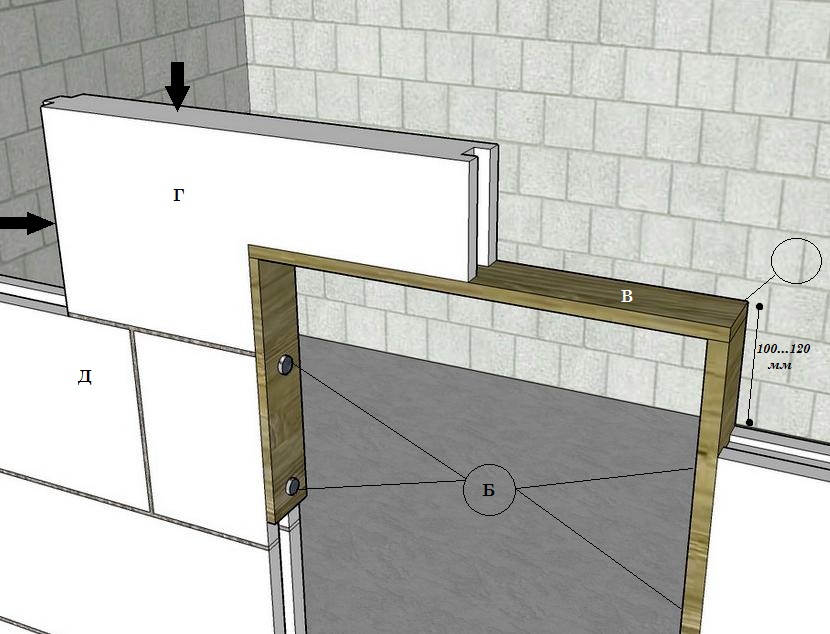

1. Из досок или толстой фанеры необходимо сделать П-образную перемычку (А).
2. Выпуск перемычки над рядом ПГП зависит от требуемой высоты проема, например, выпуск П-образной перемычки может быть равен 100…120 мм.
3. Крепят П-образную перемычку к торцам плит перегородки с помощью двух саморезов (Б) с каждой стороны, контролируя горизонтальность опорной части (В) с помощью строительного уровня.
4. На поверхности плиты делают разметку той части, которую необходимо выпилить с помощью ножовки. Глубина пропила должна обеспечивать соединение плит по центру П-образной перемычки. В итоге получается Г-образная заготовка (Г).
5. На торцы плит ряда (Д) наносят связующий раствор и после этого устанавливают плиту (Г), плотно прижимая ее к П-образной перемычке. Контролируют горизонтальность и вертикальность установки плиты с помощью строительного уровня.
6. Подготовка и установка второй плиты над дверным проемом проходит по такому же принципу как описано в пунктах 4 и 5.

Демонтаж П-образной перемычки осуществляют после того, как перегородка будет полностью готова, то есть только после того когда будет выполнена работа по укладке последнего ряда плит. Как раз об этом мы и поговорим в продолжении статьи.

Крепление пазогребневых перегородок к потолку

Как уже говорилось в предыдущей статье, между потолком и финишным рядом перегородки необходимо оставить зазор не менее 20…30 мм. Завершение кладки перегородки из ПГП можно сделать двумя способами.

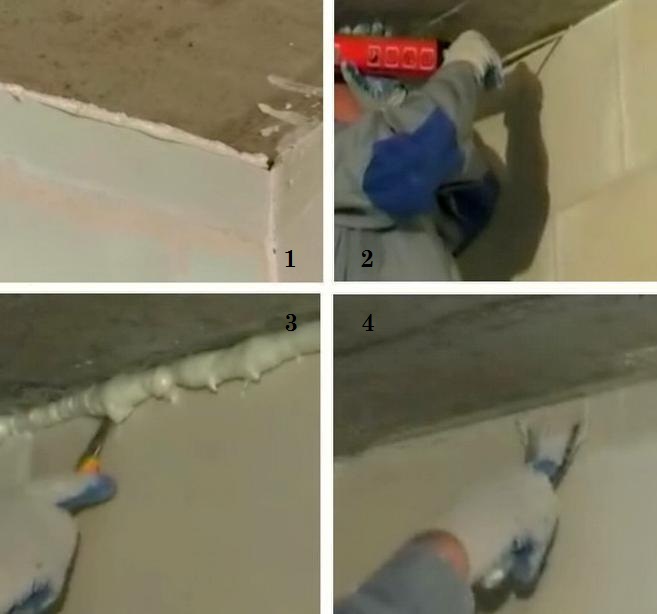

После укладки финишного ряда перегородки из пазогребневых плит, оставшийся зазор между потолком и ПГП можно заделать, используя монтажную пену.

1. Перед тем как заполнить пространство монтажной пеной необходимо удалить пыль и частицы строительного мусора с торца плит и потолка.
2. После того, как монтажная пена затвердела, ее излишки срезают с помощью ножа. Нож нужно держать под углом, чтобы получить небольшое углубление, которое впоследствии будет заполнено шпаклевкой.
3. Завершающий этап работы - заделка стыка между потолком и перегородкой с помощью шпаклевки.

Есть другой способ, он более трудоемкий и в нем не используют монтажную пену для заполнения пространства между потолком и перегородкой. Давайте рассмотрим основные моменты выполнения работ.

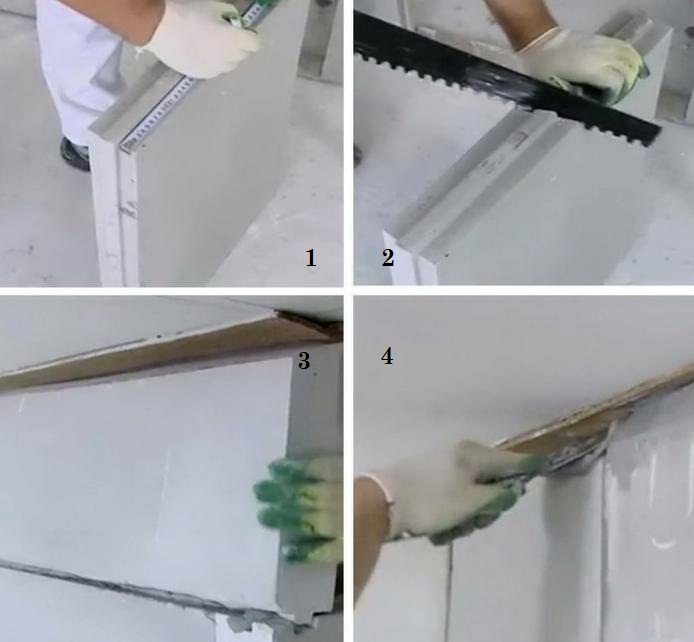

1. Для устройства финишного ряда таким способом, необходимо сделать разметку на плите, таким образом, чтобы распилить ее на две части и получить угол равный примерно 45°.
2. По нанесенной разметке с помощью ножовки распиливают плиту на две части.
3. На предпоследний ряд перегородки наносят слой связующего раствора и устанавливают обрезанную плиту местом спила вверх.
4. После того как монтаж финишного ряда перегородки завершен, заполняют полученное пространство между потолком и перегородкой с помощью шпаклевки. Шпаклевку необходимо наносить небольшими слоями, тщательно уплотняя ее между перегородкой и потолком.

Примечание:Гипсовые пазогребневые плиты финишного ряда, рекомендуется укладывать на предпоследний ряд перегородки длинной стороной, но чтобы минимизировать отходы материала можно выполнять их укладку и короткой стороной при этом соблюдая разбежку вертикальных швов.

Завершением работ по монтажу финишного ряда перегородок, завершается в целом и основная работа по устройству перегородок. Остается перед финишной отделкой стен установить дверную коробку, выполнить работы по монтажу коммуникаций - скрытой электропроводки, труб водопровода и т.д. Но прежде чем поставить точку в этом материале, хотелось бы обратить внимание еще на некоторые моменты при устройстве перегородок из ПГП.

Работа со связующим раствором

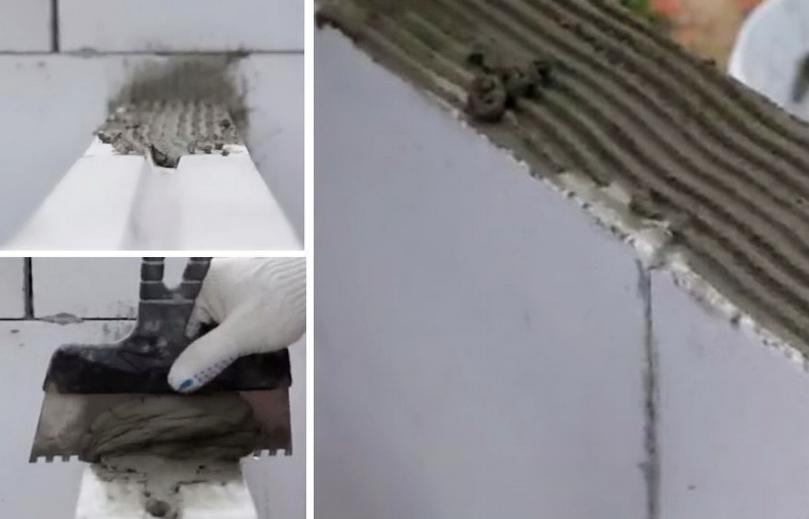

При нанесении связующего раствора на торцы ПГП рекомендуется соблюдать толщину слоя и заполняемость паза плиты связующим раствором. После укладки необходимого количества раствора на торец плиты необходимо разравнять раствор гребенкой, это гарантирует заполнение паза необходимым количеством раствора, а так же обеспечит нужную толщину слоя 2…3 мм. Излишки раствора необходимо убрать в емкость для его дальнейшего использования.

Контроль горизонтальности кладки перегородки из ПГП

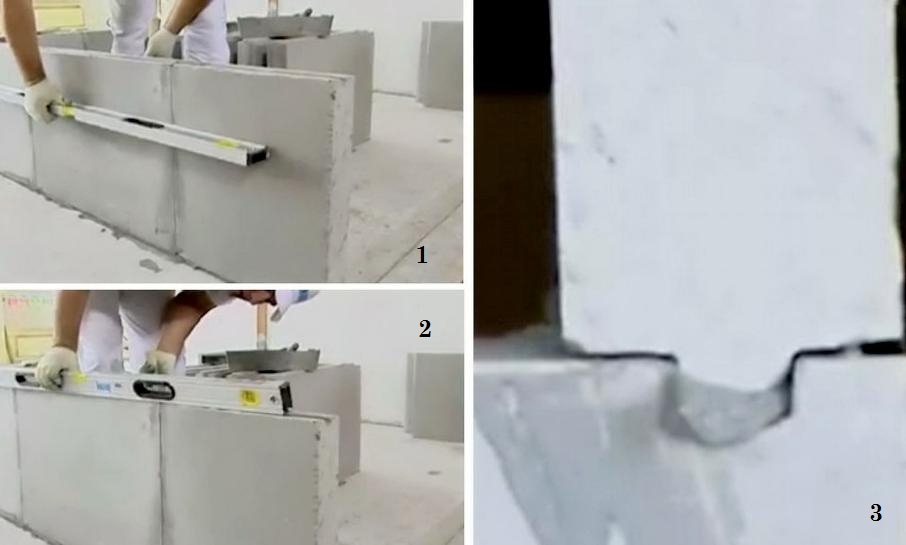

При выполнении работ по контролю плоскостности и горизонтальности кладки ПГП. Особое внимание стоит обратить на контроль горизонтальности кладки. Контролировать горизонтальность кладки необходимо не по совпадению глубины пазов плит, а по верхним торцам стенок этих пазов.

Это обусловлено тем, что глубина паза и высота шипа плиты имеют допуски на размер определенные техническими условиями (СП 55-103-2004) глубина паза у плит может иметь расхождения в размерах, поэтому между шипом (гребнем) и торцом паза всегда остается зазор. Исходя из этого, контроль горизонтальности кладки осуществляют, как уже говорилось по верхним торцам стенок паза.

Рассмотрев принцип устройства перегородок из гипсовых пазогребневых плит, можно перейти к рассмотрению такого же вопроса с использованием пеноблоков в качестве материалов для перегородок.

Основная статья цикла Межкомнатные перегородки.
