Расчет балюстрады для лестницы

Следующий шаг в расчете лестницы на второй этаж - расчет балюстрады для ограждения лестничного проема. Начнем его с определения мест установки опорных столбов.

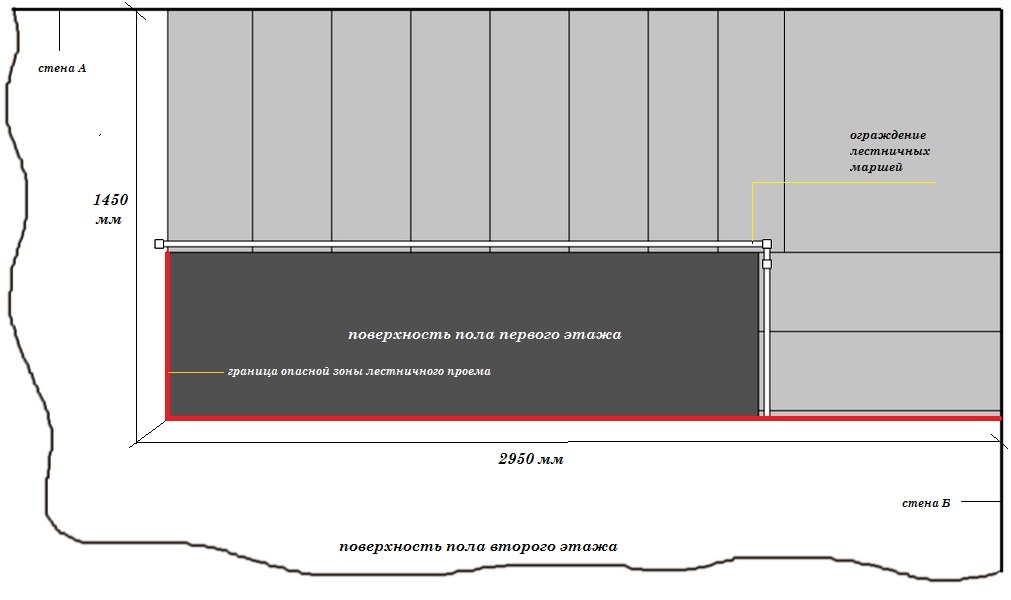

Исходные данные - ширина и длина лестничного проема 1450 х 2950 мм, изначально без учета отделки стен (1500х3000 мм). Наносим эти размеры на план ограждения лестничного проема:

От стены (А) отмеряем 1450 мм, а от стены (Б) отмеряем 2950 мм, получаем размеры лестничного проема межэтажного перекрытия. Красным цветом выделена граница опасной зоны пола второго этажа и лестничного проема. Для того чтобы сделать эту зону безопасной, нам и необходимо сделать и установить ограждение. Далее, нанесем на чертеж разметку основных опорных столбов, к которым будем крепить это ограждение.

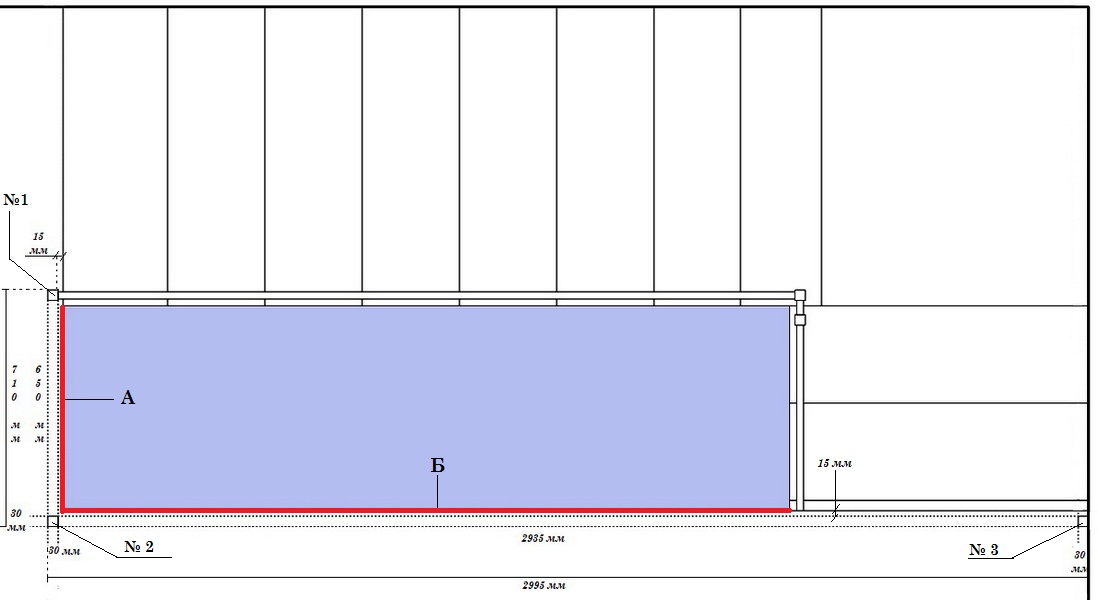

Разметку начнем от опорного столба ограждения верхнего лестничного марша (№1). Так как этот столб установлен на расстоянии 15 мм от края проема (А), значит, остальные опорные столбы мы с вами так же разместим на таком же расстоянии от края проема.

От правого торца опорного столба № 1 отмеряем 710 мм, а от левого торца отмеряем 650 мм. От края проема (Б) отмеряем 15 мм и от полученной линии отмеряем 30 мм. На пересечении линий получаем места установки опорных столбов № 2 и 3. Размер столбов – 30х30 мм. Для того чтобы разделить ограждение по краю проема (Б) на две части, сначала желательно сделать расчет расстояния между балясинами балюстрады.

Итак, нам необходимо сделать расстояние между балясинами балюстрады практически таким же, как и расстояние между балясинами на лестнице, что нам для этого надо? Какие исходные цифры возьмем для расчета? Первое значение, которое нам необходимо – это расстояние между балясин лестничных маршей равное 106 мм, нам потребуется расстояние без учета ширины материала – 126 мм.

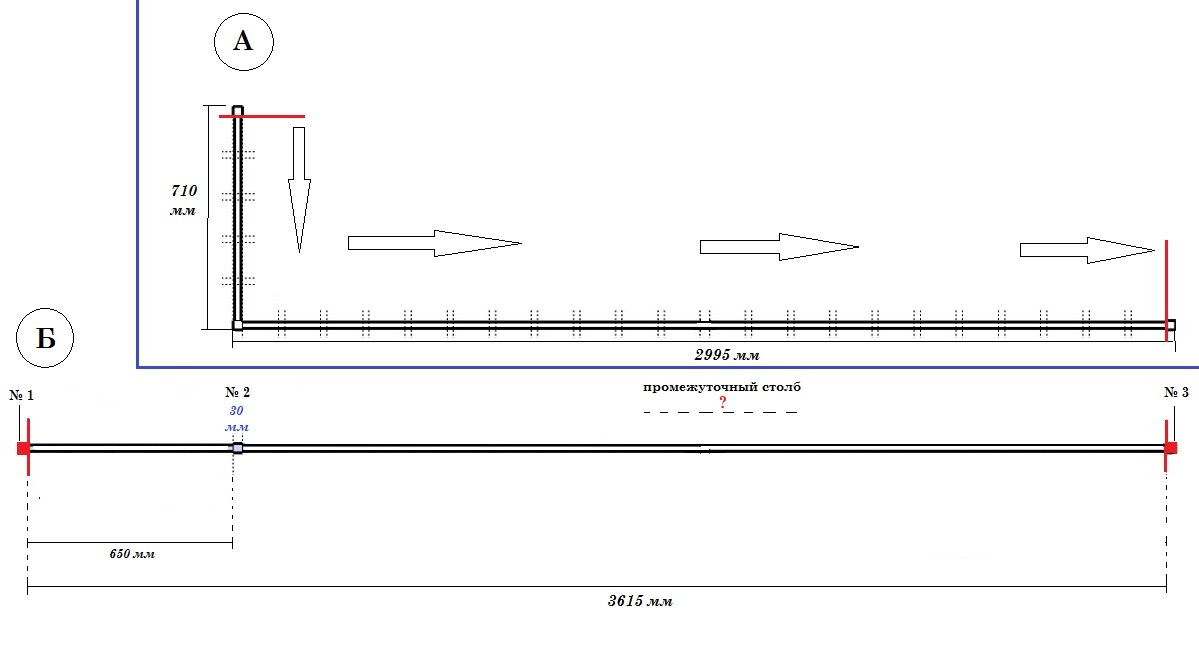

Далее нам необходимо знать расстояние между опорными столбами. На рисунке (А) мы видим границы отмеченные красными линиями, между этих линий и заключена исходная цифра для расчета расстояния между балясинами балюстрады лестничного проема.

Давайте упростим себе задачу и нарисуем ограждение в одну линию, как показано на рисунке (Б). Красными квадратами отметим столбы ограждения, которые не будут учитываться в расчете – это опорный столб ограждения верхнего лестничного марша (№1) и опорный столб № 3, который установлен у стены дома. Так же прорисуем еще два столба – столб № 2, так как мы уже знаем какое расстояние между столбом № 1 и 2 – это расстояние равно 650 мм.

Так как еще не определено место установки промежуточного столба, который разделит балюстраду, расположенное по краю (Б) на две секции, значит, для расчета возьмем расстояние между столбами  № 1 и 3 которое равно 3615 мм.

Примечание: Промежуточный опорный столб учитываем при расчете балясин и при составлении схемы мест установки балясин этот столб нам необходимо прорисовать.

1. 3615 мм / 126 мм = 28,69 мм (округляем до 29 балясин);
2. 29 балясин – 2 опорных столба = 27 балясин (два опорных столба № 1 и 3);
3. 3615 мм / 27 балясин = 133,88 мм (округляем до 134 мм) – это расстояние между балясин без учета ширины материала, теперь остается узнать нужное нам значение;
4. 134 мм – 20 мм ширина материала балясин = 114 мм, это искомое расстояние, которое нам необходимо выдерживать при установке балясин в ограждении лестничного проема.

Расстояние между балясинами ограждения лестничных маршей равно 106 мм, а у нас получается 114 мм, то есть на 8 мм больше. Но, разница в 8 мм визуально будет не видна, даже если пристально вглядываться в конструкцию лестницы и такое расстояние между балясинами соответствует рекомендациям по устройству безопасного лестничного ограждения.

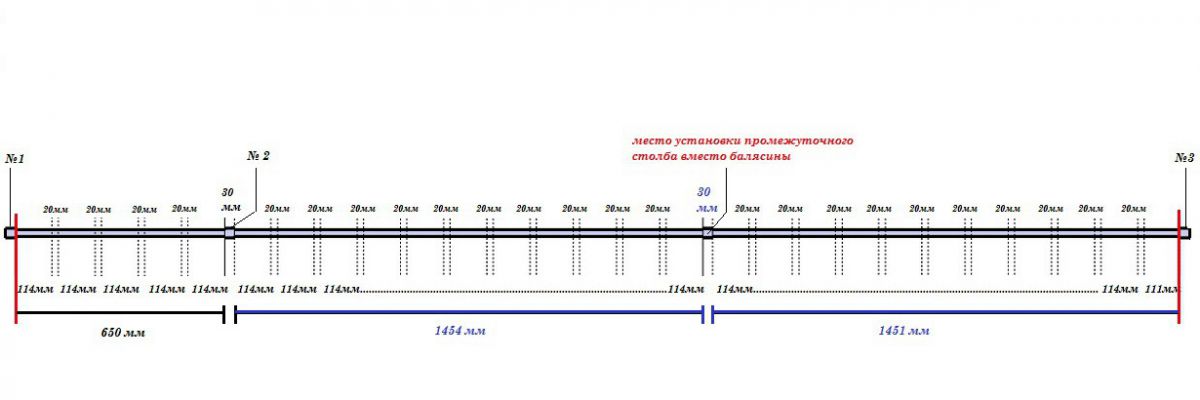

Теперь отразим на схеме места установки балясин:

Начинаем прорисовывать расположение балясин. От правого торца столба № 1 отмеряем 114 мм, ставим отметку, от отметки (линии) отмеряем 20 мм (толщину материала) и так далее. После обозначаем на схеме опорный столб № 2 (30 мм) и от правого торца этого столба до левого торца столба № 3 условно делим расстояние на две равные части, получаем два отрезка по 1467,5 мм, этот показатель служит нам ориентиром для продолжения нанесения разметки.

Пройдя отрезок длиной 1454 мм, вместо балясины прорисовываем промежуточный опорный столб и от его правого торца, продолжаем наносить разметку балясин на отрезке длиной 1451 мм  до столба № 3. Расстояние между последней балясиной и столбом будет равно 111 мм, получает разница в размере минус 3 мм, но это не критическое отклонение размера.

Теперь посмотрим на количественное выражение конструктивных элементов ограждения лестничного проема:

• В промежутке ограждения 650 мм размещаем 4 балясины;
• В промежутке ограждения 1454 мм размещаем 10 балясин;
• В промежутке ограждения 1451 мм размещаем 10 балясин;
• Опорные столбы ограждения – 3 штуки.
