Расчет ограждения нижнего лестничного марша

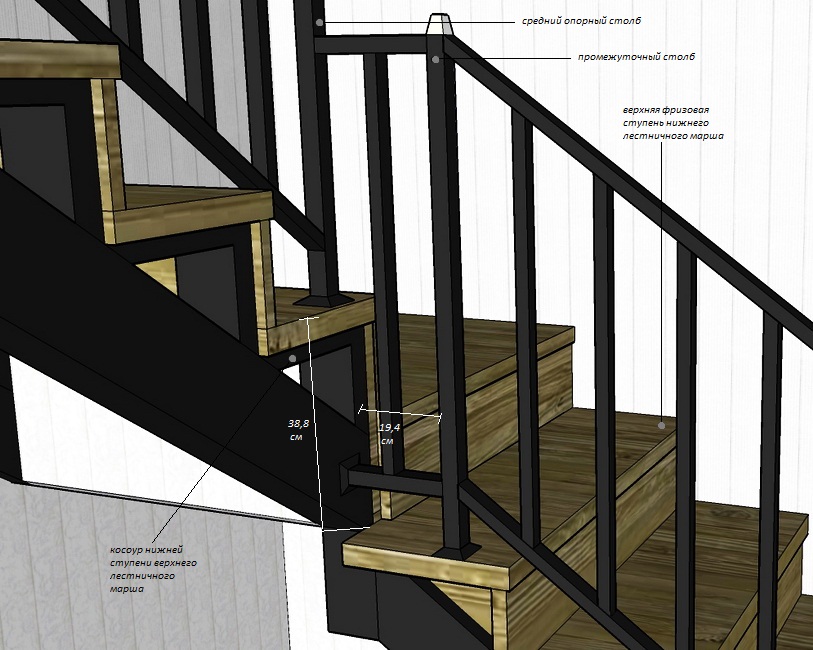

Давайте изначально, обратим свое внимание на этот фрагмент лестницы, показанный на рисунке. Нам представлена готовая лестница и способ соединения нижнего и верхнего ограждений. Как видно на рисунке, диагональное соединение ограждений к среднему опорному столбу при таком варианте устройства ограждения не получается.

Такой вариант устройства и соединения ограждений лестничных маршей, получается из-за того, что средний опорный столб установлен не на площадке, которая взята в расчет как ступень, а на нижней ступени верхнего лестничного марша.

Поэтому чтобы получить одинаковый угол наклона и высоту верхнего и нижнего лестничного ограждений, нам придется установить промежуточный столб на верхнюю фризовую ступень нижнего лестничного марша. В этом случае нам необходимо определить место установки промежуточного столба на фризовой ступени.

Суть вопроса заключается в том, что мы пропускаем одну ступень (площадку) и при этом перепад высот ограждений составит от основания среднего опорного столба до основания промежуточного столба 38,8 сантиметра.  Для того чтобы компенсировать пропущенную ступень (площадку), нам необходимо между боковым торцом косоура нижней ступени верхнего лестничного марша и торцом промежуточного столба нижнего ограждения оставить промежуток  19,4 см (расчетная высота ступени без учета толщины материала). Давайте обратимся к схеме расчетов ограждения нижнего лестничного марша.

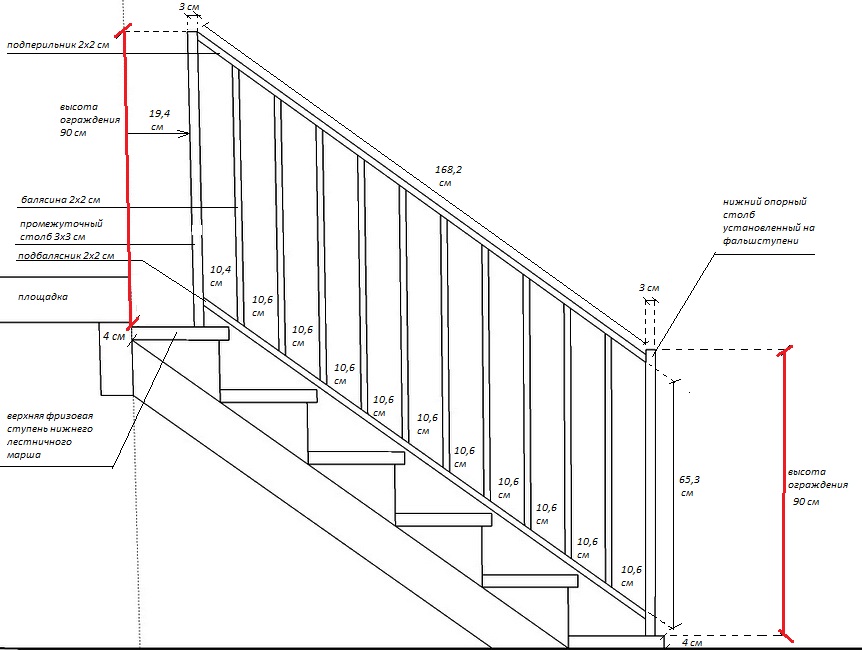

Теперь, когда нам известно место установки промежуточного столба можно прорисовать на схеме расчета нижнего лестничного ограждения известные нам параметры:

• толщину ступеней 4 см;
• промежуточный столб 3х3 см высотой 90 см от поверхности фризовой ступени;
• подбалясник 2х2 см с отступом от угла торца ступени на 1 см;
• балясины с равным расстоянием, которое было применено в расчетах верхнего лестничного ограждения между промежуточным столбом и первой балясиной отмеряем 10,4 см, все остальные балясины прорисовываем с расстоянием между собой равным 10,6 см (ширина балясин 2 см);
• расстояние между подбалясником и подперильником 65,3 см.

Прорисовав балясины, мы определяем место установки нижнего опорного столба лестничного ограждения. Вот тут возникает второй вопрос. Высота опорного столба должна быть 90 см, как и других опорных столбов. В этом случае нам придется пересчитывать расстояние между балясинами, так как расстояние между столбами будет не 136,4 сантиметра, а 134,4  сантиметра.

При этом расстояние между балясинами надо будет делать менее чем 10,6 см. Но нам необходимо, чтобы в лестничном ограждении было одинаковое расстояние между балясинами, так как надо соблюдать не только нормы безопасности устройства лестничных ограждений, но и не забывать об эстетичном виде лестницы.

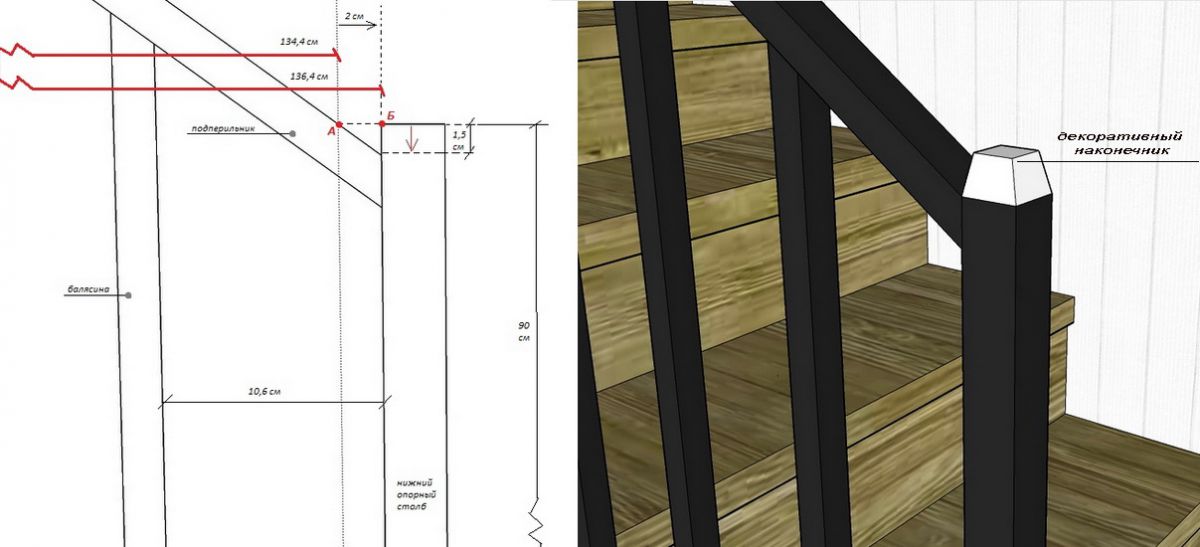

В этом случае нижний опорный столб мы установим с учетом расстояния между балясинами 10,6 см, как показано на рисунке. От расчетной точки А сдвигаем столб в сторону на 2 см до точки Б при этом высота столба остается неизменной – 90 см, а вот расстояние между промежуточным столбом и нижним опорным столбом изменяется с 134,4 на 136,4 см.

Подперильник в таком случае крепится не к верхней точке опорного столба Б, а ниже на 1,5 см. В этом случае придать эстетичный вид нижнему опорному столбу и лестнице в целом можно с помощью установки на него и на другие столбы декоративных наконечников. При этом высота лестничного ограждения не изменяется и соответствует расчетной высоте 90 см.

Примечание: Перед установкой декоративного наконечника, можно обрезать верх нижнего опорного столба на 1,5 см.

В итоге ограждение нижнего лестничного марша имеет следующие параметры:

• Высота опорных столбов 90 см;
• Длина подбалясника и подперильника 168,2 см;
• Расстояние между подбалясником и подперильником 65,3 см;
• Выпуск ступеней за габарит лестницы 6 см;
• Расстояние между балясинами 10,6 см;
• Необходимое количество балясин 10 шт.
