Расчет опорных столбов верхнего лестничного марша

Для продолжения расчета лестницы на второй этаж нам потребуется лист бумаги формата А4 или двойной тетрадный лист или ПК. На лист бумаги наносим схему лестницы (вид сверху), желательно в масштабном исполнении.

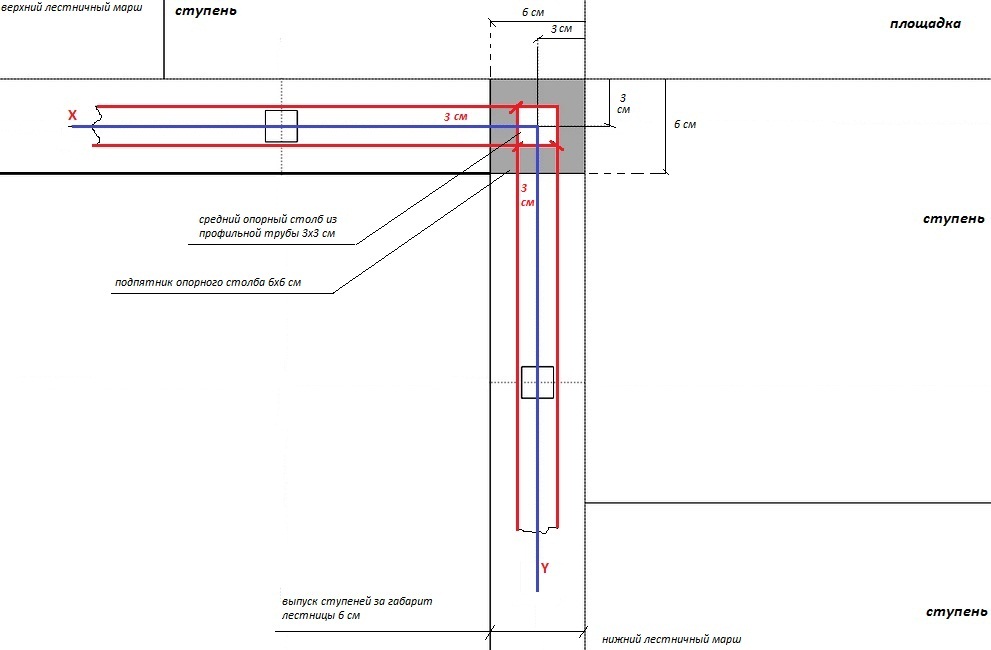

Итак, нам необходимо определить величину выпуска ступеней за габарит лестницы и места установки опорных столбов. На рисунке мы видим фрагмент лестницы с определением места опорного столба у промежуточной площадки лестницы.

От края ступеней лестничных маршей отмеряем линейкой выпуск ступеней равный 6 см, так как декоративный подпятник у нас с вами имеет наружный размер 6х6 см. Проводим оси А и Б и в месте их пересечения у промежуточной площадки прорисовываем квадрат 6х6 см (квадрат подпятника выделен серым цветом).

Далее, в квадрате 6х6 см ищем центр, отмеряя от сторон квадрата по 3 см, получаем оси X и Y, которые и будут центром расположения опорных столбов и балясин в лестничном ограждении (оси выделены, синим цветом). Внутри квадрата 6х6 см, прорисовываем квадрат 3х3см (выделен красным цветом). Этот квадрат обозначает точное место установки опорного столба с примыканием к нему подбалясника равной ширины.

Для расчета количества и промежуточного расстояния между балясинами, нам необходимо знать расстояние от опорного столба, установленного около промежуточной площадки и длиной лестничных маршей с определением места установки еще двух опорных столбов.

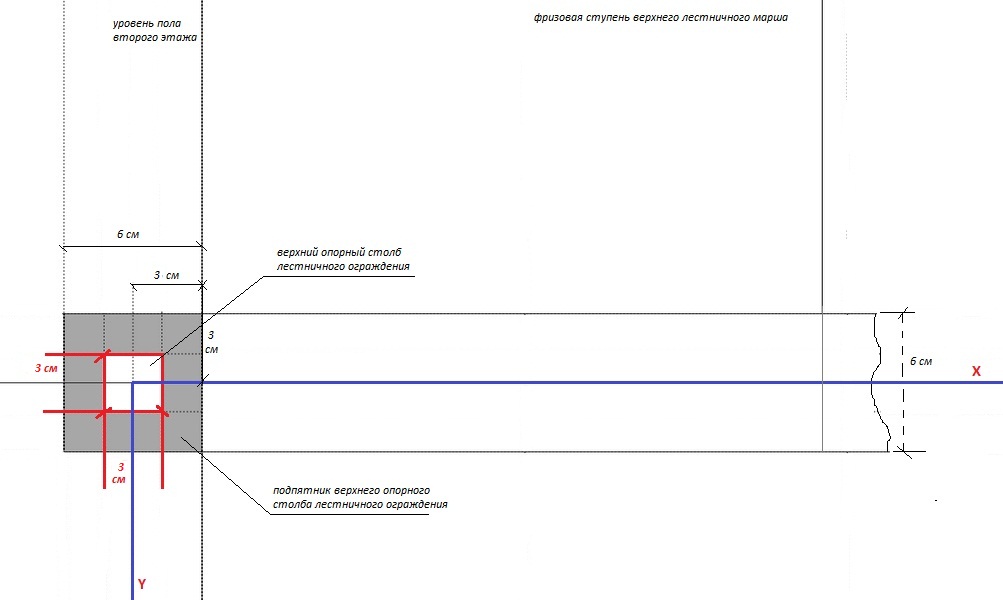

Для определения места установки верхнего опорного столба необходимо, как показано на фрагменте рисунка, отмерить по поверхности пола от края лестничного проема 6 см, это мы определим длину стороны подпятника верхнего опорного столба, ширина подпятника равна выпуску ступеней, то есть 6 см.

Ось Х, которая определяет центральное расположение опорных столбов и балясин лестничного ограждения выделена, синим цветом. Далее прорисовываем верхний опорный столб и наносим размеры так же как при расчете места установки среднего опорного столба.

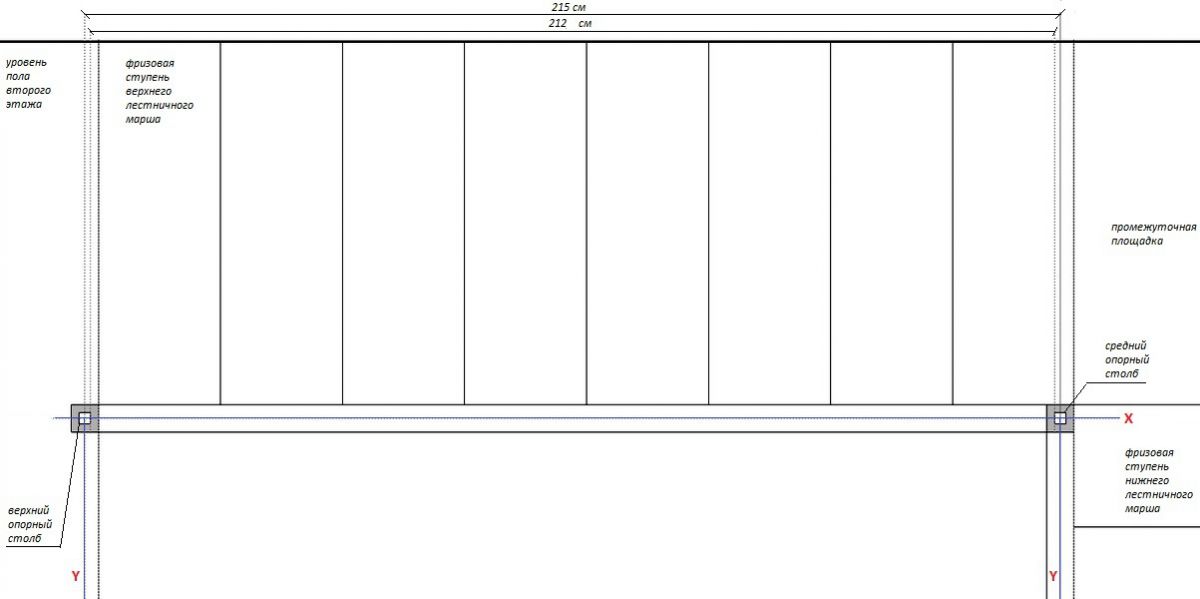

На рисунке изображены верхний и средний опорные столбы лестничного ограждения. Расстояние между столбами равно 212 см. Межцентровое расстояние между столбами равно 215 см. На основании полученных результатов расчета места установки опорных столбов, можно приступить к расчету расстояния между балясинами верхнего марша и их количества.

Примечание: Определение места установки нижнего опорного столба осуществляется после расчета количества и места установки балясин в верхнем и нижнем лестничном маршах.
