Установка поручней на лестницу

Завершением работ по изготовлению и креплению ограждения для лестницы своими руками будет работа по установке поручней на лестницу. В нашем случае нам необходим поручень с пазом размером 20х30 мм (10х20 мм это размер паза). Кроме поручня нам потребуются декоративные наконечники на опорные столбы:

• Деревянный поручень - общая длина 7919 мм (округлим до 8000 мм (8 метров)), шириной не менее 30 мм и высотой не более 20-30 мм.
• Декоративный наконечник с квадратом (далее по тексту, просто наконечник) опорного столба - 7 штук (квадрат сечения у основания наконечника должен быть 30х30 мм, такое же сечение, как и у опорного столба).

Крепление поручня к подперильнику

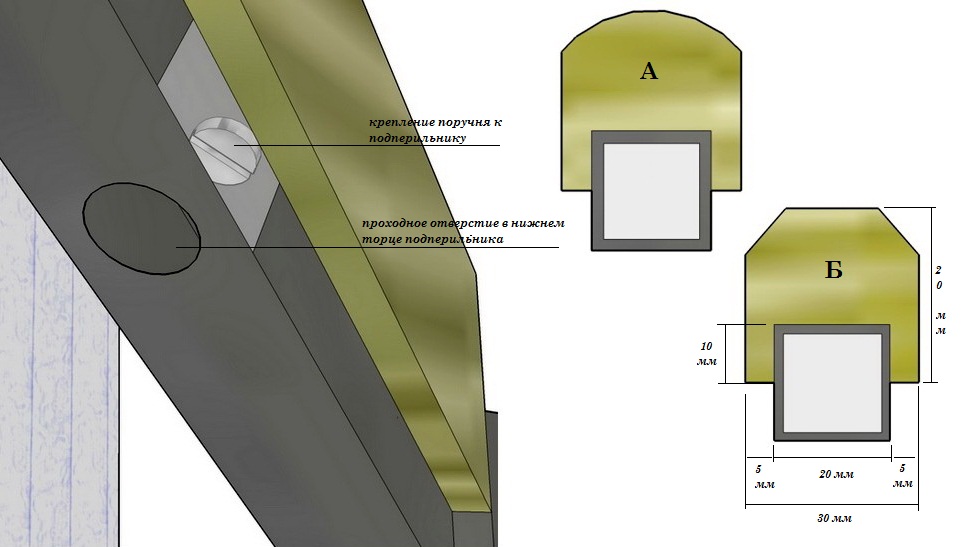

Так как у нас подперильник имеет квадратное сечение, то в этом случае наиболее подходящий способ крепления поручня паз-шип, то есть в поручне должен быть паз шириной не менее 20 мм и глубиной 10 мм, а шип - это профильная труба из которой сделан подперильник.

Крепить поручень к подперильнику будем следующим образом. В нижнем торце подперильника сверлим проходное отверстие, через него будем устанавливать крепежный элемент (например, саморез). Для этого в верхнем торце подперильника сверлим отверстие диаметром равным диаметру резьбы крепежного элемента, в самом поручне сверлить отверстие не нужно. Диаметр проходного отверстия должен обеспечивать беспрепятственный проход шляпки крепежного элемента внутрь подперильника сделанного из профильной трубы.

Через проходное отверстие устанавливаем крепежный элемент в отверстие в верхнем торце подперильника и крепим поручень. Проходное отверстие после крепления поручня можно закрыть заглушкой.

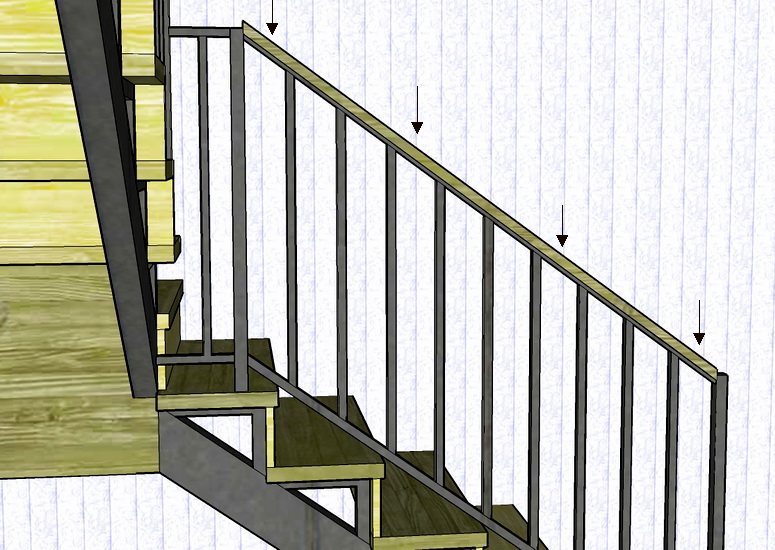

Крепление поручня можно осуществлять через две балясины, как показано на рисунке (для примера использован нижний лестничный марш). Это максимальное расстояние между крепежными элементами.

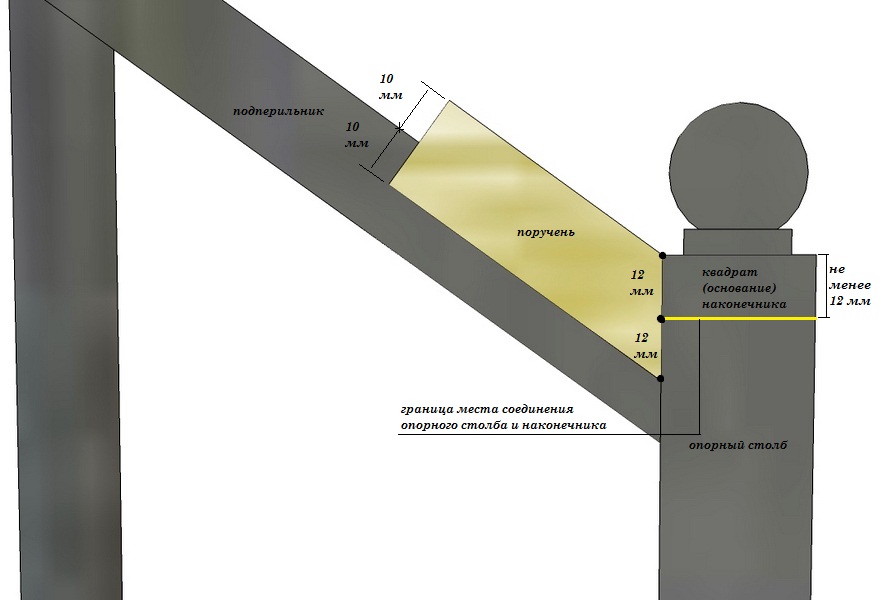

Хочу обратить ваше внимание на установку и крепление поручня к подперильнику у ограждения лестничных маршей, так как в этом случае нам необходимо обрезать заготовку поручня под определенным углом. Для этого сначала на схеме прорисуйте такое соединение, чтобы было понятно будет верх поручня выходить за габариты наконечника или нет. Пример рекомендованного соединения поручня и наконечника лестничного ограждения представлен на рисунке:

В нашем случае высота поручня составляет 20 мм, паз глубиной 10 мм, соответственно при скосе примерно 45 градусов, поручень будет возвышаться над опорным столбом примерно на 12 мм. В этом случае нам необходимо иметь высоту квадрата (основания) наконечника не менее 12 мм. Что делать если высота квадрата наконечника всего 10 мм? Как вариант, при устройстве паза можно сделать его глубиной не 10 мм, а 12 мм (паз у поручней ограждения лестничного проема в этом случае остается равным 10 мм). Если квадрат наконечника получается выше поручня, то в принципе это допустимо и не будет негативно отражаться на эстетичном виде лестницы.

Установка и крепление декоративных наконечников

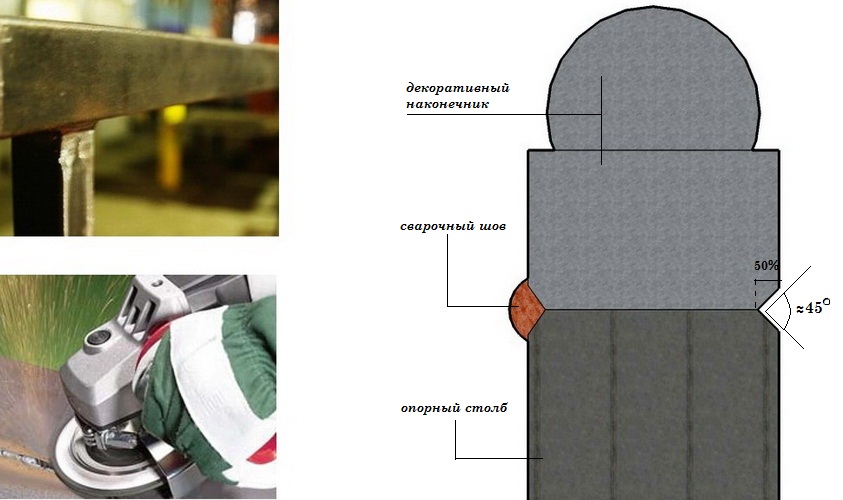

Прежде чем приступить к установке наконечников, необходимо выполнить подготовительные работы. В подготовительные работы входит устройство фасок на крае торца квадрата наконечника и на крае торца опорного столба, как показано на рисунке (справа):

Фаску желательно сделать под углом примерно 45 градусов и глубиной равной половине толщины материала (для устройства фасок можно использовать болгарку с установленным на нее отрезным кругом). Если у нас профильная труба, из которой сделаны опорные столбы, имеет толщину стенок 3 мм, то фаску можно сделать немногим более 1 мм (можно сделать и 2 мм, если у вас имеется опыт сварки тонкостенных материалов).

Когда фаски готовы, устанавливаем на опорный столб наконечник, выравниваем параллельность торцов и крепим наконечник с помощью сварки. Во время работы электрод расплавляется и заполняет пространство соединенных фасок элементов лестницы.

Как видно из рисунка, даже если мы будем сошлифовывать верхнюю часть сварочного шва, то это не окажет отрицательного воздействия на качество соединения. Пример обработки сварочного шва показан на рисунке (слева), для более качественной обработки поверхности можно использовать фибровый круг установив его на болгарку.

Основная статья цикла Ограждение для лестницы своими руками.
