Фермы-ножницы в конструкции крыши
Наружный размер 8.6x12. Кирпич полнотелый, 25 см, армопояс М350 250x250 с арматурой 4 x Ø10. Уклон кровли — 22 градуса. Строительство в Киевской области. Кровельный материал - натуральная черепица. Подшивать потолок хочу деревом (доской) по стропилам.

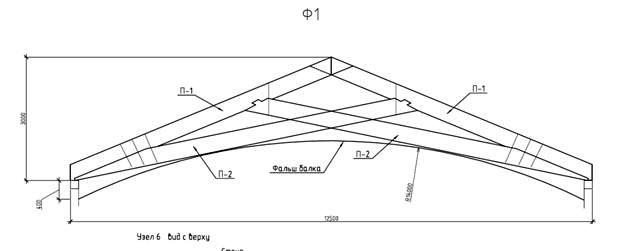

Для стропил хочу использовать схему фермы-ножницы как в прикрепленном изображении. Соединение с мауэрлатом хочу неподвижное с обоих сторон (врубка). Шаг стропил 70 см.
Вопросы:
1. Выдержат ли мои стены распор?
2. Какое сечение бруса применить?
Здравствуйте. Расчитал вашу ферму, получается следующее:
Для основных стропил (n-1 на схеме) у вас проходят сечения - 100х150мм
Для упоров (n-2) - 100х100мм
А вот распор на стены очень большой - почти по 2т от каждой стропилы. В приведенной вами конструкции работает именно стена. Большие сечения стропил и подкосов получаются из-за большой длины элементов - они малоустойчивыми получаются. Этот распор лучше всего воспринимать стальной затяжкой (тросом или трубой, уголком и т.п.).
Как вариант, вам надо увеличивать угол наклона, в этом случае распор будет поменьше, хотя могут вырасти сечения.
