Фундамент одноэтажного дома
Здравствуйте!
Дом планируется из кирпича, несущие стены в один кирпич (250мм), стены 2,8 метра + армопояс 20Х25 по всем несущим стенам, плиты на фундамент и плиты перекрытия крыши. Кирпич двойной, пустотный. Утепление дома минеральная вата (плита), фасад вентилируемый, металлический санидин. Плиты перекрытия пустотные 23 шт*2 Д*Ш*В 400см Х 120см Х 20см и 2 шт*2 300см Х 120см Х 20см
Тип грунта неизвестен, но по виду сыпучий, при смачивании водой не лепится, остается довольно рыхлым, много песка, это на глубине около 2 метров. Проживаю в Казахстане, город Павлодар, глубину промерзания точно не знаю, говорят 2-2.2 метра, в соседних городах (100-200км) глубина промерзания 1,8 – 2,2м. Грунтовые воды ниже 10м.
Конструкция фундамента.
Траншея 1,2м Х 0,7м, на дно гравий 20см, потом лапа под фундамент 0,6м Х 0,2м армированная, затем фундамент 1м Х 0,3м армированный. Траншея засыпается песком с трамбовкой. Фундамент гидроизолируется.
Схему приложил, все размеры в сантиметрах.
Пробовал считать:
Примерный вес дома (фундамент (~75т), армопояс (~10т), стены (без фасада ~90т с учетом окон и дверей ~80т) , плиты (~76 т)) выходит ~ 251т, думаю еще 49т накинуть на всякий случай, крыша, фасад, снеговые нагрузки. Итого 300т
Из вашей статьи вычисляю Р т/м2 , общий вес 300т, площадь подошвы фундамента 21,6:
300/21,6=13,8 т/м2
R я взял для песков средней степени влажности, 15,0 т/м2, P<R, 8% запаса по прочности грунта. Все верно?
Пройдет ли такой фундамент по нагрузкам, что изменить в конструкции? Можно узнать схему армирования фундамента? Какую марку бетона использовать под фундамент? Фундамент под внутренние стены делать таким же как и под внешние? Как быть с глубиной промерзания, утепление как ни будь поможет? Допускается ли продольное операние (операние на 3 точки) плит перекрытия на фундамент или армопояс и к чему это может привести?

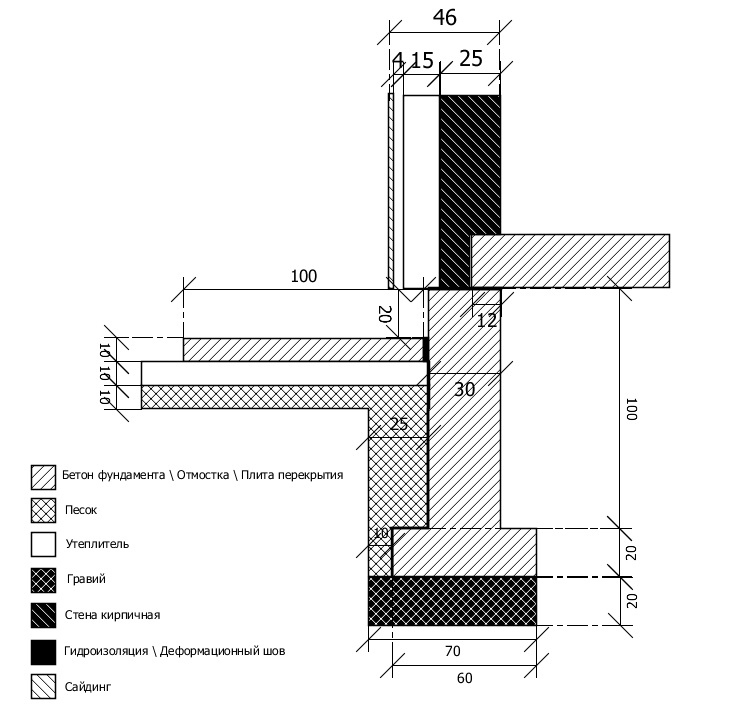

Схема фундамента:

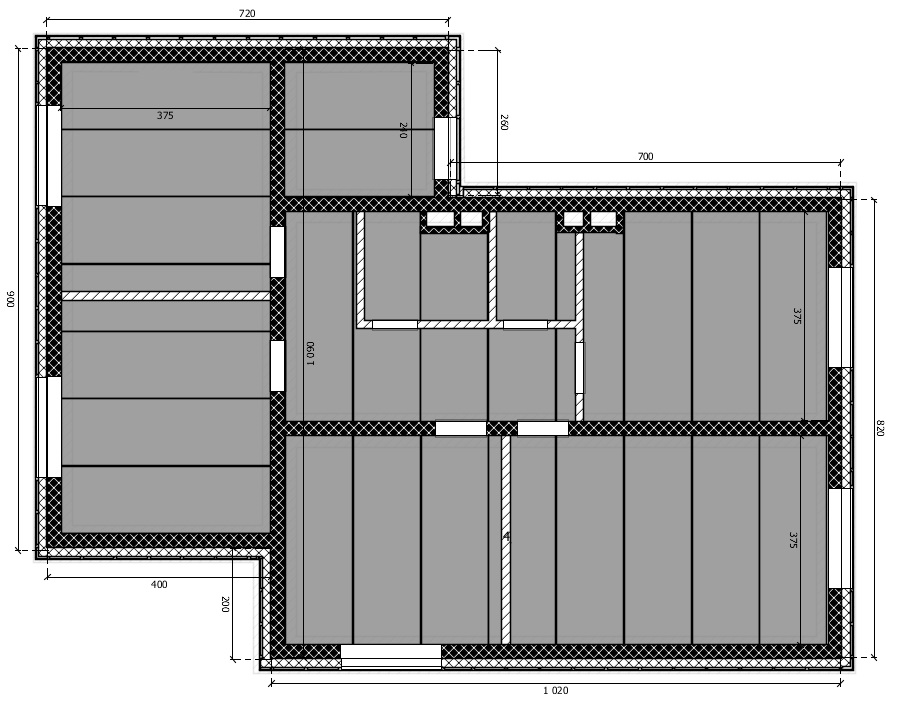

План дома:
Добрый день.
По фундаментам.
Расчет приблизительно по нагрузкам получился такой же.
Если учитывать что глубина промерзания 2 м (точной информации в нормах я пока не нашла), то конечно в идеале делать ниже глубины промерзания грунта как положено по нормам. Но так как у Вас вода глубоко, грунты похоже песчаные (а не пучинистые), то можно сделать и мелкозаглубленную ленту как Вы хотите. Но утеплять нужно будет точно. Всю боковую поверхность фундамента вместе с пятой и до верха цоколя 100 мм ЭППС сверху на теплый битум.
Сам фундамент 1 м высотой по нагрузкам проходит хорошо, ширину и подсыпку подобрали тоже правильно. Пята армированная нужна и высота ее не 200 мм, а 300 мм.
Фундамент под внутренние несущие стены можно сделать 60 см, и шириной 200 мм. Заливать одновременно с наружным фундаментом. Пята под внутренние несущие не нужна.

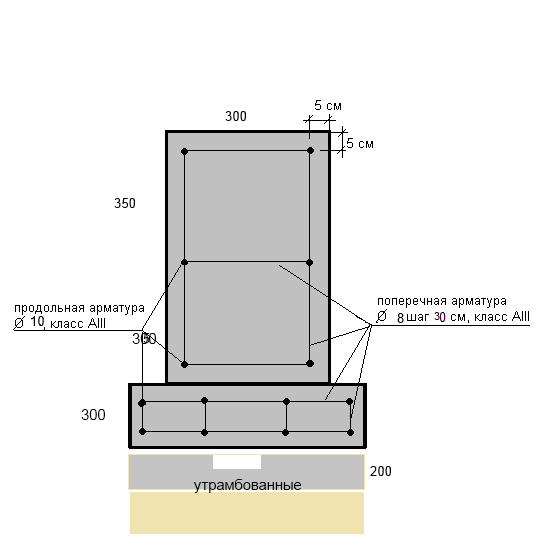

Армирование ленты: продольная арматура диаметром 10 мм и поперечная диаметром 8 мм с шагом 300 мм. Схема армирования:
Независимо от вида стенового материала и вида фундамента нужно делать цоколь высотой 20-40 см, по нему класть рулонную гидроизоляцию от капиллярного поднятия грунтовых вод в стену и только потом стеновой материал.
Марка бетона 200.
Допускается продольное опирание на 3 точки и на 2 тоже. У Вас пустотные заводские плиты, поэтому проблем не вижу в Вашем случае.
Елена, спасибо.
Немного не понял про внутренние стены, у меня плиты перекрытия не лягут на 200мм, я как понял минимум 120мм для операния плиты надо. Или я ошибаюсь?
Да, Вы правы. О перекрытии я позабыла. Это если б монолитные были, то минимально можно 70 мм опирание (это минимум минимум).
В данном случае, оставляйте ширину под внутренние 300 мм. Высоту можно сократить.
Елена, посмотрите пожалуйста по армированию, правильно я вас понял? У пяты фундамента 4 прута арматуры или 3?

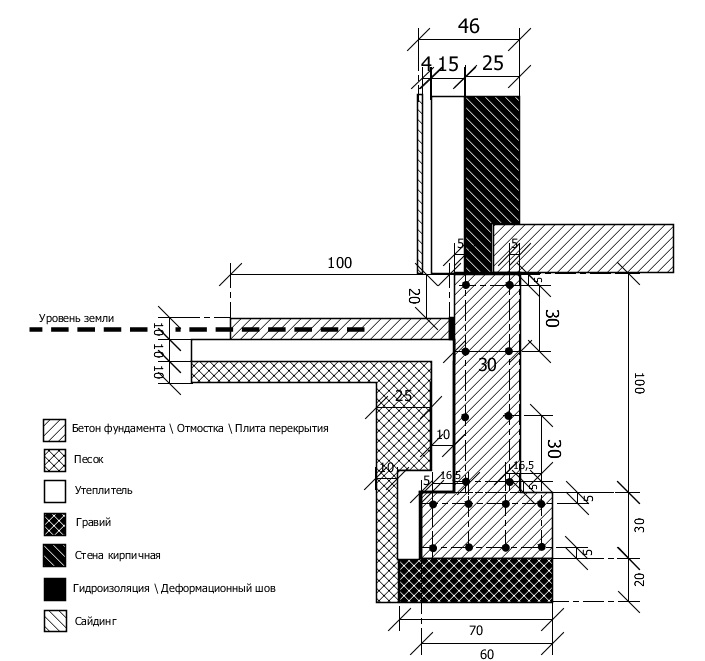

Схема:
Смотрите, по армированию все верно и если цоколь у Вас будет бетонный, а он у Вас бетонный судя по схеме, то, да, армировать ленту 6 прутами продольными (по 2 в каждом ряду через 30 см). У пяты можно сделать 3 прута в каждом ряду, через 15-20 см. 4 шт это стандартная схема, у Вас по прочности проходит и 3.
